IOLD20-PAMS-1616N
| 订购信息 | |
| 通讯协议 | IO-LINK |
| 型号 | IOLD20-PAMS-1616N |
| 订货编码 | 40000437 |
| 产品描述 | IO-LINK 从站模块，M12通讯接口 16通道输入+16通道输出，NPN IP20防护等级 |
| I/O连接方式 | 弹簧端子连接 |
| 基础参数 | 外壳材质 | PVC |
| 外壳颜色 | 黑色 | |
| 防护等级 | IP20 | |

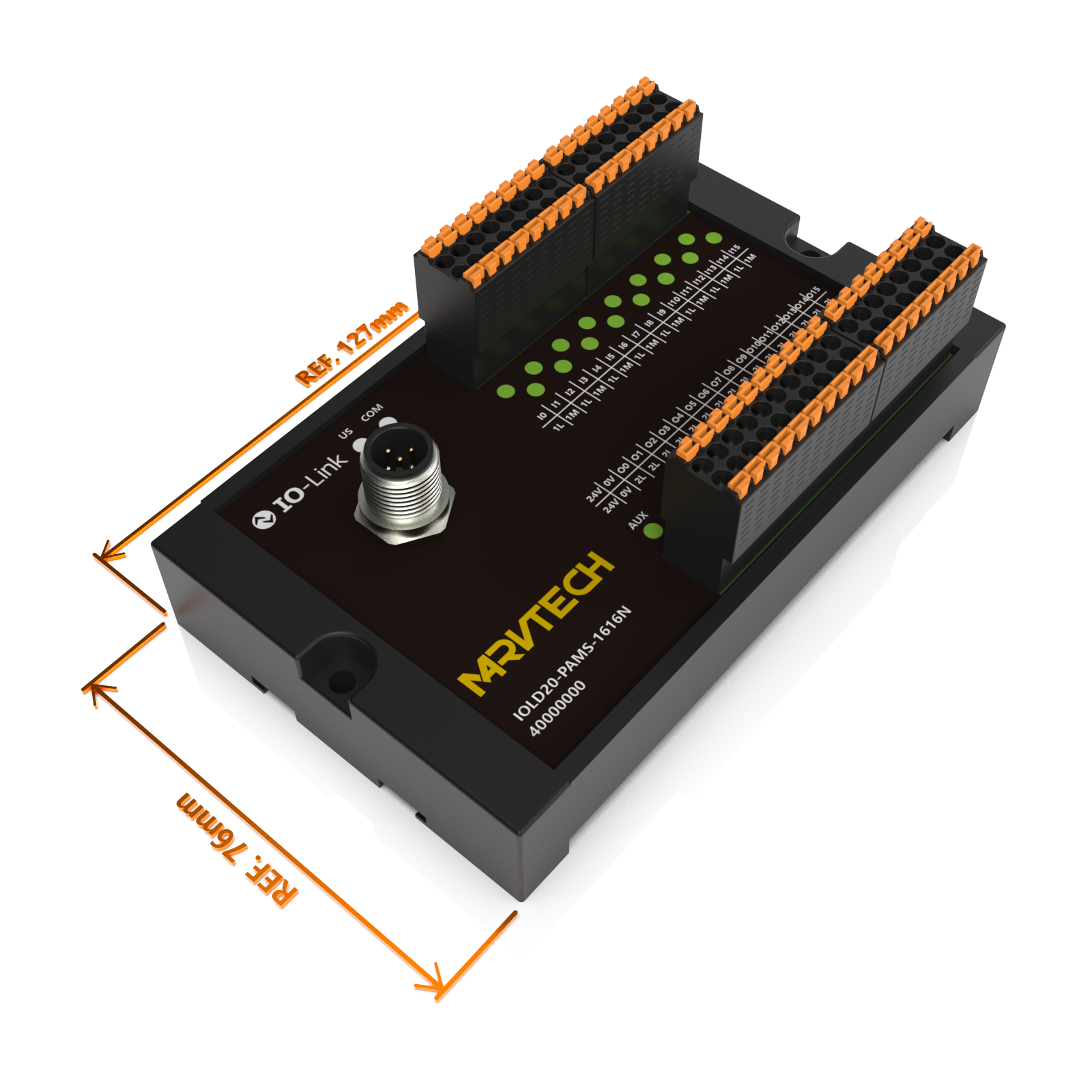

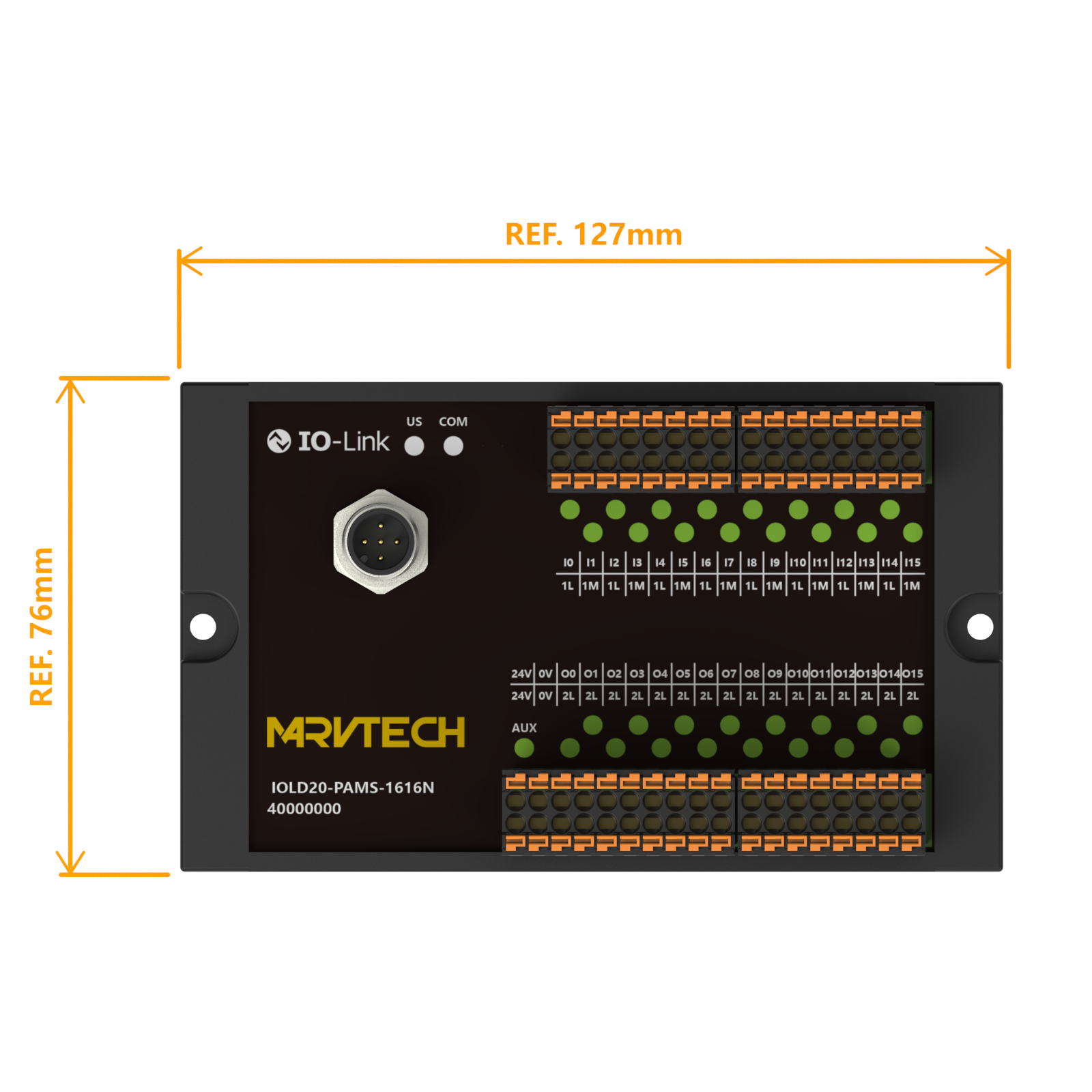

| 外形尺寸 | 127mm × 76mm ×50mm | |
| 重量 | ||
| 操作温度 | ‘-25℃...70℃ | |
| 保存/运输温度 | ’-40℃...85℃ | |
| 操作湿度 | 5%...95% | |
| 保存/运输湿度 | 5%...95% | |
| 操作大气压 | 80KPa...106KPa | |
| 保存/运输大气压 | 80KPa...106KPa | |
| I/O口紧固扭矩 | ||
| 应用环境 | 符合EN-61131 | |
| 振动测试 | 符合IEC60068-2 | |
| 冲击测试 | 符合IEC60068-27 | |
| 自由跌落测试 | 符合IEC60068-32 | |
| 电磁兼容性(EMC) | 符合IEC61000-4-2,-3,-4 | |
| 认证 | CE,RoHS | |
| 安装孔规格 | 导轨安装 | |
输入、输出 参数 |
输入、输出数量 | 16路输入+16路输出，NPN |
| 额定工作电压 | 18...30V DC | |
| 输入单通道最大负载电流 | 200 mA | |
| 输入总电流 | <2A | |
| 输出单通道最大负载电流 | 500mA | |
| 输出总电流 | <12A | |
| 模块指示灯 | IO-LINK(COM) | 绿色：通讯无连接 |
| 绿闪：通讯正常 | ||
| 红色：通讯中断 | ||
| I/O | 绿色：通道信号正常 | |
| 熄灭：无信号 | ||
| US | 绿色：模块电源正常 | |
| 熄灭：模块电源未连接 | ||
| AUX | 绿色：辅助供电正常 | |
| 熄灭：辅助供电未接 |
