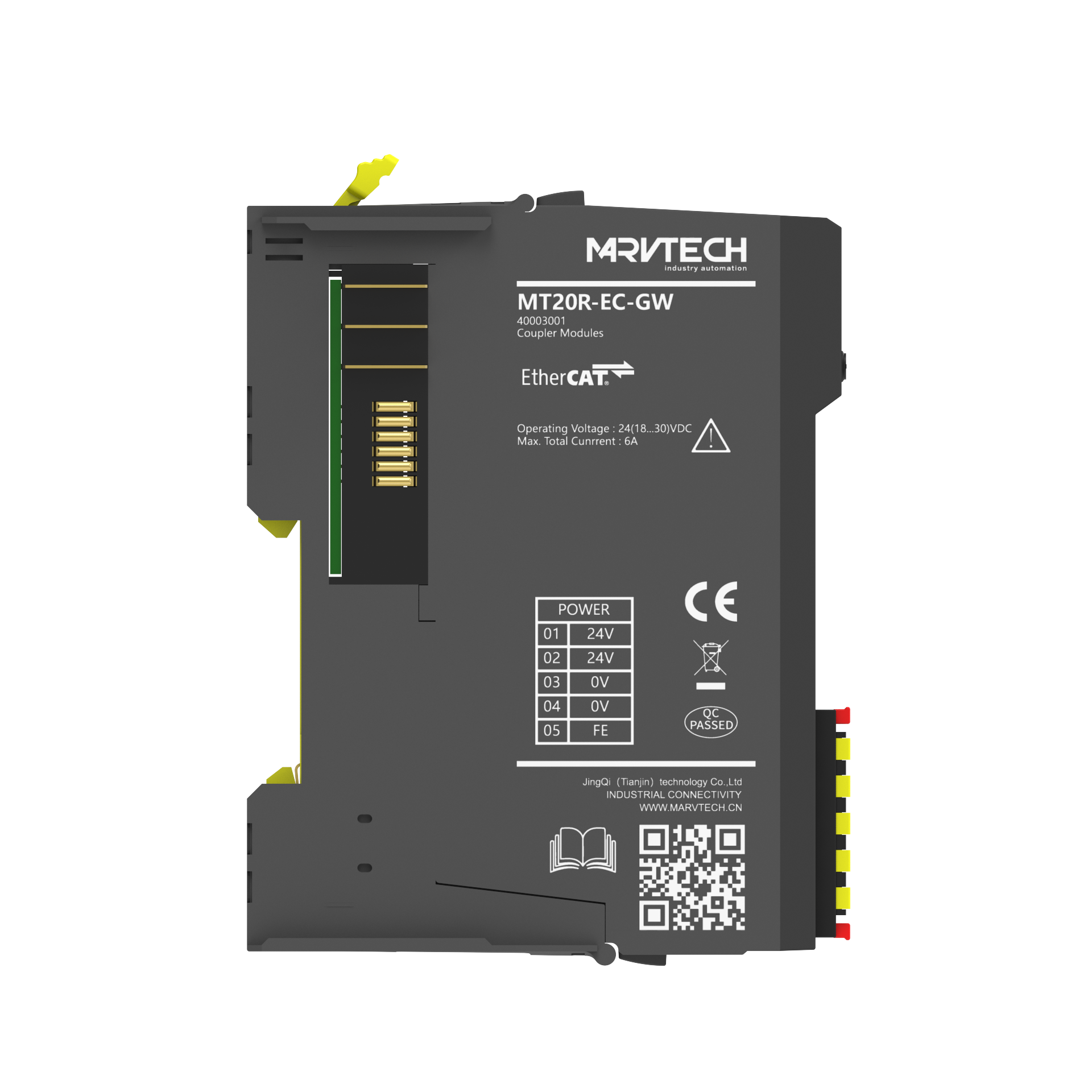

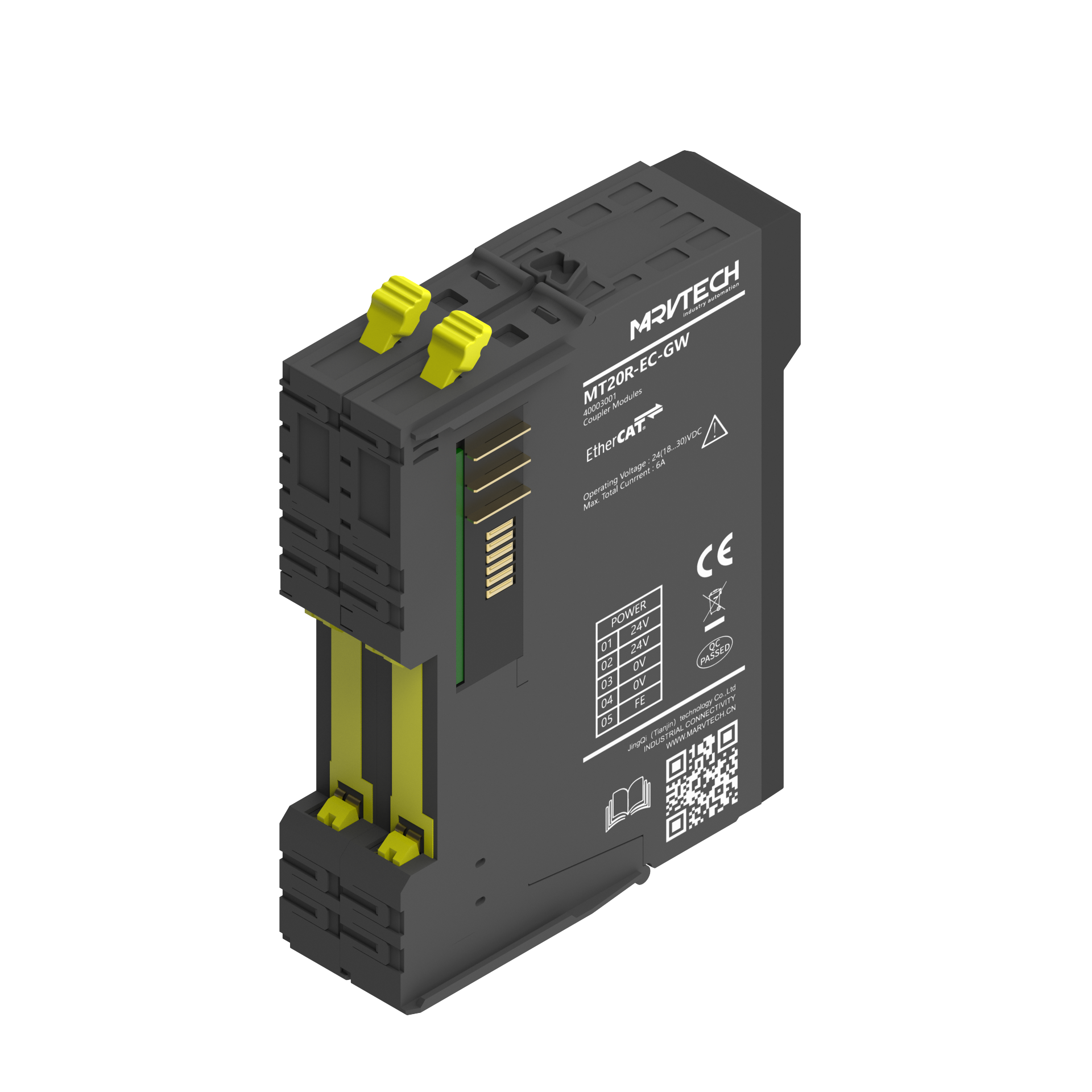

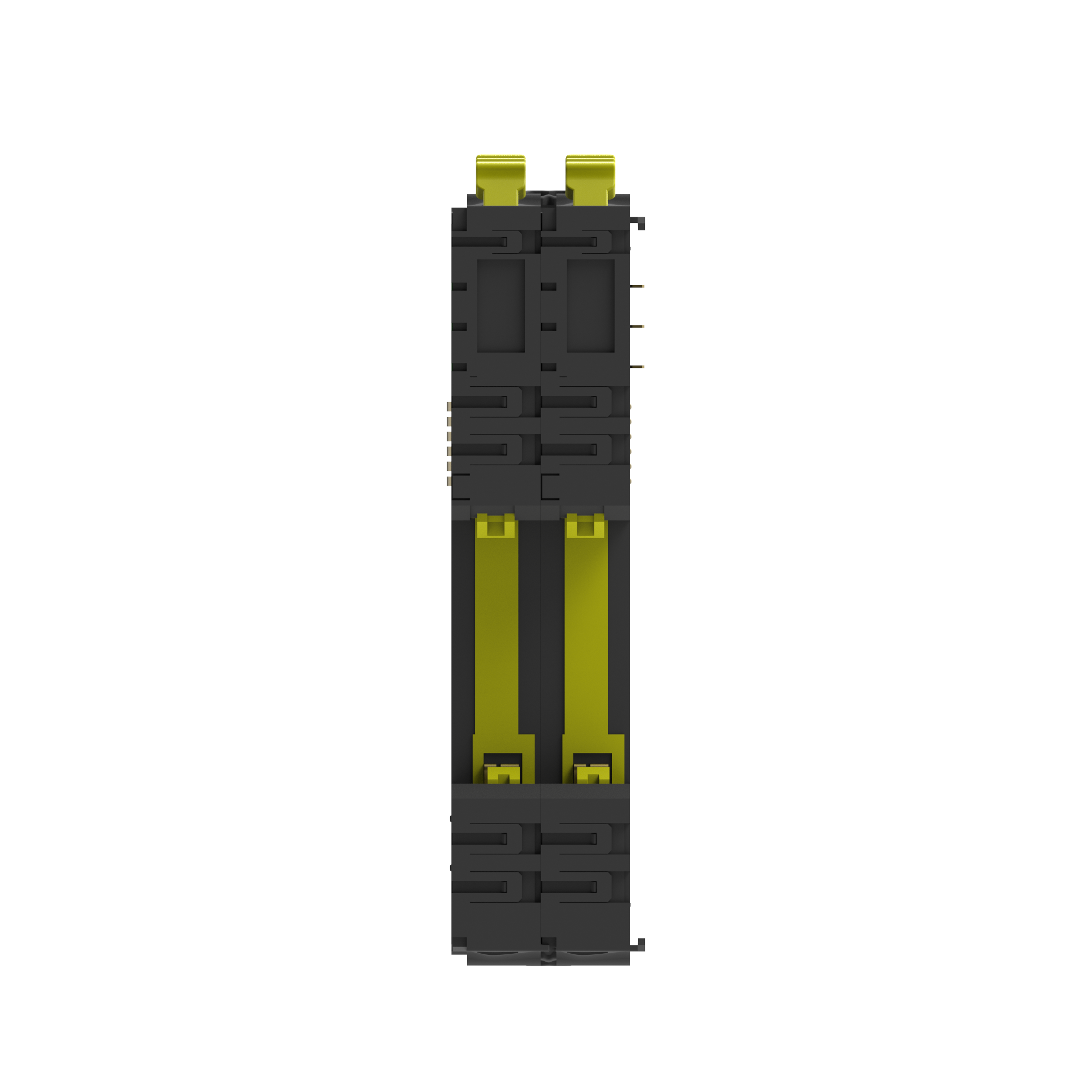

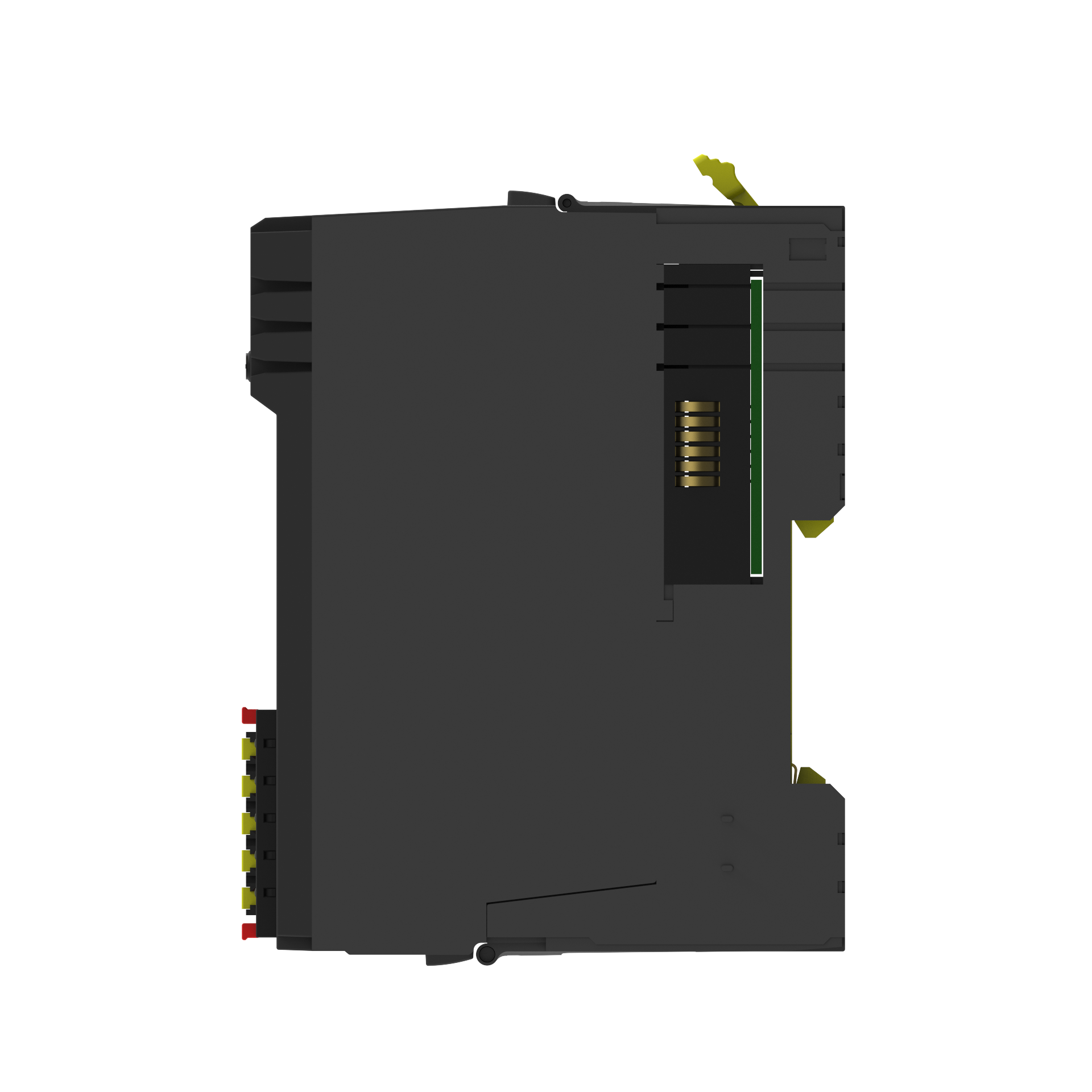

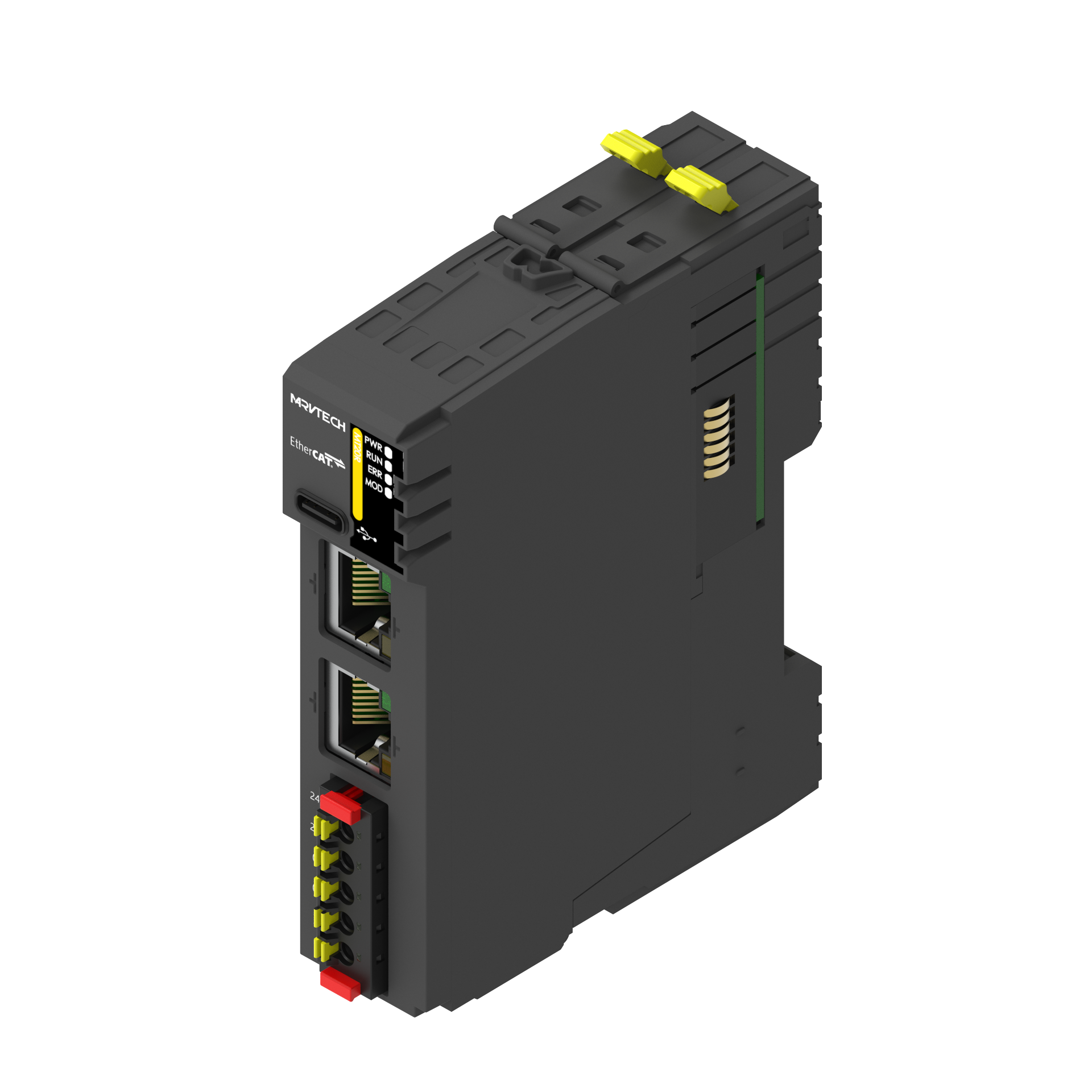

MT20R-EC-GW

EtherCAT耦合器模块功能特点： ·2个RJ45接口，100Mbit/s ·可扩展至32个不同的R系列模块 ·紧凑尺寸，节省更多安装空间 ·可拆卸端子，支持无工具安装

商业数据
订货号	型号	规格
40003001	MT20R-EC-GW	MT20R耦合器模块，EtherCAT,DC24V

基础参数
型号	MT20R-EC-GW
防护等级	IP20
外形尺寸(长×宽×厚)	104×24×86mm
重量	140g
操作温度	-25℃..70℃
操作湿度	5%.…95%
操作大气压	80KPa..106KPa

技术参数
物理层	Ethernet
传输速度	10/100 Mbps,全双工
通信协议	EtherCAT
最小周期时间	10ms
通信接口	2×RJ45
内部总线速度	最高1.5Mbps
诊断上传	支持
系统供电	18.…30 VDC(type.24VDC)
总电流	≤6A
静态工作电流	≤500mA
电源短接/反接保护	支持
版本固件升级	支持
热插拔	支持
隔离	光耦隔离

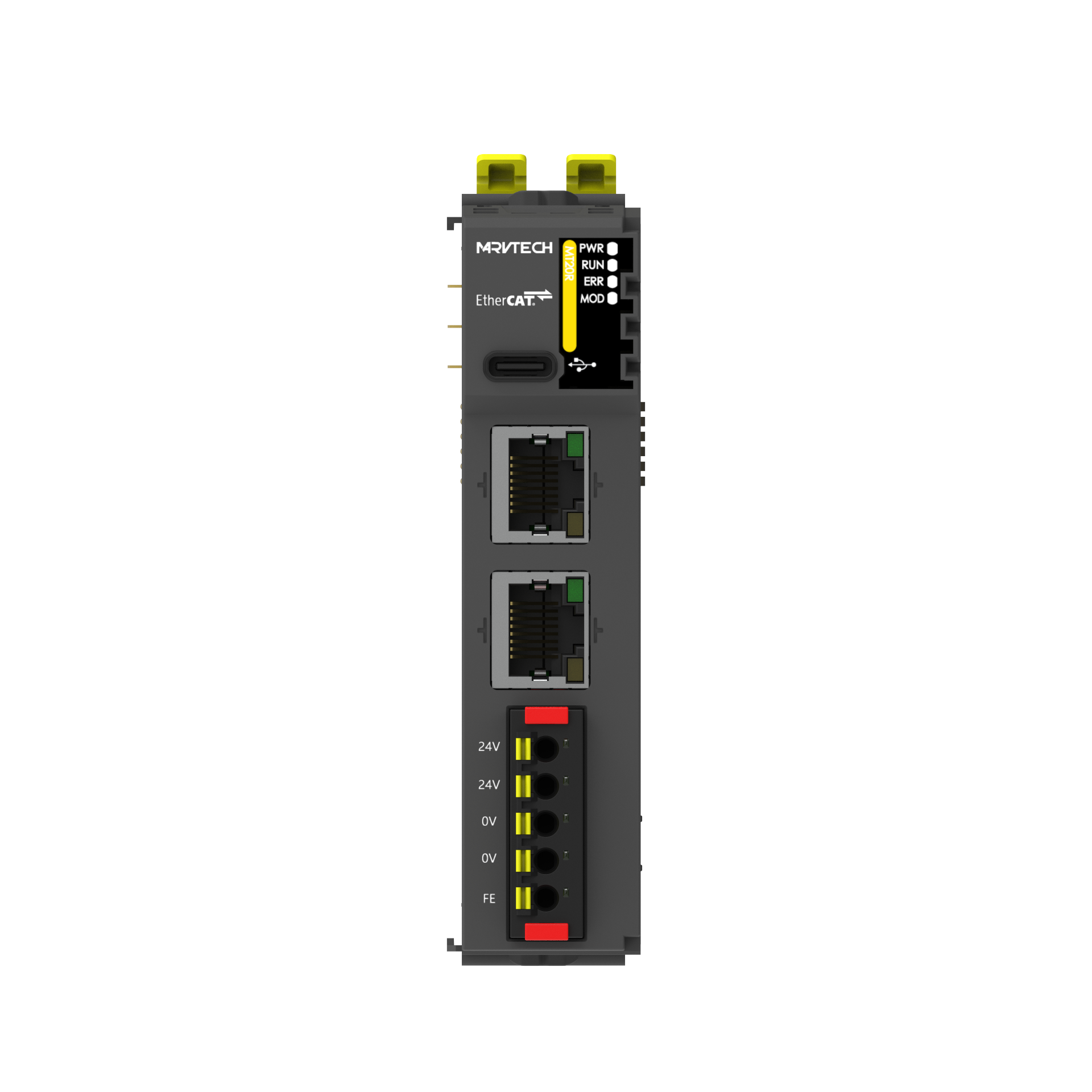

指示灯
RJ45	绿常亮：连接到网络黄闪：发送或接收数据熄灭：连接未建立
PWR	熄灭：无供电绿亮：供电正常
RUN	绿常亮： OP状态绿慢闪： SAFEOP状态绿快闪：Pre-OP状态熄灭： INIT状态
ERR	红闪：通讯错误熄灭：模块正常
MOD	绿常亮：初始化完成红常亮：子模块与组态不匹配红闪：子模块运行异常
