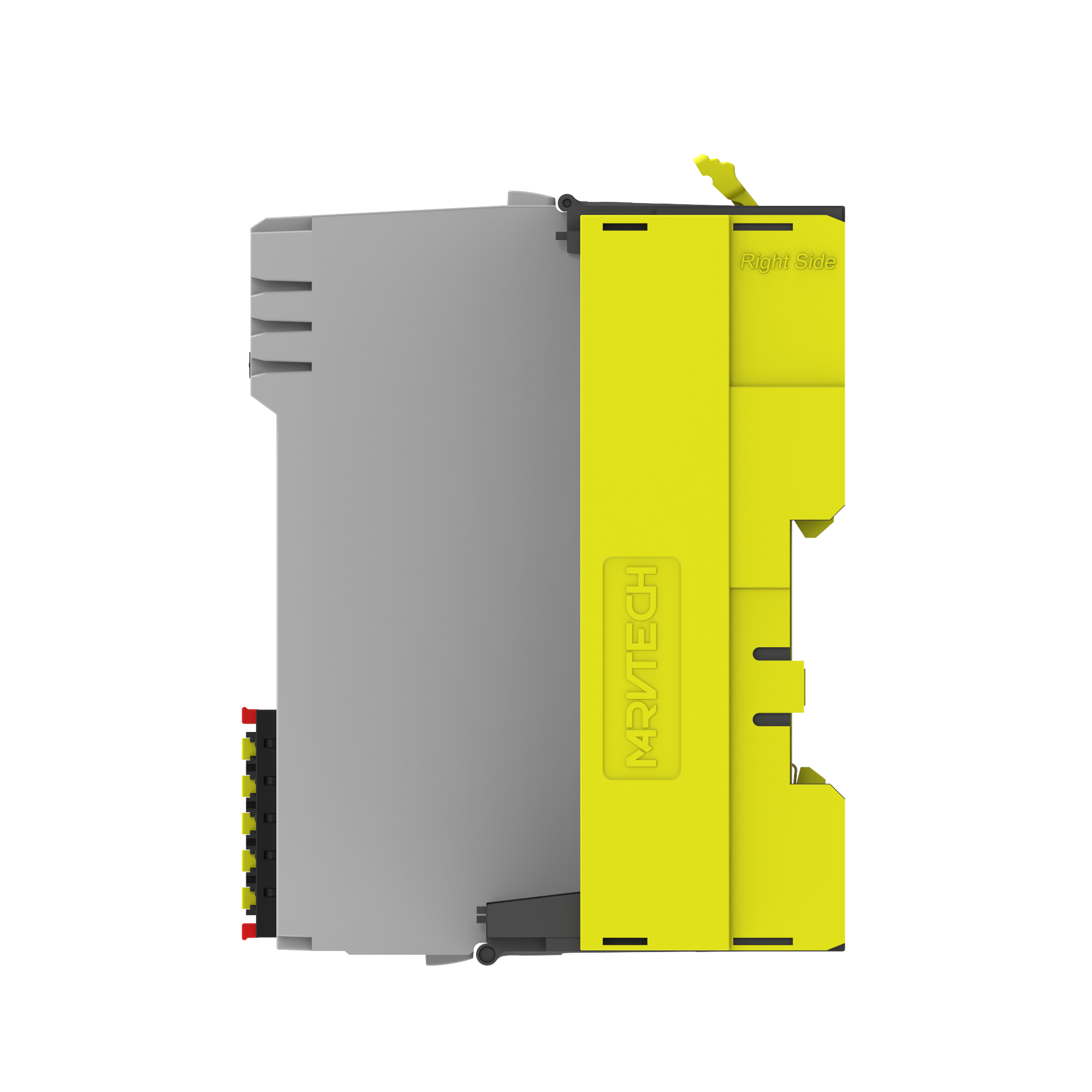

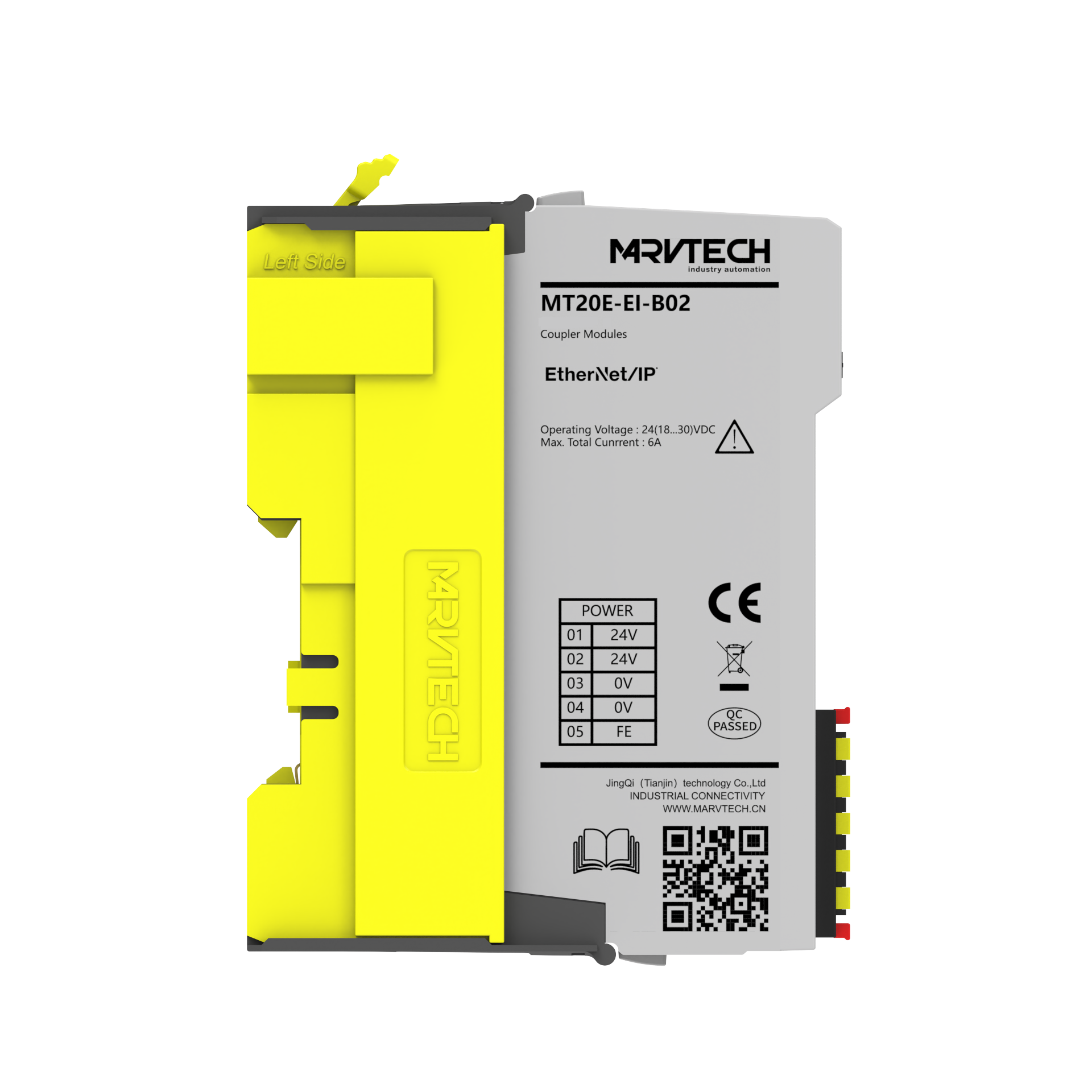

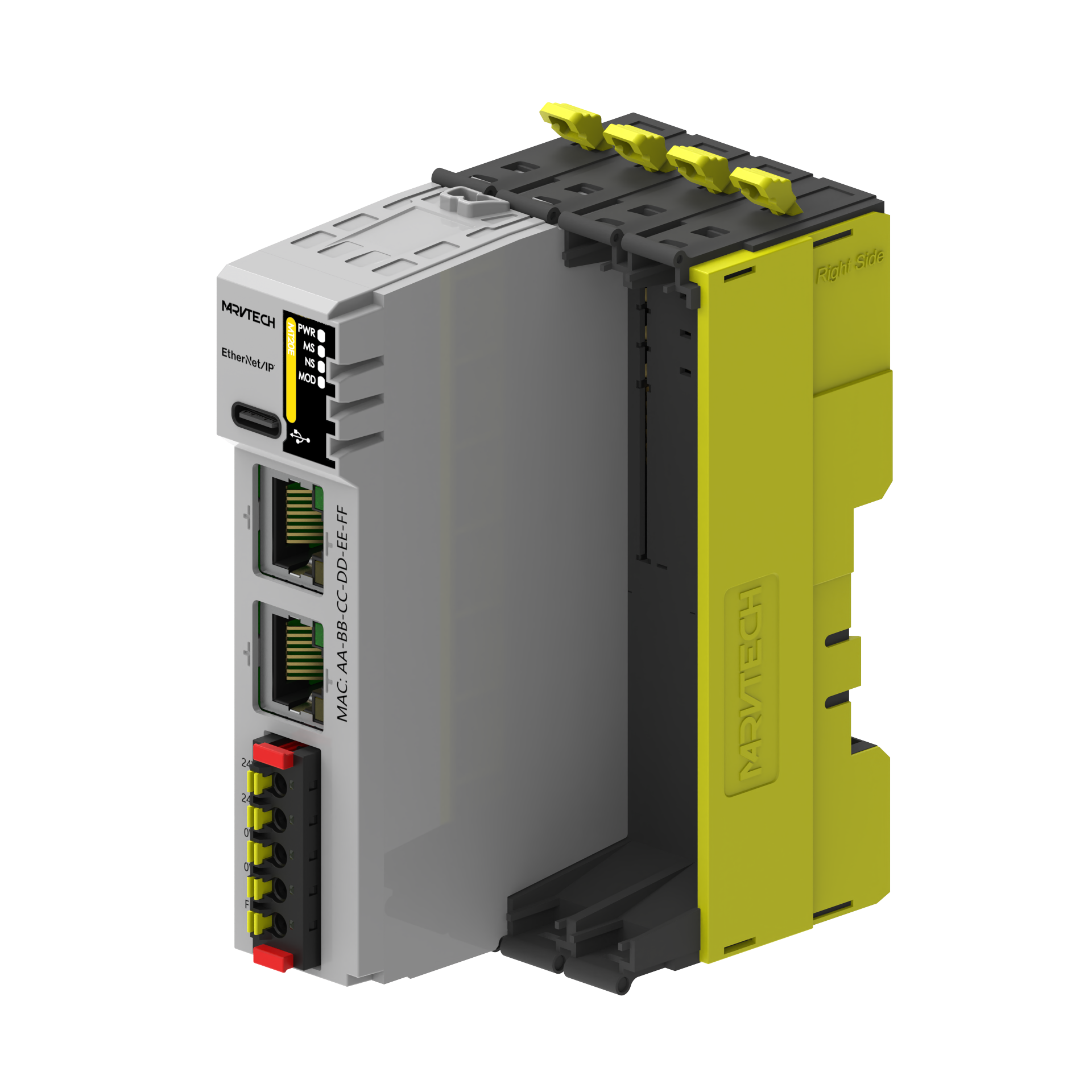

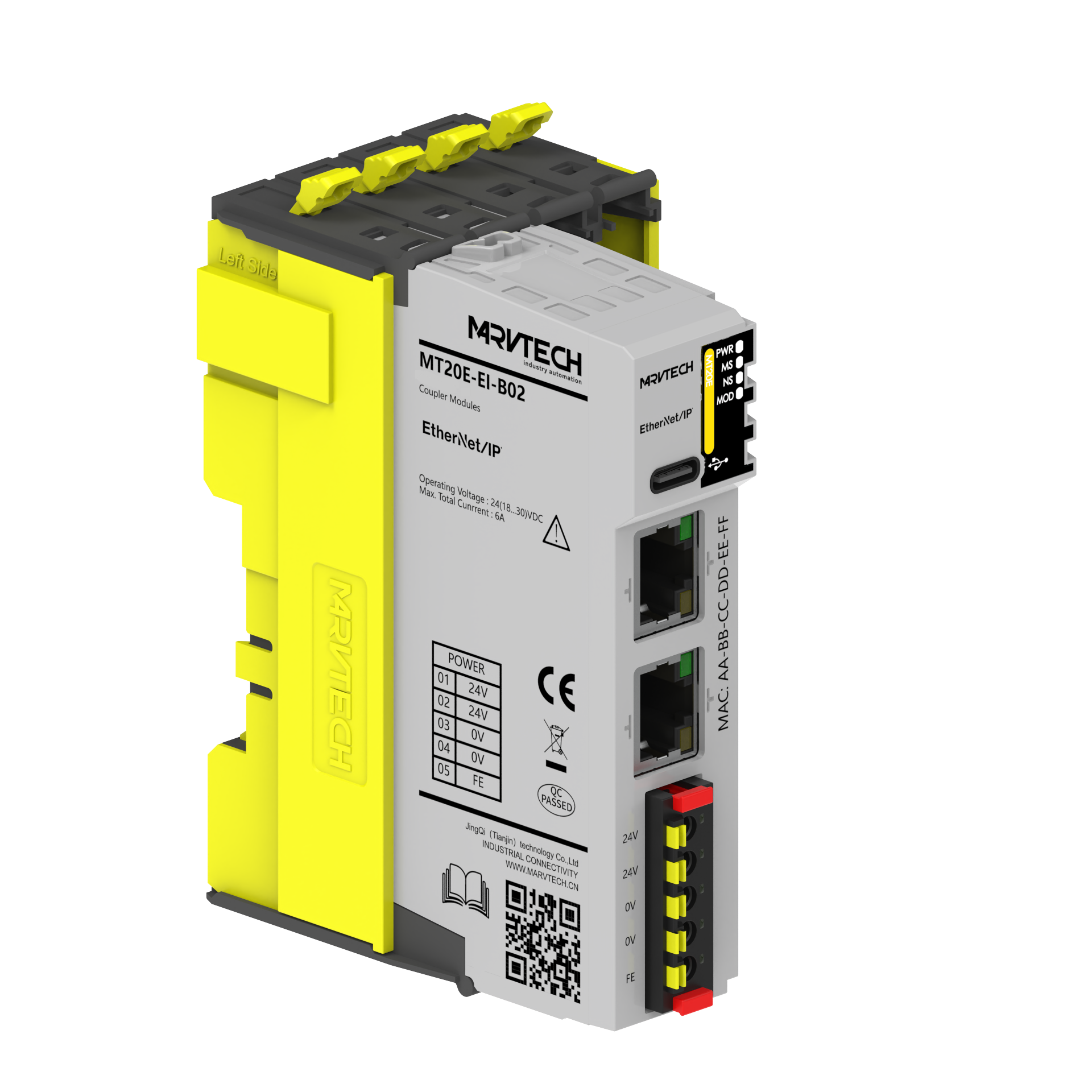

MT20E-El-B02
| Ethernet/IP耦合器模块 产品特点: ●2个RJ45接口，100Mbit/s ●可扩展8个不同的E系列模块 ●体积紧凑，节省更多的安装空间 ●插槽式安装，提供稳定的结构和更快的响应速度 ●支持带电更换同型号扩展模块，更换设备时无需配置 |
||||||
| 商业数据 | |||||
| 订货号 | 型号 | 规格 | |||
| 40001008 | MT20E-El-B02 | MT20E耦合器模块， Ethernet/IP,2槽， DC24V | |||
| 40001009 | MT20E-EI-B04 | MT20E耦合器模块， Ethernet/IP,4槽， DC24V | |||
| 40001010 | MT20E-El-B06 | MT20E耦合器模块， Ethernet/IP,4槽， DC24V | |||
| 40001011 | MT20E-El-B08 | MT20E耦合器模块， Ethernet/IP,8槽， DC24V | |||
| 基础参数 | |||||
| 型号 | MT20E-El-B02 | MT20E-El-B04 | MT20E-El-B06 | MT20E-EI-B08 | |

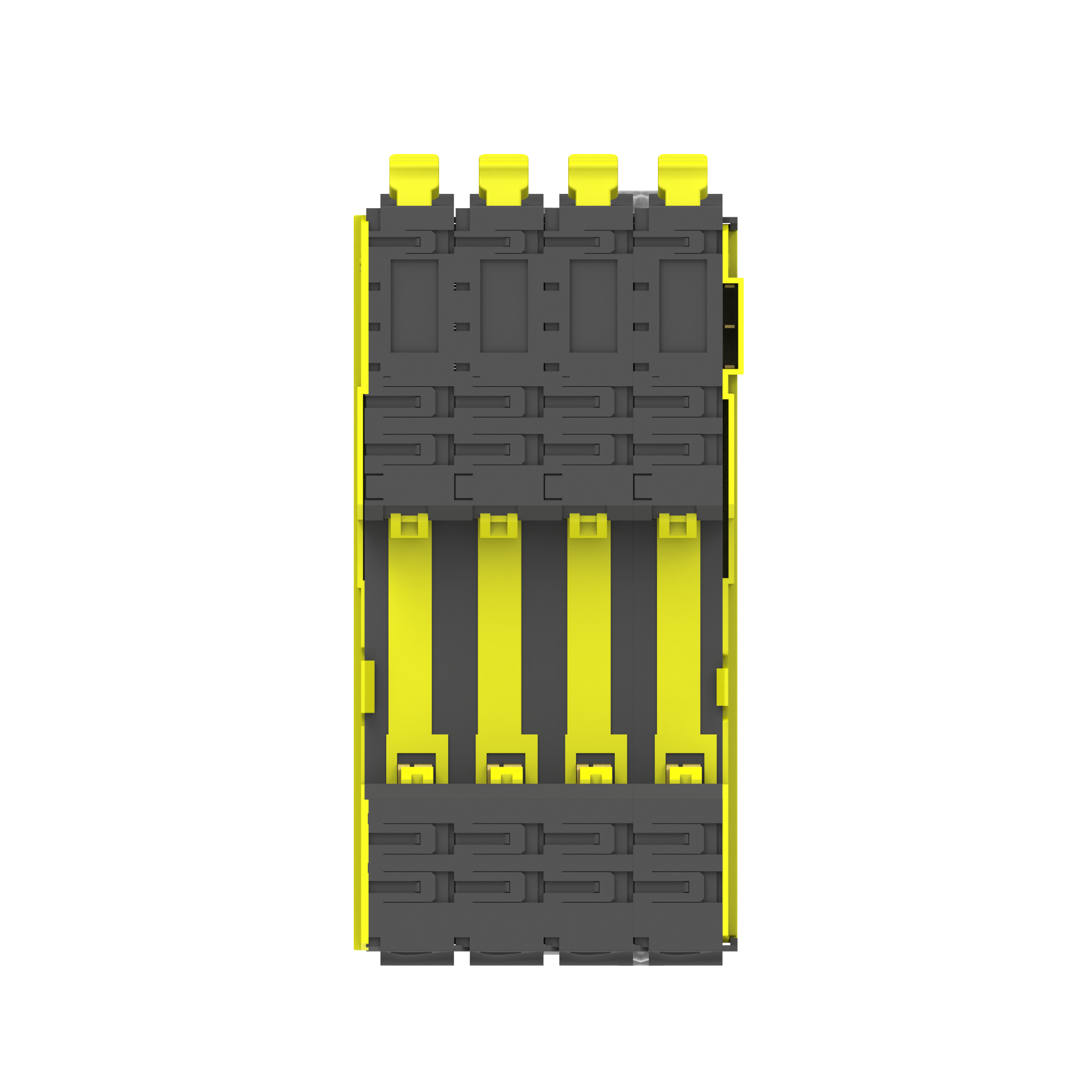

| 插槽数量 | 2 | 4 | 6 | 8 | |
| 防护等级 | IP20 | ||||
| 耦合器尺寸 | 104×61×24 mm | ||||
| 安装宽度 | 48 mm | 72 mm | 96 mm | 120 mm | |
| 重量 | |||||
| 操作温度 | -25℃...70℃ | ||||
| 操作湿度 | 5%.….95% | ||||
| 操作大气压 | 80KPa..106KPa | ||||
| 技术参数 | |||||
| 物理层 | Ethernet | ||||
| 传输速度 | 10/100 Mbps,全双工 | ||||
| 通信协议 | Ethernet/P | ||||
| 最小周期时间 | 1ms | ||||
| 通信接口 | 2×RJ45 | ||||
| 诊断上传 | 支持 | ||||
| 系统供电 | 18.….30 VDC(type.24VDC) | ||||
| 总电流 | ≤6A | ||||
| 静态工作电流 | ≤150mA | ||||
| 电源短接/反接保护 | 支持 | ||||
| 版本固件升级 | 支持 | ||||
| 热插拔 | 支持 | ||||
| 隔离 | 光耦隔离 | ||||

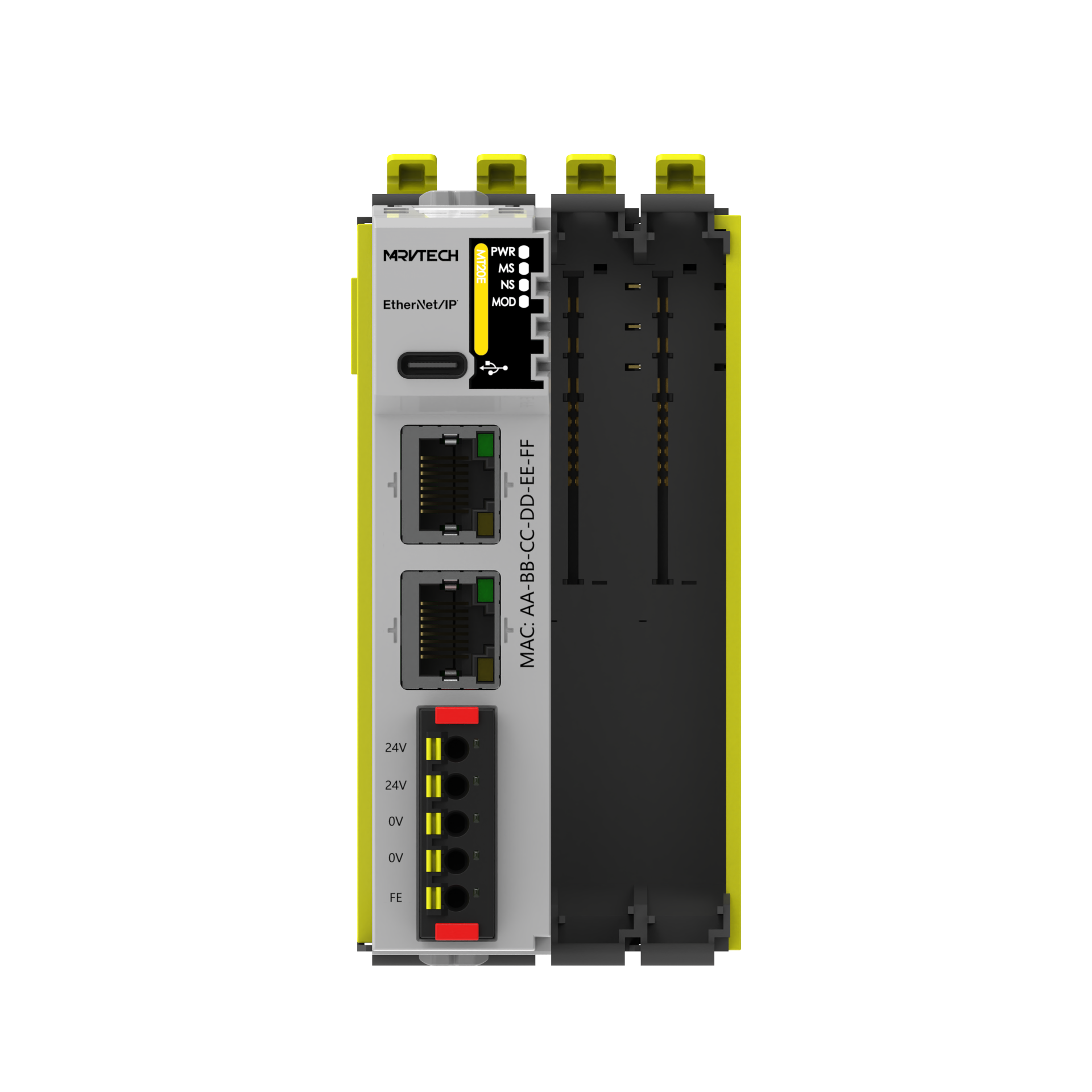

| 指示灯 | |||||
| PWR | 绿色：供电正常 红色：欠压/过压 | ||||
| MS | 绿色：正常绿闪：模块未配置红色：模块故障 | ||||
| NS | 绿色：网络正常绿闪：通讯未建立红闪：通讯中断 | ||||
| MOD | 绿色：正常红色：扩展模块组态不一致/扩展模块异常 | ||||
