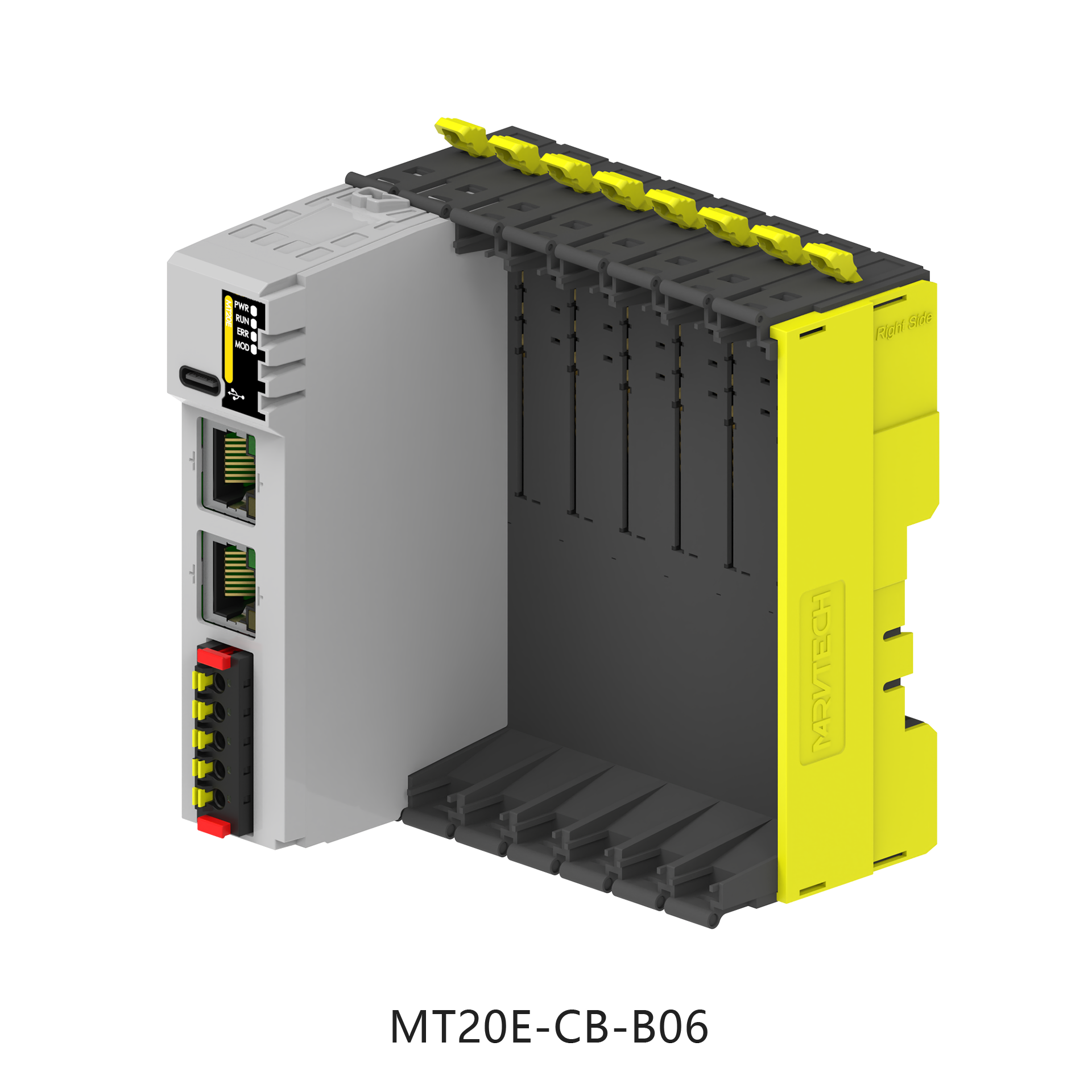

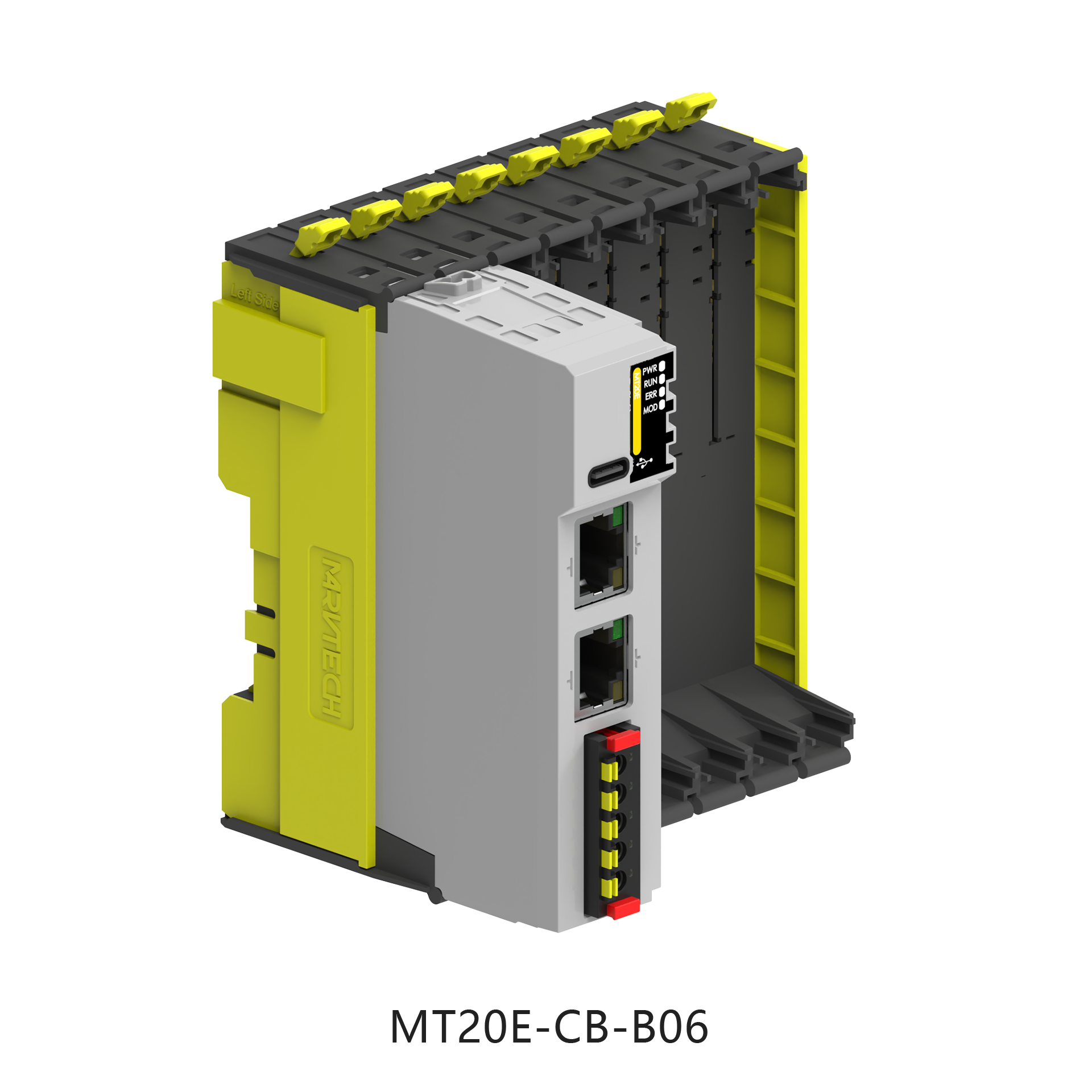

MT20E-CB-B06

CC-Link lE Field Basic耦合器模块产品特点: ●2个RJ45接口，100Mbit/s ●可扩展8个不同的E系列模块 ●体积紧凑，节省更多的安装空间 ●插槽式安装，提供稳定的结构和更快的响应速度 ●支持带电更换同型号扩展模块，更换设备时无需配置

商业数据
订货号	型号		规格
40001012	MT20E-CB-B02		MT20E耦合器模块，CC-Link IE Field Basic,2槽，DC24V
40001013	MT20E-CB-B04		MT20E耦合器模块，CC-Link IE Field Basic,4槽，DC24V
40001014	MT20E-CB-B06		MT20E耦合器模块，CC-Link IE Field Basic,4槽，DC24V
40001015	MT20E-CB-B08		MT20E耦合器模块，CC-Link IE Field Basic,8槽，DC24V

基础参数
型号	MT20E-CB-B02	MT20E-CB-B04		MT20E-CB-B06	MT20E-CB-B08
插槽数量	2	4		6	8
防护等级	IP20
耦合器尺寸	104×61×24 mm
安装宽度	48 mm	72 mm		96 mm	120 mm
重量
操作温度	-25℃.70℃
操作湿度	5%.…95%
操作大气压	80KPa...106KPa

技术参数
物理层	Ethernet
传输速度	10/100 Mbps,全双工
通信协议	CC-Link IE Field Basic
最小周期时间	1ms
通信接口	2×RJ45
诊断上传	支持
系统供电	18…30 VDC(type.24VDC)
总电流	≤6A
静态工作电流	≤150mA
电源短接/反接保护	支持
版本固件升级	支持
热插拔	支持
隔离	光耦隔离

指示灯
PWR	绿色：供电正常红色：欠压/过压
RUN	绿色：正常绿慢闪：模块未配置绿快闪：运行正常，传输停止
ERR	熄灭：正常红色：通讯异常
MOD	绿色：正常红色：扩展模块组态不一致/扩展模块异常
