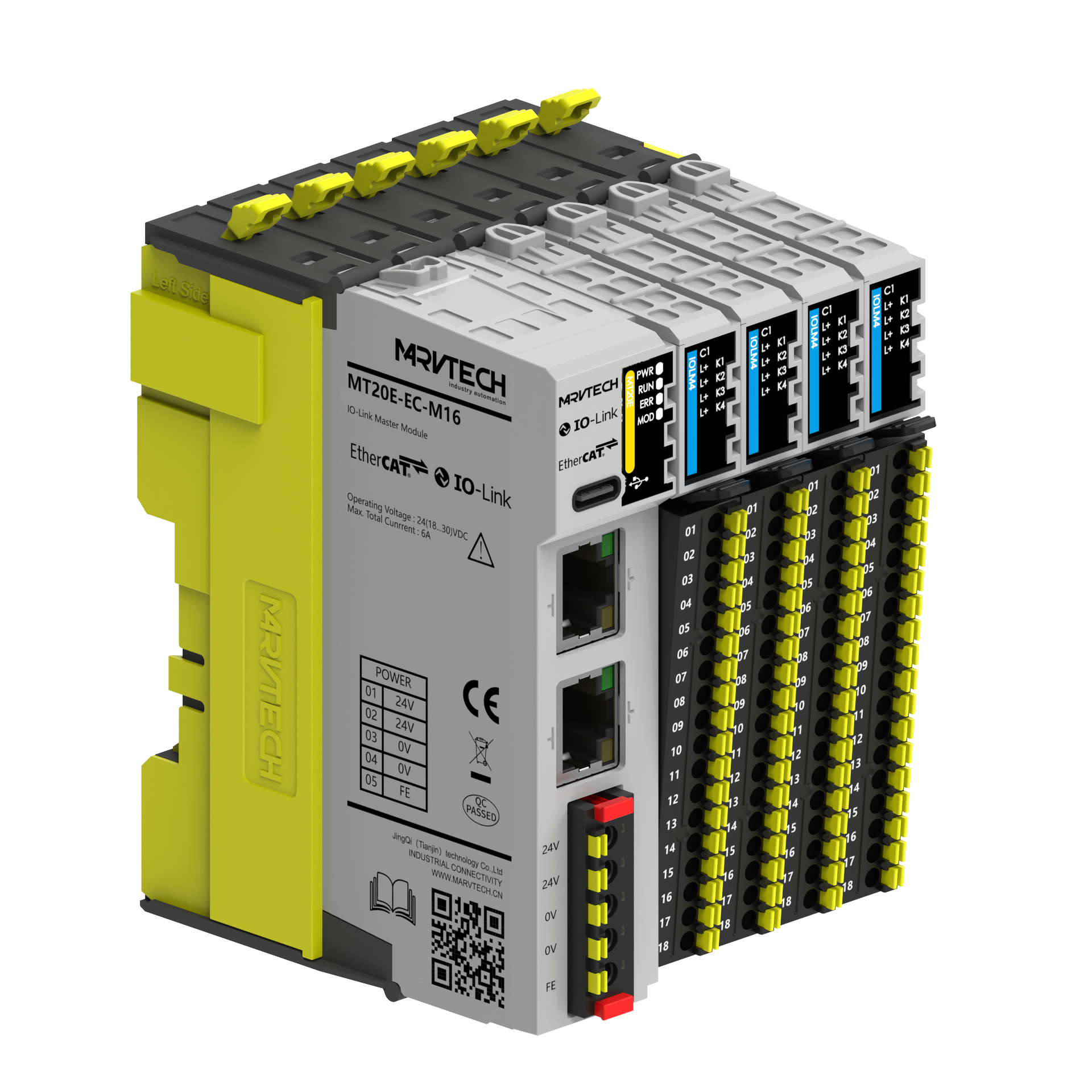

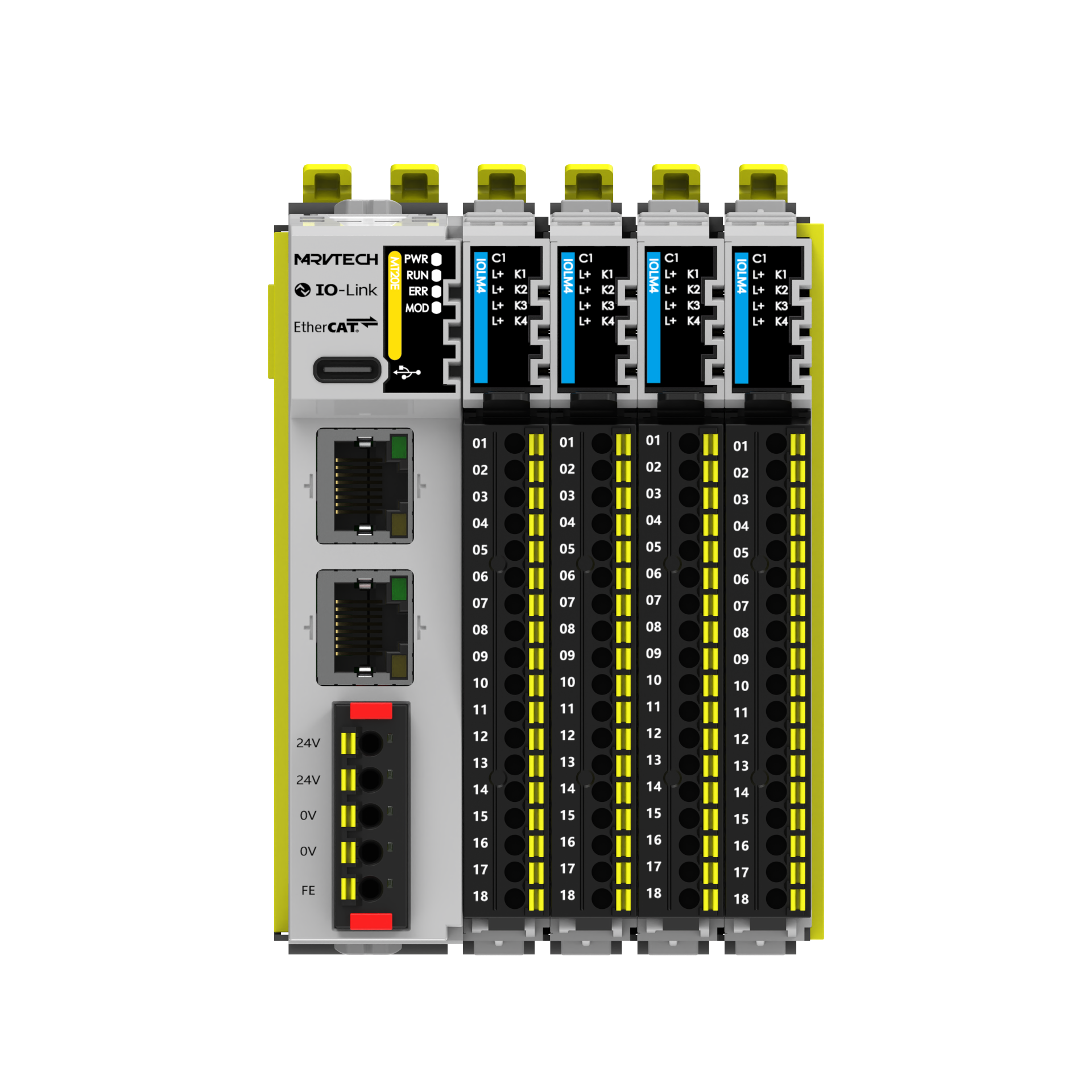

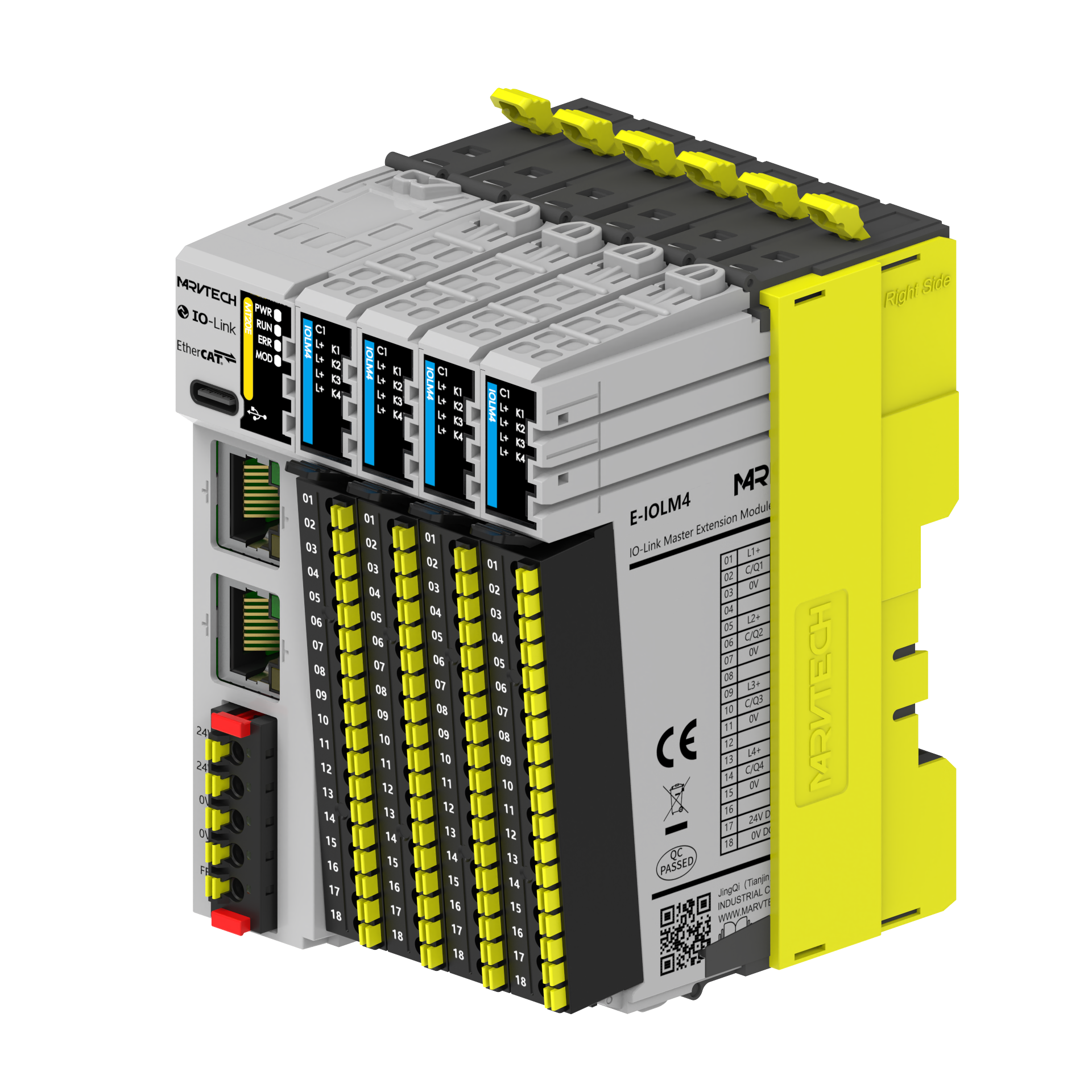

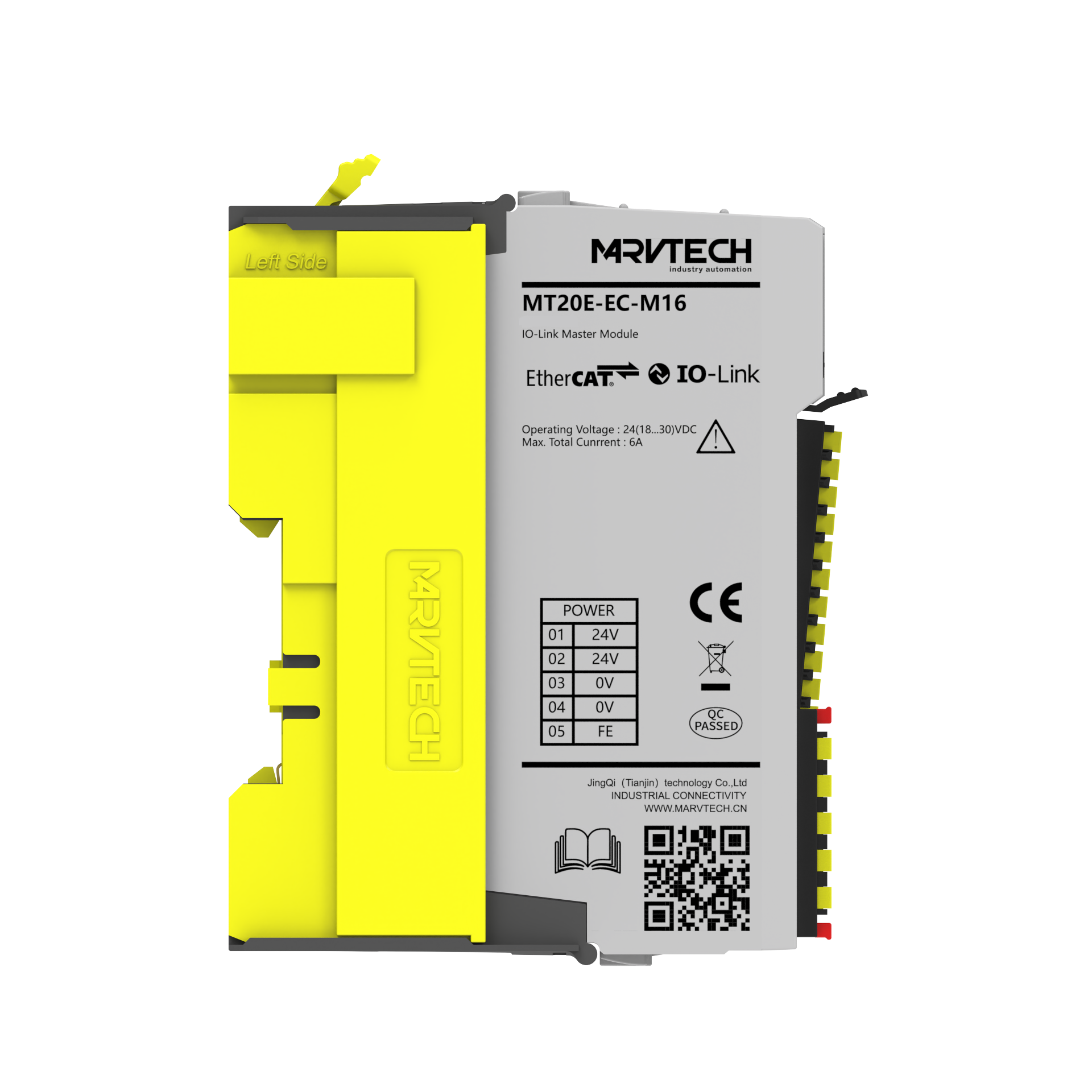

MT20E-EC-M16/1

EtherCAT lo-Link主站产品特点: ●2个RJ45接口，100Mbit/s ●最高可扩展16个IO-Link从站 ●体积紧凑，节省更多的安装空间 ●最大可扩展1024个数字量输入或输出 ●标准10-Link接口，适配各种I0-Link标准接口从站

商业数据
订货号	型号	规格
40001064	MT20E-EC-M08/1	MT20E IO-Link主站，EtherCAT,DC24V, 默认带2个主站扩展模块，弹片端子
40001033	MT20E-EC-M08/IDC/1	MT20E IO-Link主站，EtherCAT,DC24V, 默认带2个主站扩展模块，刺破端子
40001065	MT20E-EC-M16/1	MT20E IO-Link主站，EtherCAT,DC24V, 默认带4个主站扩展模块，弹片端子
40001032	MT20E-EC-M16/IDC/1	MT20E IO-Link主站，EtherCAT,DC24V, 默认带4个主站扩展模块，刺破端子

基础参数
型号	MT20E-EC-M08/1	MT20E-EC-M16/1
防护等级	IP20
外形尺寸(长×宽×厚)	104×48×86 mm	104×72×86 mm
重量	300g	375g
操作温度	-25℃..70℃
操作湿度	5%...95%
操作大气压	80KPa….106KPa

技术参数
网络端口物理层	Ethernet
网络端口传输速度	10/100 Mbps,全双工
网络端口通信协议	EtherCAT
网络端口最小周期时间	1ms
网络通信接口	2×RJ45
IO-Link端口数量	8	16
IO-Link端口类型	Class A
IO-Link版本	V1.1.2
IO-Link通讯速率	COM1:4.8KBps;COM2:38.4KBps;COM3:230.4KBps
主站到从站距离	≤20 meters
诊断上传	支持
系统供电	18.….30 VDC(type.24VDC)
总电流	≤6A
静态工作电流	≤500mA
电源短接/反接保护	支持
版本固件升级	支持
隔离	供电与信号隔离

指示灯
PWR	绿色：供电正常红色：欠压/过压
RUN	绿色：模块正常绿慢闪： SAFFEOP 绿快闪：Pre-OP
ERR	熄灭：正常红闪：通讯异常
MOD	绿色：正常
