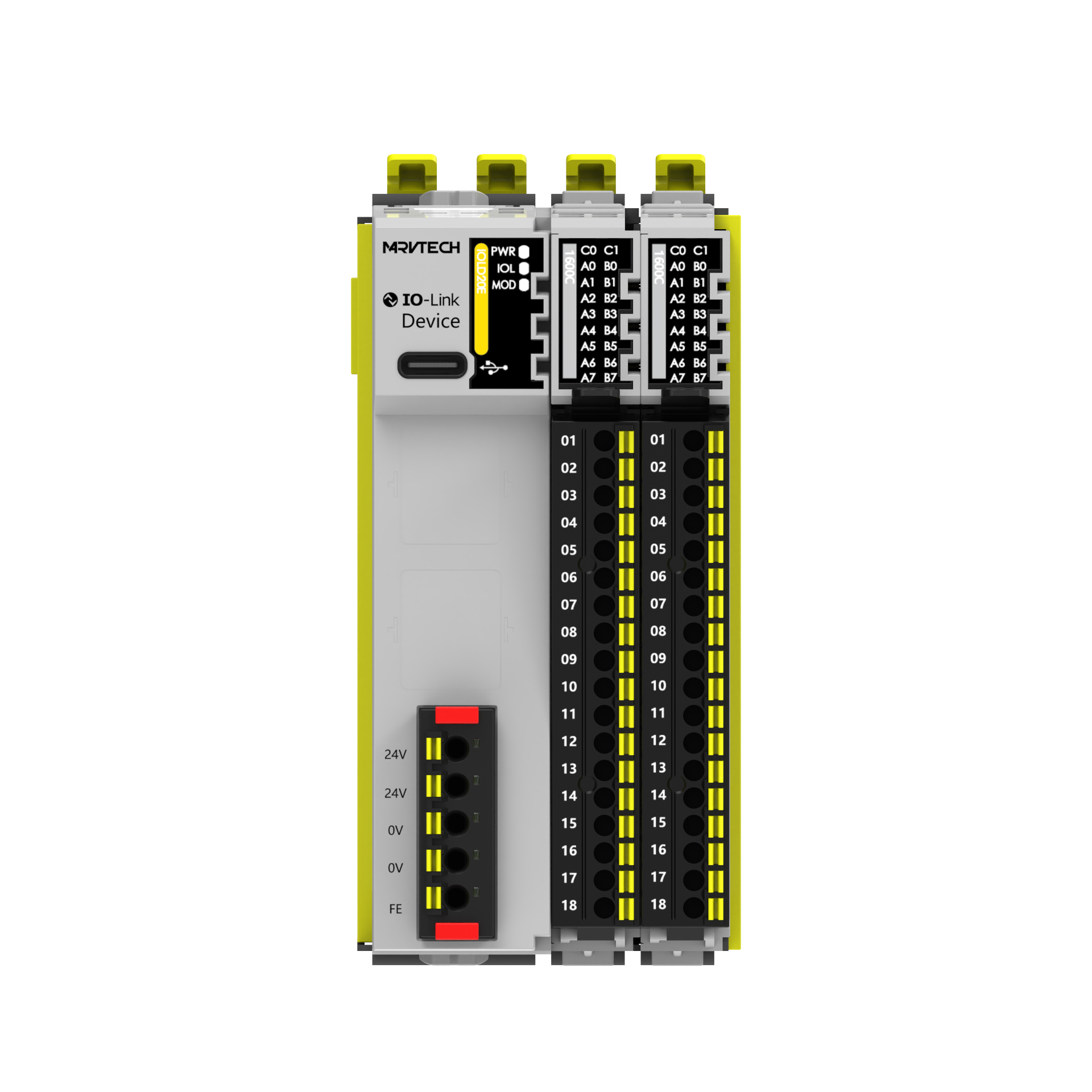

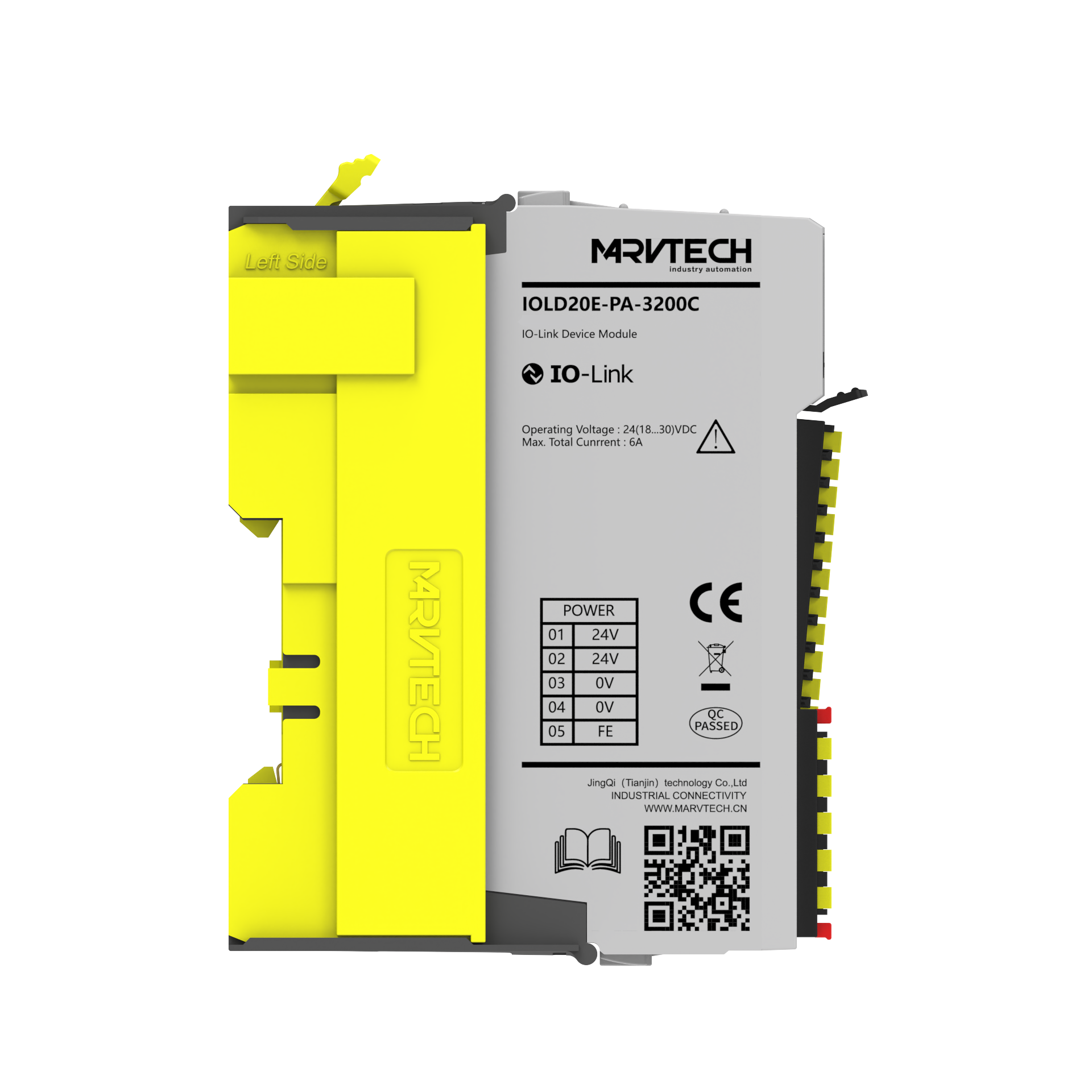

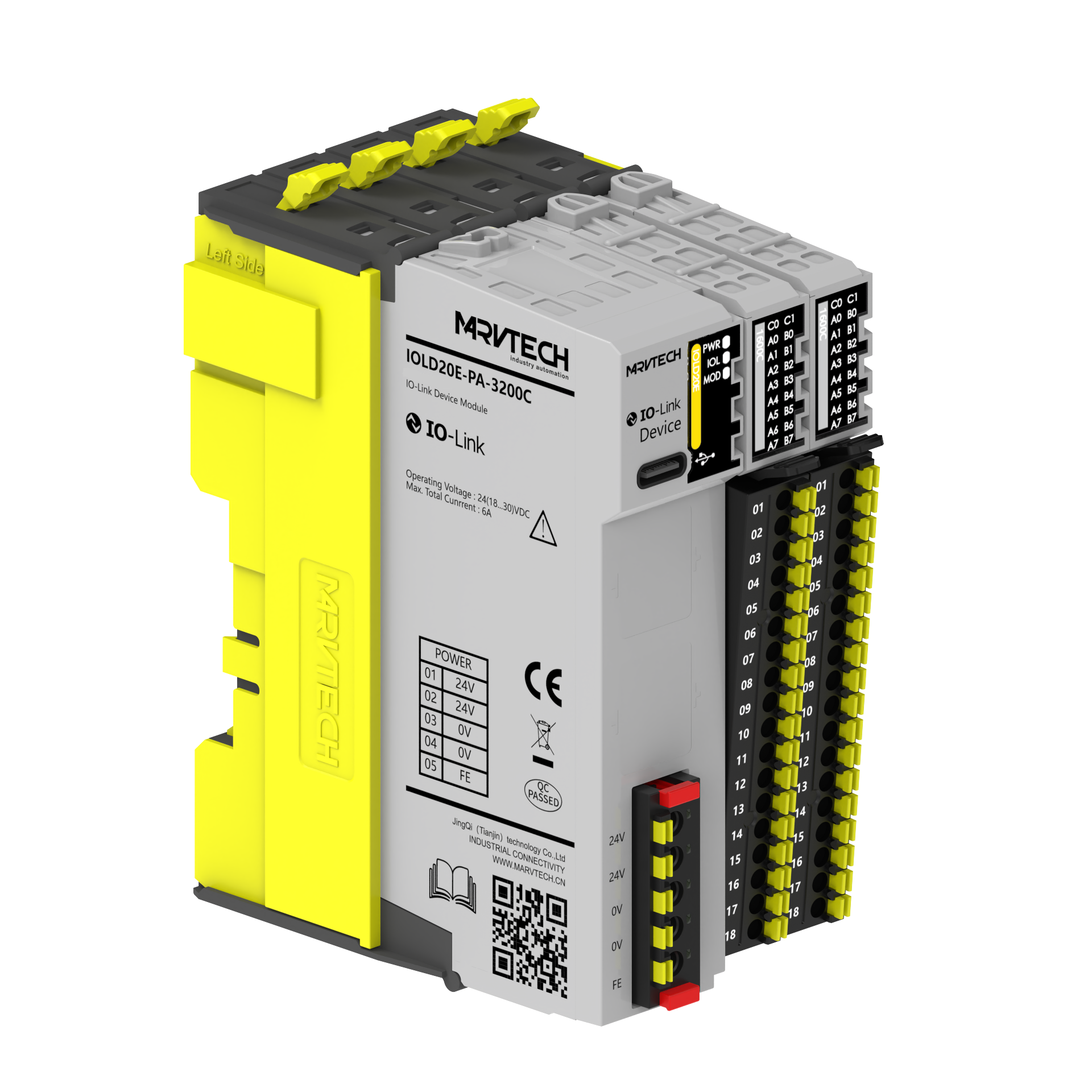

IOLD20E-PA-3200C/1

l0-Link从站数字量输入模块产品特点: ●供电与信号隔离 ●体积紧凑，节省更多的安装空间 ●可选配刺破式、弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度

商业数据
订货号	型号	规格
40001094	IOLD20E-PA-3200C/1	IO-Link从站，数字量输入模块，32通道， PNP/NPN,24VDC, 诊断功能，弹片端子
40001112	IOLD20E-PA-3200C/IDC/1	IO-Link从站，数字量输入模块，32通道， PNP/NPN,24VDC, 诊断功能，刺破端子
40001099	IOLD20E-PA-6400C/1	IO-Link从站，数字量输入模块，64通道， PNP/NPN,24VDC, 诊断功能，弹片端子
40001115	IOLD20E-PA-6400C/IDC/1	IO-Link从站，数字量输入模块，64通道， PNP/NPN,24VDC, 诊断功能，刺破端子

基础参数
型号	IOLD20E-PA-3200C/1	IOLD20E-PA-6400C/1
防护等级	IP20
外形尺寸(长×宽×厚)	104×48×86mm	104×72×86 mm
重量	300g	375g
操作温度	-25℃..70℃
操作湿度	5%.…95%
操作大气压	80KPa...106KPa

技术参数
输入类型	数字量输入
输入方式	P NP/NPN型
输入通道	32	64
输入过程数据	4 Byte	8 Byte
“0”信号	PNP:-3~5V NPN:11~30V
“1”信号	PNP:11~30V NPN:-3~5V
诊断上传	支持
过压/短接保护	支持
隔离	供电与信号隔离
静态工作电流	≤100mA

指示灯
PWR	绿色：电源正常
IOL	红色：与主站通讯中断绿闪：链接正常，数据通讯正常绿色：通讯无连接
MOD	绿色：正常红色：扩展模块组态不一致/扩展模块异常
CO	PNP接法--绿色：通道0..通道7 COM供电正常 NPN接法--橙色：通道0.…通道7 COM供电正常
C1	PNP接法--绿色：通道8.…通道15 COM供电正常 NPN接法--绿色：通道8...通道15 COM供电正常
IO信号指示灯	绿色：输入有效
