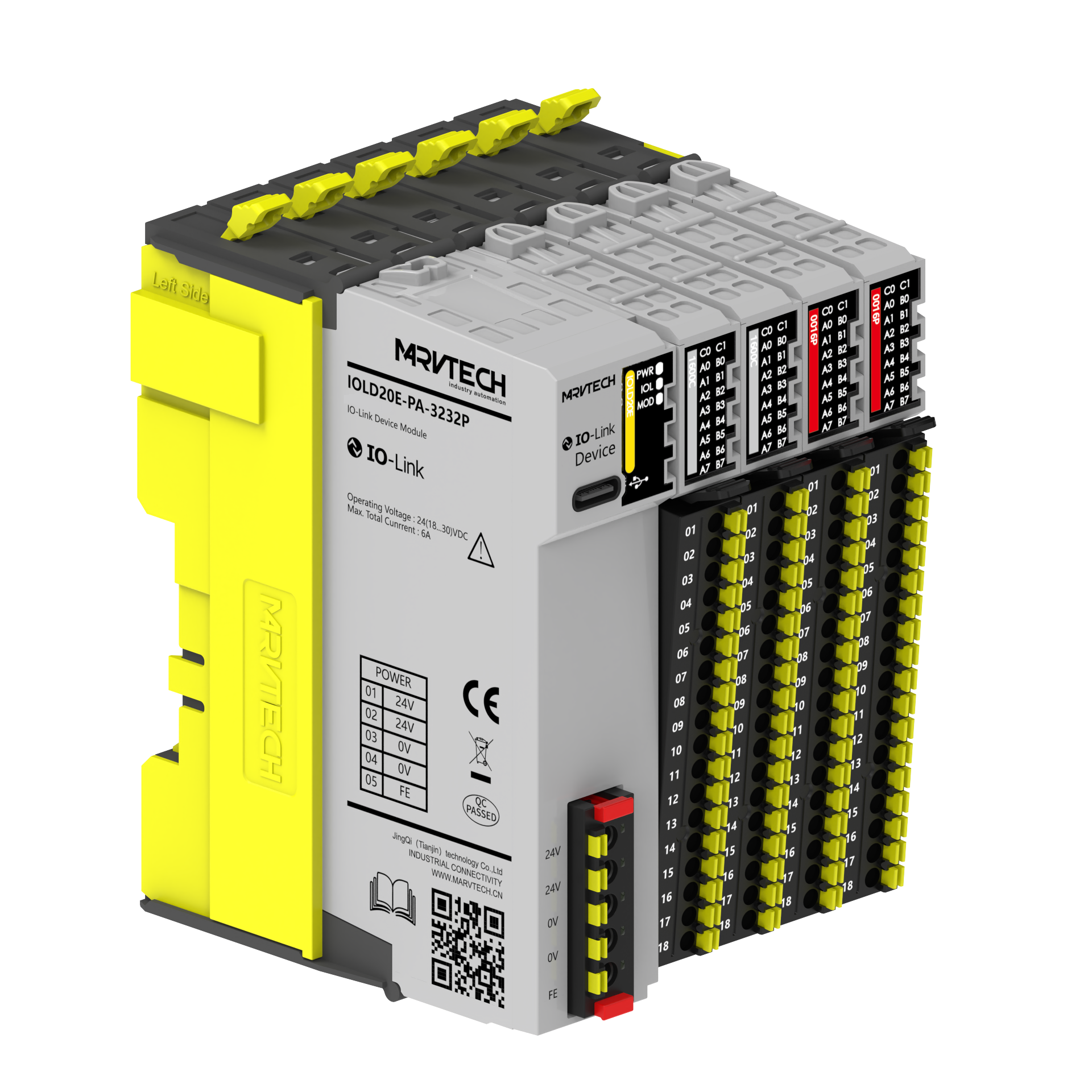

IOLD20E-PA-3232P/1
| I0-Link从站 数字量输入/输出模块 产品特点: ●供电与信号隔离 ●体积紧凑，节省更多的安装空间 ●可选配刺破式、弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度 |
||||||
| 商业数据 | |||||
| 订货号 | 型号 | 规格 | |||
| 40001097 | IOLD20E-PA-1616P/1 | IO-Link从站，输入/出混合模块，16/16,PNP,弹片端子 | |||
| 40001113 | IOLD20E-PA-1616P/IDC/1 | IO-Link从站，输入/出混合模块，16/16,PNP,刺破端子 | |||
| 40001098 | IOLD20E-PA-1616N/1 | IO-Link从站，输入/出混合模块，16/16,NPN,弹片端子 | |||
| 40001114 | IOLD20E-PA-1616N/IDC/1 | IO-Link从站，输入/出混合模块，16/16,NPN,刺破端子 | |||
| 40001102 | IOLD20E-PA-3232P/1 | IO-Link从站，输入/出混合模块，32/32,PNP,弹片端子 | |||
| 40001116 | IOLD20E-PA-3232P/IDC/1 | IO-Link从站，输入/出混合模块，32/32,PNP,刺破端子 | |||
| 40001103 | IOLD20E-PA-3232N/1 | IO-Link从站，输入/出混合模块，32/32,NPN,弹片端子 | |||
| 40001117 | IOLD20E-PA-3232N/IDC/1 | IO-Link从站，输入/出混合模块，32/32,NPN,刺破端子 | |||
| 基础参数 | |||||
| 型号 | IOLD20E-PA-1616P/1 | IOLD20E-PA-1616N/1 | IOLD20E-PA-3232P/1 | IOLD20E-PA-3232N/1 | |
| 防护等级 | IP20 | ||||
| 外形尺寸(长×宽×厚) | 104×48×86mm | 104×72×86 mm | |||
| 重量 | 300g | 375g | |||
| 操作温度 | -25℃..70℃ | ||||
| 操作湿度 | 5%.…95% | ||||
| 操作大气压 | 80KPa...106KPa | ||||
| 技术参数 | |||||
| 输出类型 | 晶体管输出 | ||||
| 输入输出方式 | PNP | NPN | PNP | NPN | |
| 输入输出通道 | 16输入/16输出 | 32输入/32输出 | |||
| 输入过程数据 | 4 Byte | 8 Byte | |||
| 输出过程数据 | 2 Byte | 4 Byte | |||
| 输入“0”信号 | -3~5V DC | 11~30V DC | -3~5V DC | 11~30V DC | |
| 输入“1”信号 | 11~30V DC | -3~5V DC | 11~30V DC | -3~5V DC | |
| 输出电压 | 18.…30V DC | OV DC | 18.…30V DC | OV DC | |
| 单通道输出电流 | 0.5A/通道，6A/模块 | ||||
| 输出负载类型 | 阻性负载、感性负载、灯负载 | ||||
| 软件滤波时间(输入) | 支持 | ||||
| 诊断上传 | 支持 | ||||
| 过压/短接保护 | 支持 | ||||
| 隔离 | 供电与信号隔离 | ||||
| 静态工作电流 | ≤100mA | ||||
| 指示灯 | |||||
| PWR | 绿色：电源正常 | ||||
| IOL | 红色：与主站通讯中断 绿闪：链接正常，数据通讯正常 绿色：通讯无连接 |
||||
| MOD | 绿色：正常 红色：扩展模块组态不一致/扩展模块异常 |
||||
| 输入CO/C1 | PNP接法-绿色：通道COM供电正常 NPN接法--橙色：通道COM供电正常 |
||||
| 输出CO | 绿色：电源正常 | ||||
| IO信号指示灯 | 绿色：信号有效 熄灭：信号无效/输出短路 |
||||
