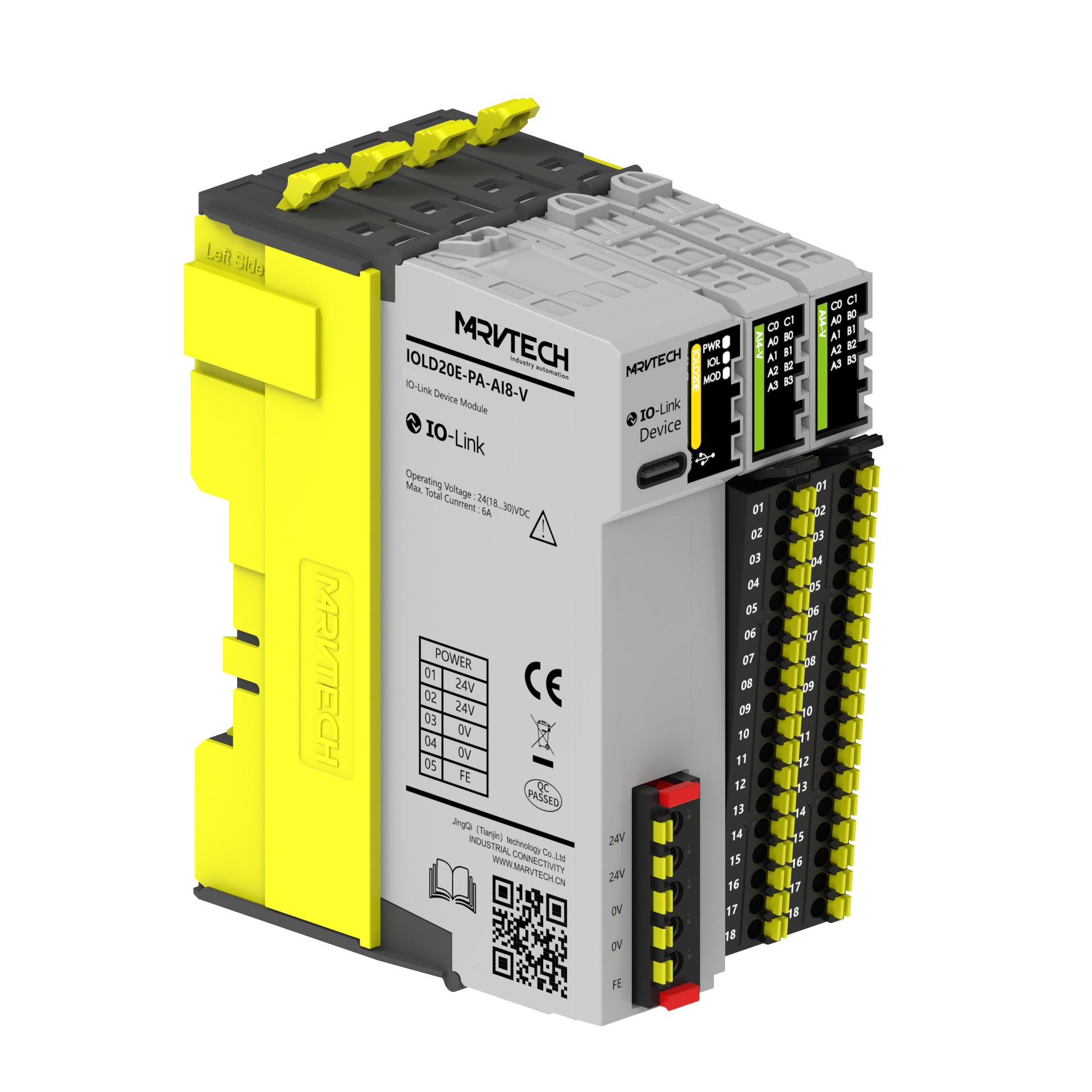

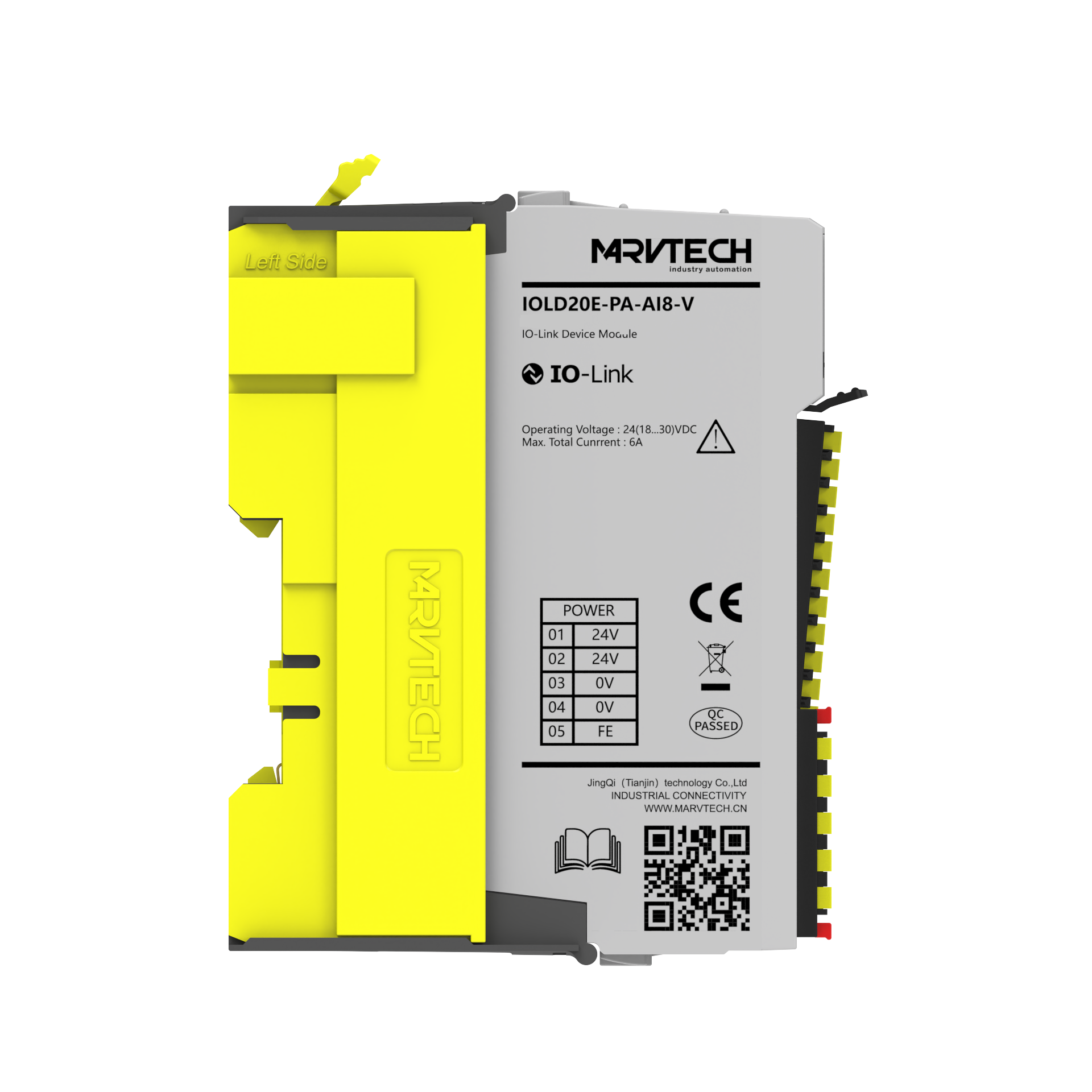

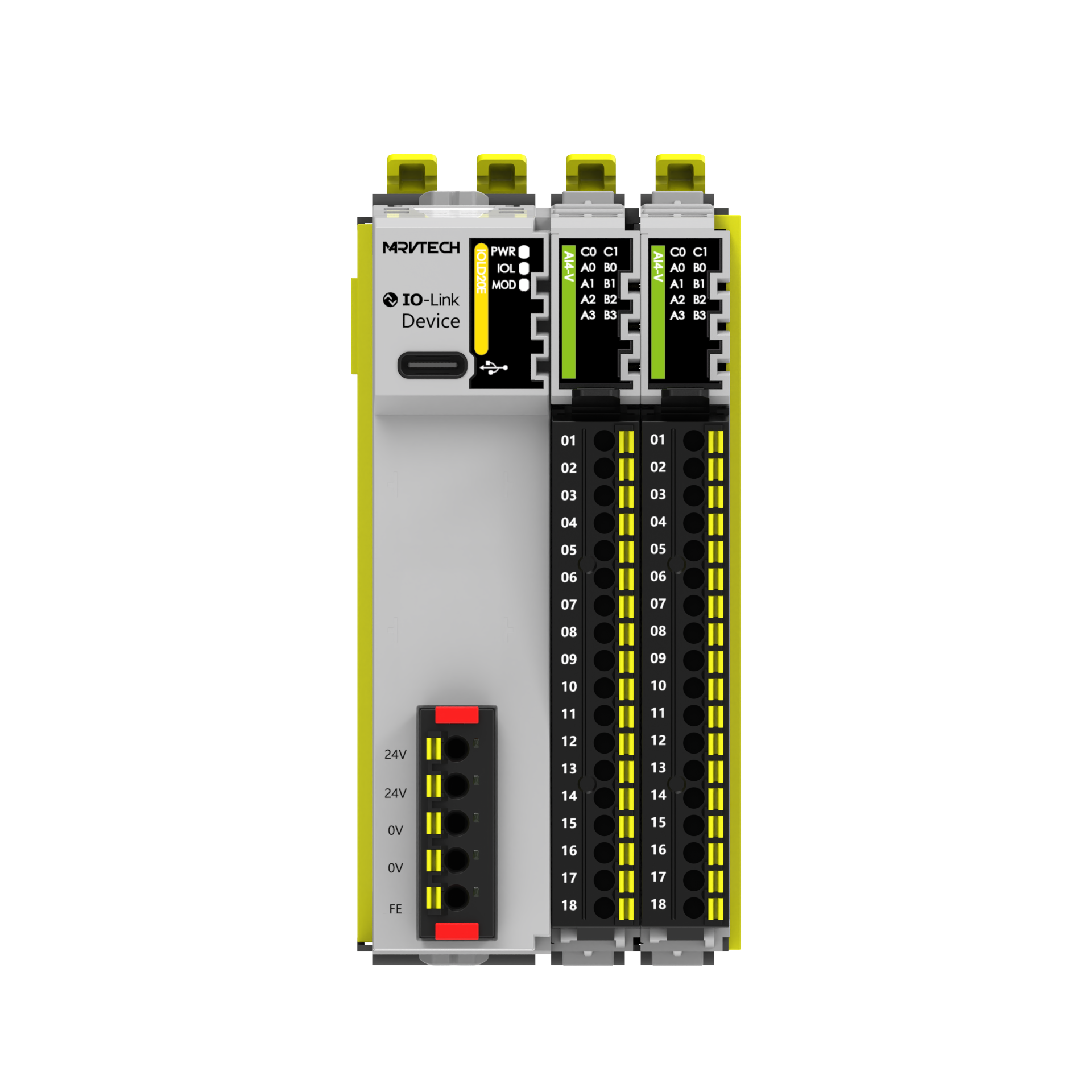

IOLD20E-PA-Al8-V/1
| IO-Link从站 模拟量输入模块 产品特点: ●供电与信号隔离 ●体积紧凑，节省更多的安装空间 ●弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度 |
||||||
| 商业数据 | ||
| 订货号 | 型号 | 规格 |
| 40001104 | IOLD20E-PA-Al8-I/1 | IO-Link从站，模拟量输入模块，8通道， 电流，诊断功能，0~20mA,4~20mA |
| 40001105 | IOLD20E-PA-Al8-V/1 | IO-Link从站，模拟量输入模块，8通道， 电压，诊断功能，0~5V,0~10V,5~10V DC |
| 基础参数 | ||
| 型号 | IOLD20E-PA-Al8-I/1 IOLD20E-PA-Al8-V/1 | |
| 防护等级 | IP20 | |
| 外形尺寸(长×宽×厚) | 104×48×86mm | |
| 重量 | 300g | |
| 操作温度 | -25℃…70℃ | |
| 操作湿度 | 5%.…95% | |
| 操作大气压 | 80KPa..106KPa | |
| 技术参数 | ||
| 输入类型 | 模拟量输入 | |
| 输入方式 | 模拟量电流输入 模拟量电压输入 | |
| 输入通道 | 8 | |
| 输入过程数据 | 20 Byte | |
| 输入范围 | 0~20mA;4~20mA 0~5V;0~10V;5~10V DC | |
| 输入误差 | <±0.3%满量程 | |
| 测量显示格式 | 16 bit无符号整数 | |
| 分辨率 | 16 bit | |
| 出厂设置 | 端口不使用 | |
| 纹波 | <1% | |
| 诊断上传 | 支持 | |
| 过压/短接保护 | 支持 | |
| 隔离 | 供电与信号隔离 | |
| 静态工作电流 | ≤100mA | |
| 指示灯 | ||
| PWR | 绿色：电源正常 | |
| IOL | 红色：与主站通讯中断 绿闪：链接正常，数据通讯正常 绿色：通讯无连接 |
|
| MOD | 绿色：正常 红色：扩展模块组态不一致/扩展模块异常 |
|
| CO | 绿色：电源正常 | |
| IO信号指示灯 | 绿色：通道正常 红色：通道报错 |
|
