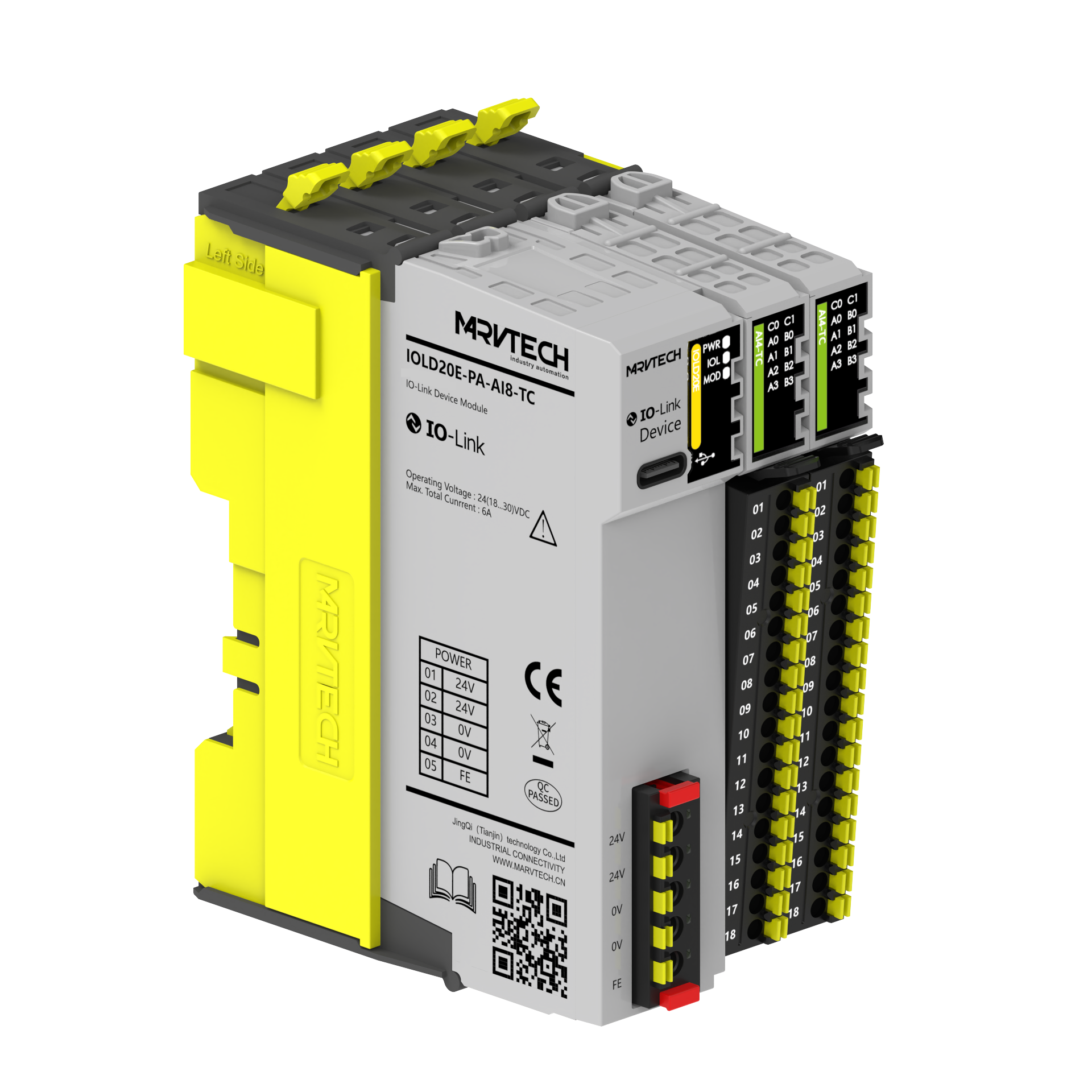

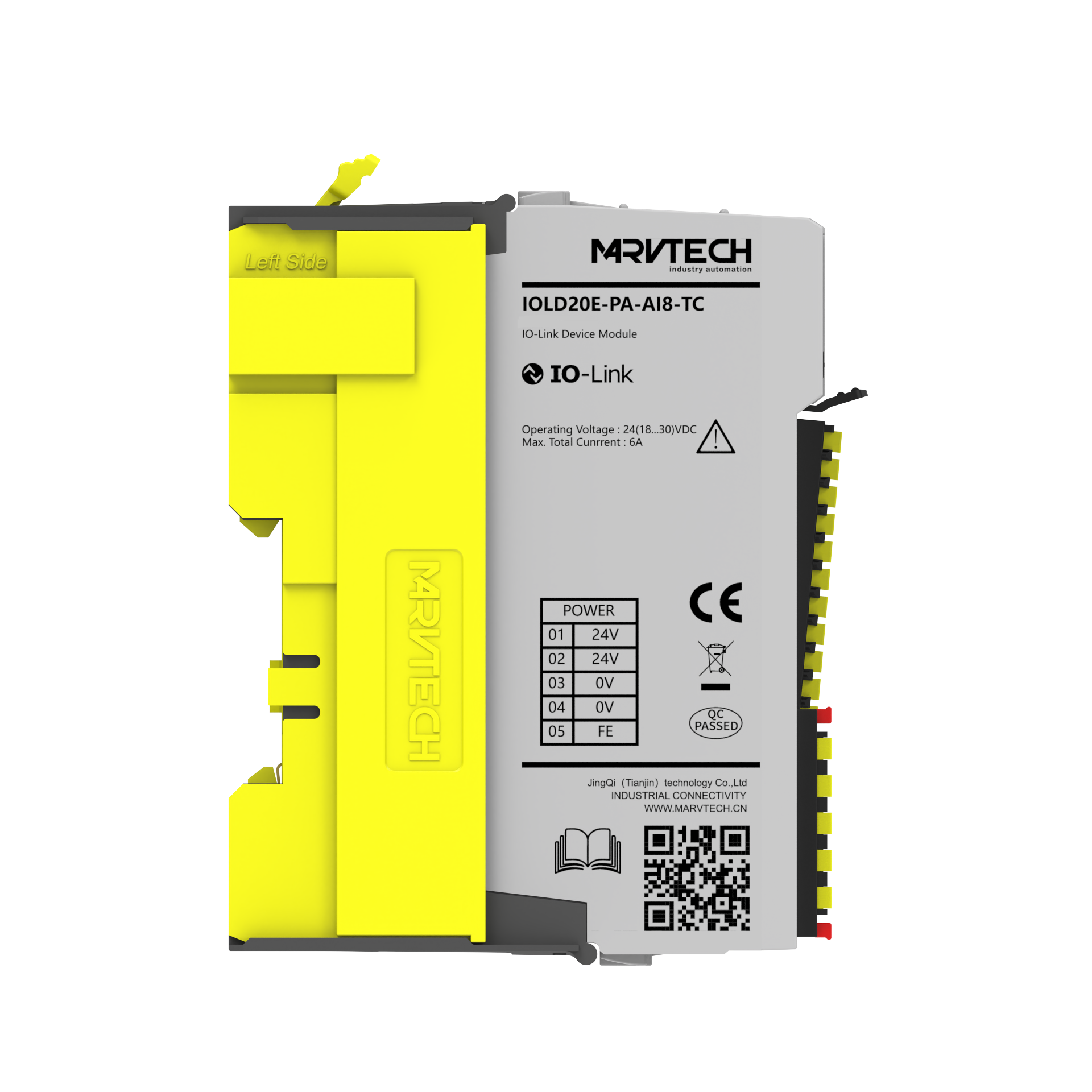

IOLD20E-PA-Al8-TC/1

IO-Link从站温度测量模块产品特点: ●供电与信号隔离 ●体积紧凑，节省更多的安装空间 ●弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度

商业数据
订货号	型号	规格
40001106	IOLD20E-PA-Al8-TC/1	IO-Link从站，温度模块，8通道，热电偶诊断功能， J/K/E/N/R/S/B/T
40001107	IOLD20E-PA-Al8-PT/1	IO-Link从站，温度模块，8通道，热电阻诊断功能， PT100/PT500/PT1000

基础参数
型号	IOLD20E-PA-Al8-TC/1	IOLD20E-PA-Al8-PT/1
防护等级	IP20
外形尺寸(长×宽×厚)	104×48×86 mm
重量	300g
操作温度	-25℃..70℃
操作湿度	5%.….95%
操作大气压	80KPa..106KPa

技术参数
输入类型	热电偶输入	热电阻输入
输入通道	8
输入过程数据	24 Byte
输入类型	J/K/E/N/R/S/B/T	PT100/PT500/PT1000
接线方式	两线	两线/三线/四线
分辨率	16 bit
测量误差	J/E/N/R/S/B:<±2℃ K:-200℃~0℃<±3℃,0℃~1300℃<±2℃ T:-250℃~0℃:<±0.7%,0℃~400℃:<±0.2%	两线：<±0.3% 其他：<±0.2%
功能设定	断线检测(断线后数值清零) 测量上下限检测上下阈值设定
诊断上传	支持
出厂设置	端口不使用
过压/短接保护	支持
隔离	供电与信号隔离
静态工作电流	≤100mA

指示灯
PWR	绿色：电源正常
IOL	红色：与主站通讯中断绿闪：链接正常，数据通讯正常绿色：通讯无连接
MOD	绿色：正常红色：扩展模块组态不一致/扩展模块异常
CO	绿色：电源正常
