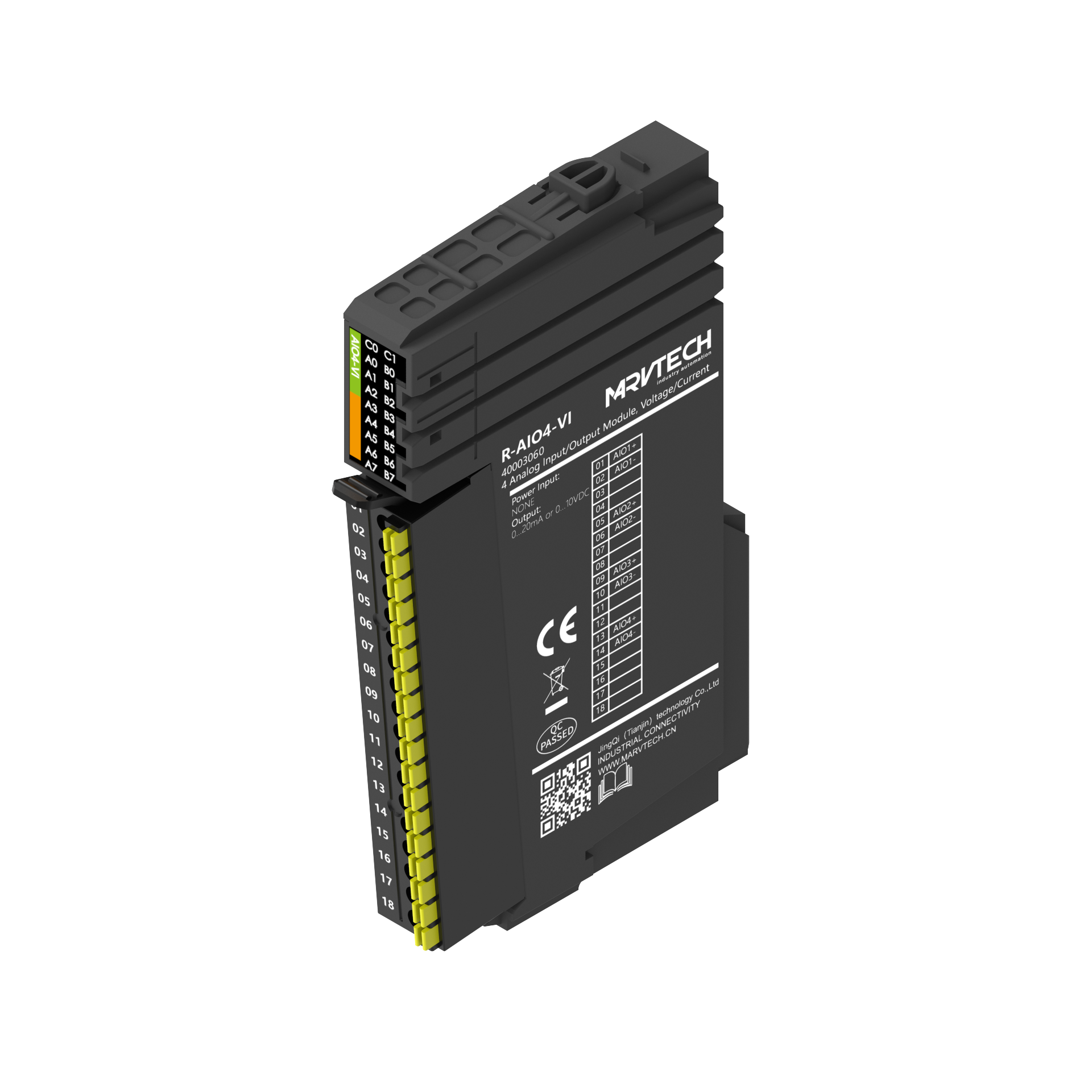

R-AIO4-VI

模拟量模块产品特点： ·供电与信号隔离 ·连接稳定 ·体积紧凑，节省更多安装空间 ·弹片式端子，节省配线时间

商业数据
订货号	型号			规格
40003060	R-AIO4-VI			R系列模拟量模块，4通道，电流/电压，诊断功能，0~20mA, 4~20mA,0~5V,0~10V,5~10V DC

基础参数
型号	R-AIO4-VI
防护等级	IP20
外形尺寸(长×宽×厚)	104×12×86mm
重量	72.5g
操作温度	-25℃...70℃
操作湿度	5%.…95%
操作大气压	80KPa...106KPa

技术参数
输入/输出类型	模拟量输入/输出
输入/输出方式	电流电压输入/输出
模拟量通道	4
输入过程数据	10 Byte
输出过程数据	8 Byte
电流输入/输出范围	0~20mA;4~20mA
电压输入/输出范围	0~5V;0~10V;5~10V DC
配置功能	每个通道输入/输出、电流/电压可单独配置
输入/输出误差	<±0.3%满量程
滤波次数	0-30(默认0)
测量显示格式	16 bit无符号整数或带量纲数据*1000
分辨率	输入16 bit,输出13bit
出厂设置	端口不使用
波纹	<1%
诊断上传	支持
热插拔	支持
过压/短接保护	支持
隔离	光耦隔离
静态工作电流	≤100mA

扩展模块指示灯
RUN(CO)	红	红	红		红绿交替闪烁	绿	绿
ERR(C1)	红	熄灭	熄灭		熄灭	红	绿
状态	上电未初始化	正在重新初始化	内部总线超时		模块匹配故障	功能故障	正常运行
I0	绿色：通道信号正常红色：通道信号异常
