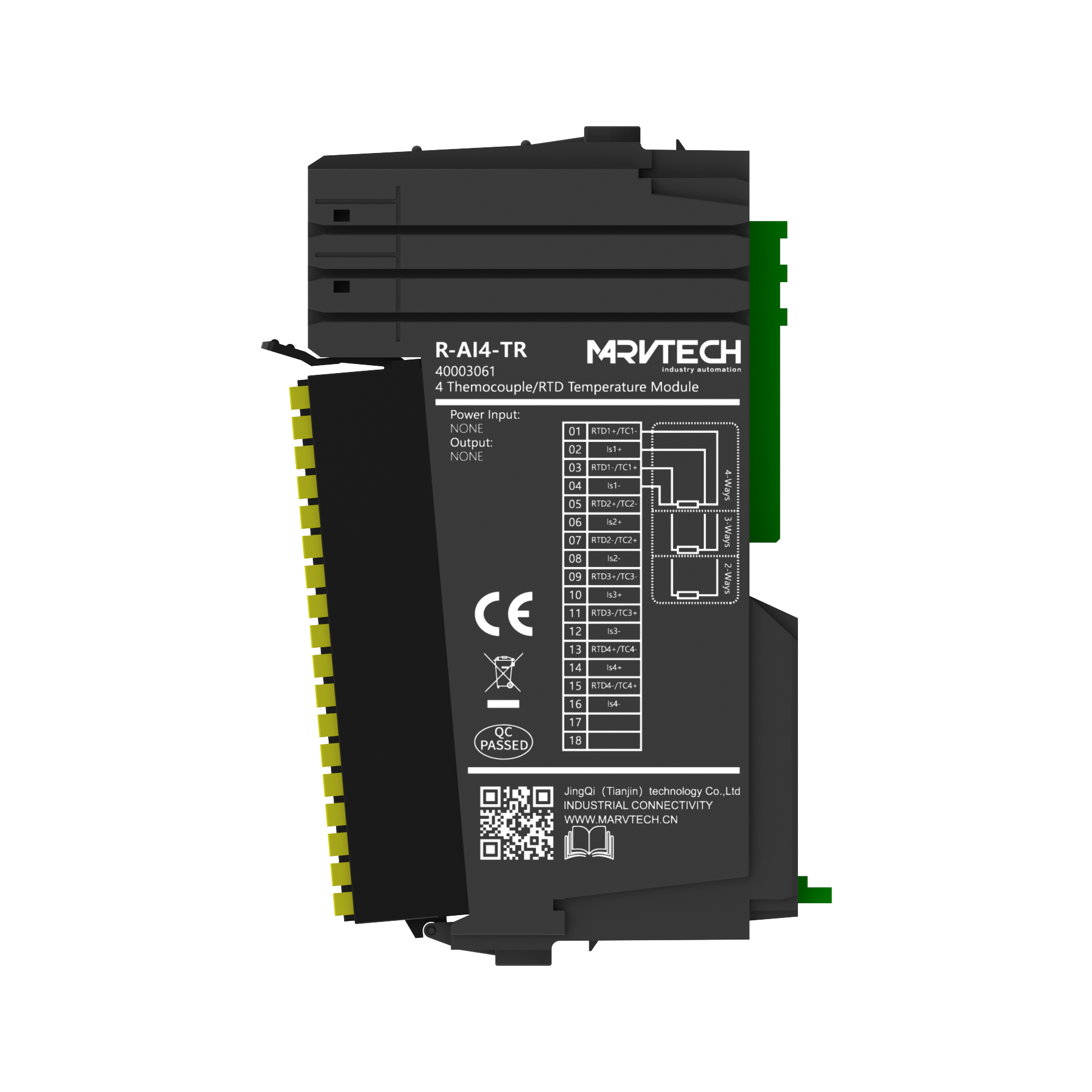

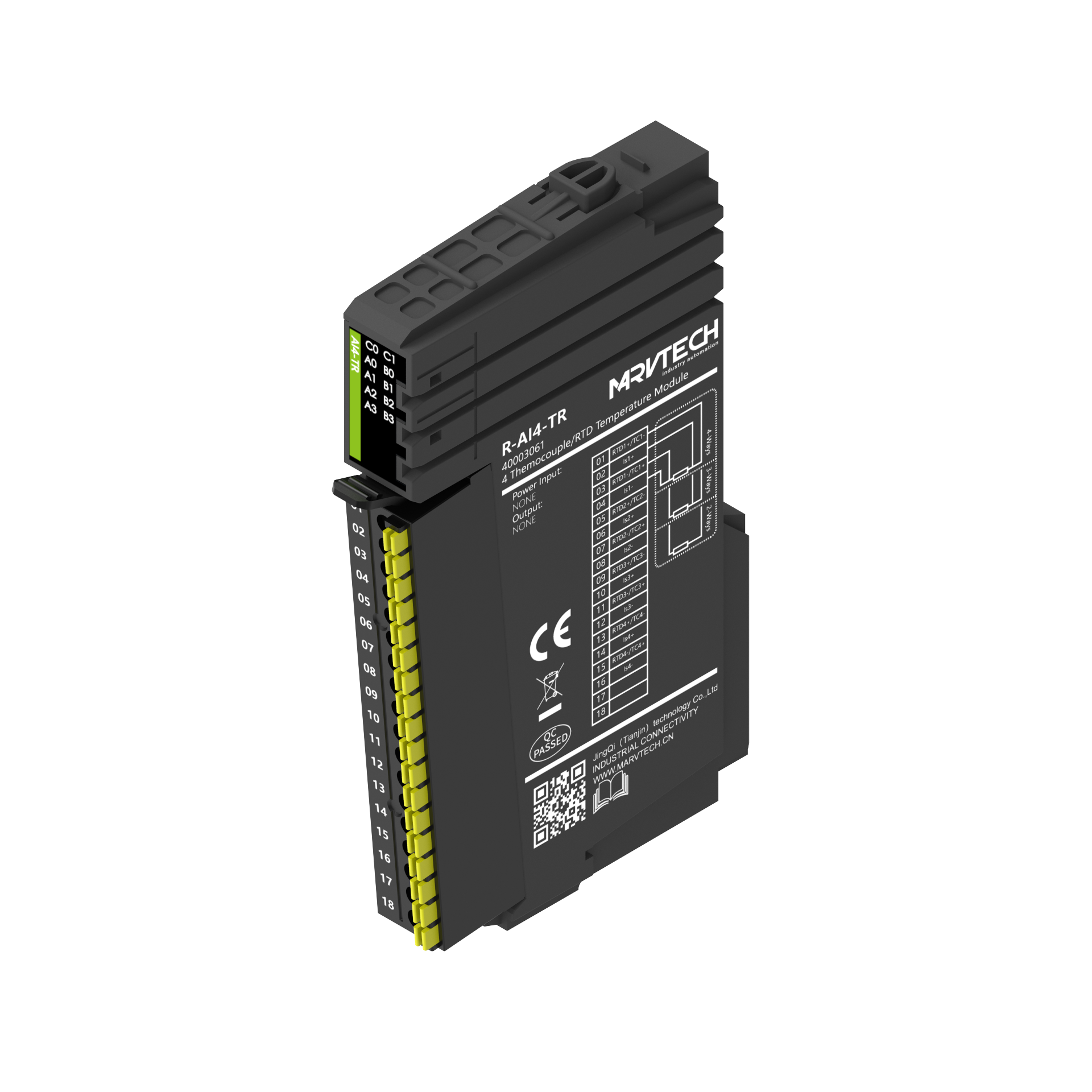

R-AI4-TR

温度测量模块特点： ·光耦合器隔离 ·稳定连接 ·紧凑尺寸，节省更多安装空间 ·可选穿孔和弹簧端子，节省布线时间

商业数据
订单号	型号	规格
40003061	R-AI4-TR	R系列温度模块，4通道，热电偶，热电阻诊断功能，J/K/E/N/R/S/B/T/PT100/PT500/PT1000

基本参数
型号	R-A14-TR
防护等级	IP20
尺寸	104×24×86mm
重量	72.5g
工作温度	-25°℃...70℃
工作湿度	5.…95%
工作大气压力	80KPa..106KPa

技术参数
输入类型	热电偶输入/热电阻输入
输入通道	4
Inpuy型	J/K/E/N/R/S/B/T/PT100/PT500/PT1000
接线方式	两线/三线/四线
滤波次数	0-10(默认值为0)
分辨率	16.位
测量误差	J/E/N/R/S/B:< ±2°C K:-200°C~0℃<+3℃℃，0℃~1300℃℃<±2°℃ T:-250℃~0℃℃:<±0.7%,0℃~400':<±0.2%	PT100/PT500/PT1000 两线制:<士0.3% 其他:<±0.2%
功能设置	断开检测(断开后值清除) 上下限检测上下限阈值设置
诊断上传	已启用
出厂设置	端口未使用
热插拔	已启用
过压/短路保护	已启用
隔离	光电耦合器隔离
静态工作电流	≤100毫安

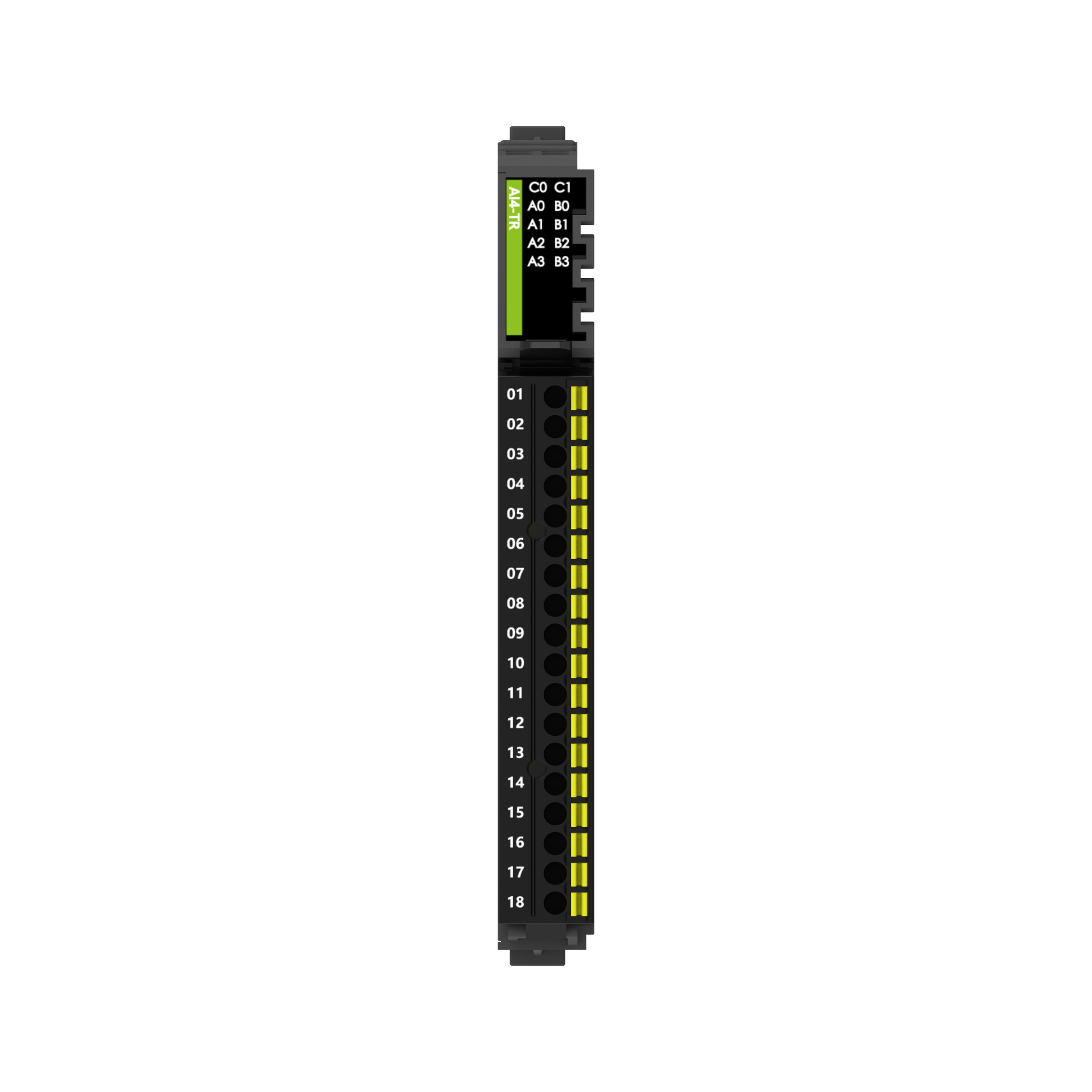

指示灯
C0	绿色:硬件配置完成红色:未分配地址，硬件未初始化熄灭:故障/无电源供应
C1	红色常亮:异常操作绿色常亮:正常运行熄灭:故障/无电源供应
A1...A4	对应通道信号正常
B1...B4	对应通道信号异常
