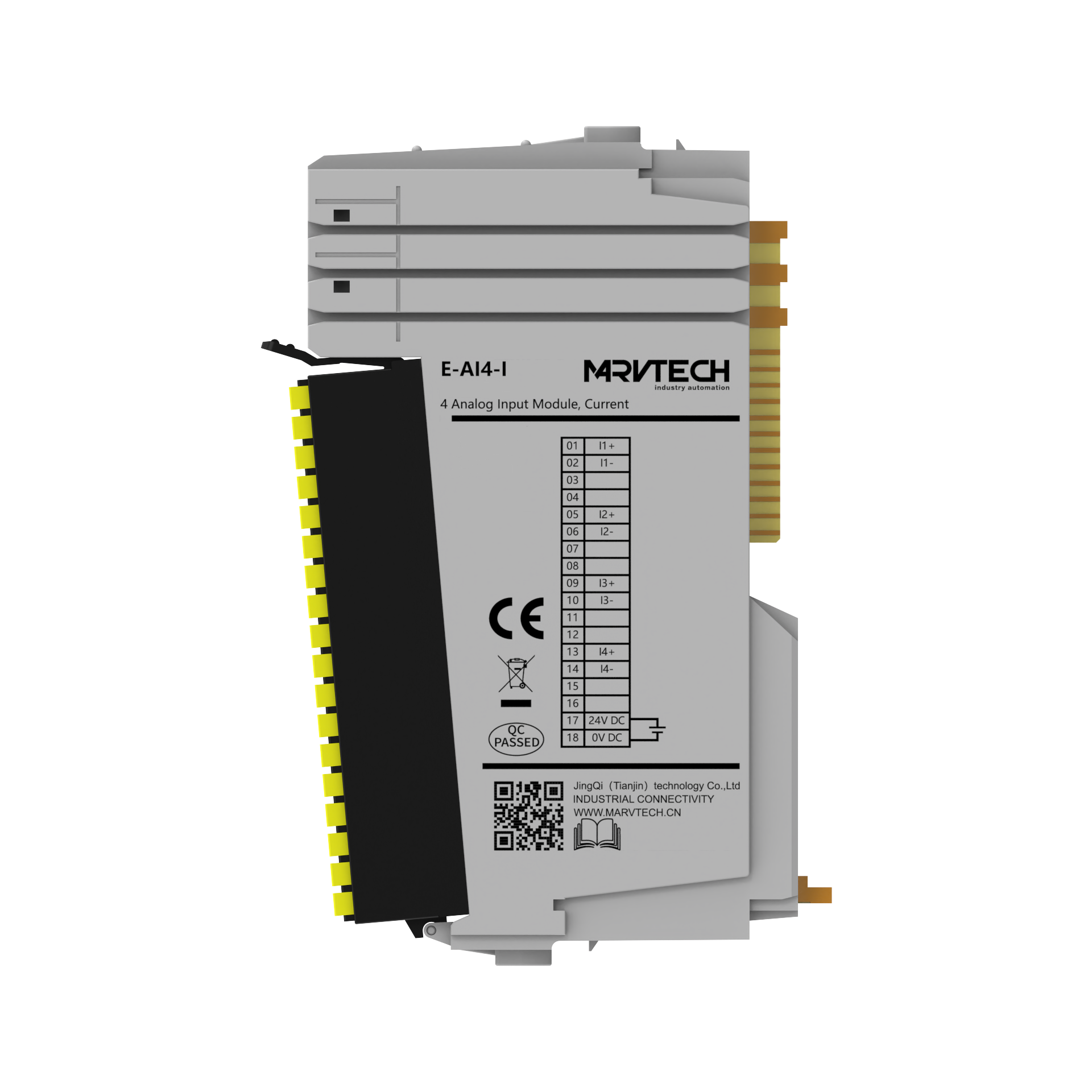

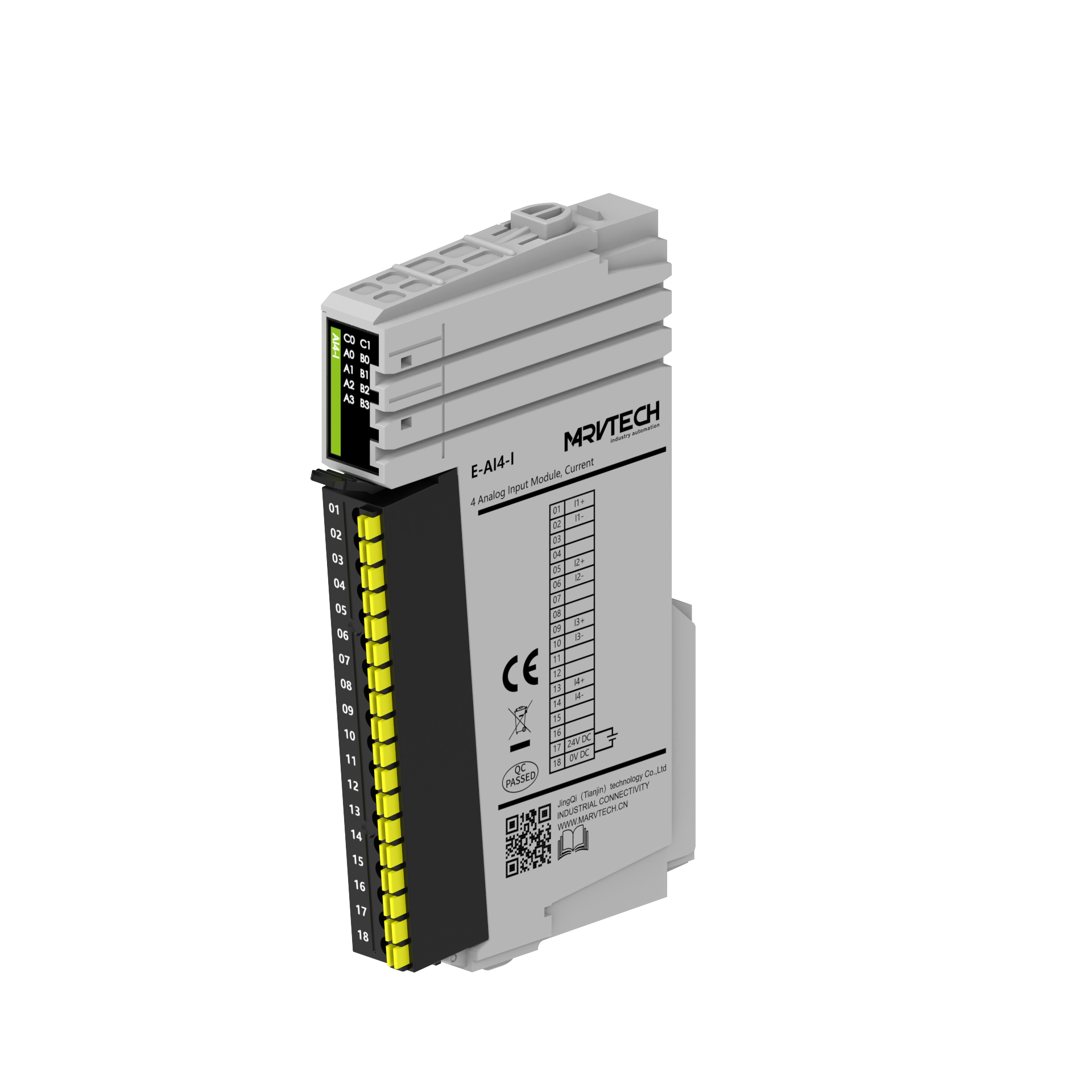

E-Al4-I/1

模拟量输入模块产品特点: ●供电与信号隔离 ●体积紧凑，节省更多的安装空间 ●可选配刺破式、弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度

商业数据
订货号	型号	规格
40001304	E-Al4-I/1	E系列模拟量输入模块，4通道，电流诊断功能，0~20mA,4~20mA,弹片端子
40001305	E-Al4-V/1	E系列模拟量输入模块，4通道，电压诊断功能，0~5V,0~10V,5~10V DC,弹片端子
40001317	E-Al4-I/IDC/1	E系列模拟量输入模块，4通道，电流诊断功能，0~20mA,4~20mA,刺破端子
40001318	E-Al4-V/IDC/1	E系列模拟量输入模块，4通道，电压诊断功能，0~5V,0~10V,5~10V DC,刺破端子

基础参数
型号	E-Al4-1/1 E-Al4-V/1
防护等级	IP20
外形尺寸(长×宽×厚)	104×12×66mm
重量	52.5g
操作温度	-25℃...70℃
操作湿度	5%.….95%
操作大气压	80KPa..106KPa

技术参数
输入类型	模拟量输入
输入方式	模拟量电流输入	模拟量电压输入
模拟量通道	4
输入过程数据	10 Byte
电流输入范围	0~20mA;4~20mA	0~5V;0~10V;5~10V DC
输入误差	<±0.3%满量程
测量显示格式	16 bit无符号整数
分辨率	16 bit
出厂设置	端口不使用
纹波	<1%
诊断上传	支持
过压/短接保护	支持
隔离	供电与信号隔离
静态工作电流	≤100mA

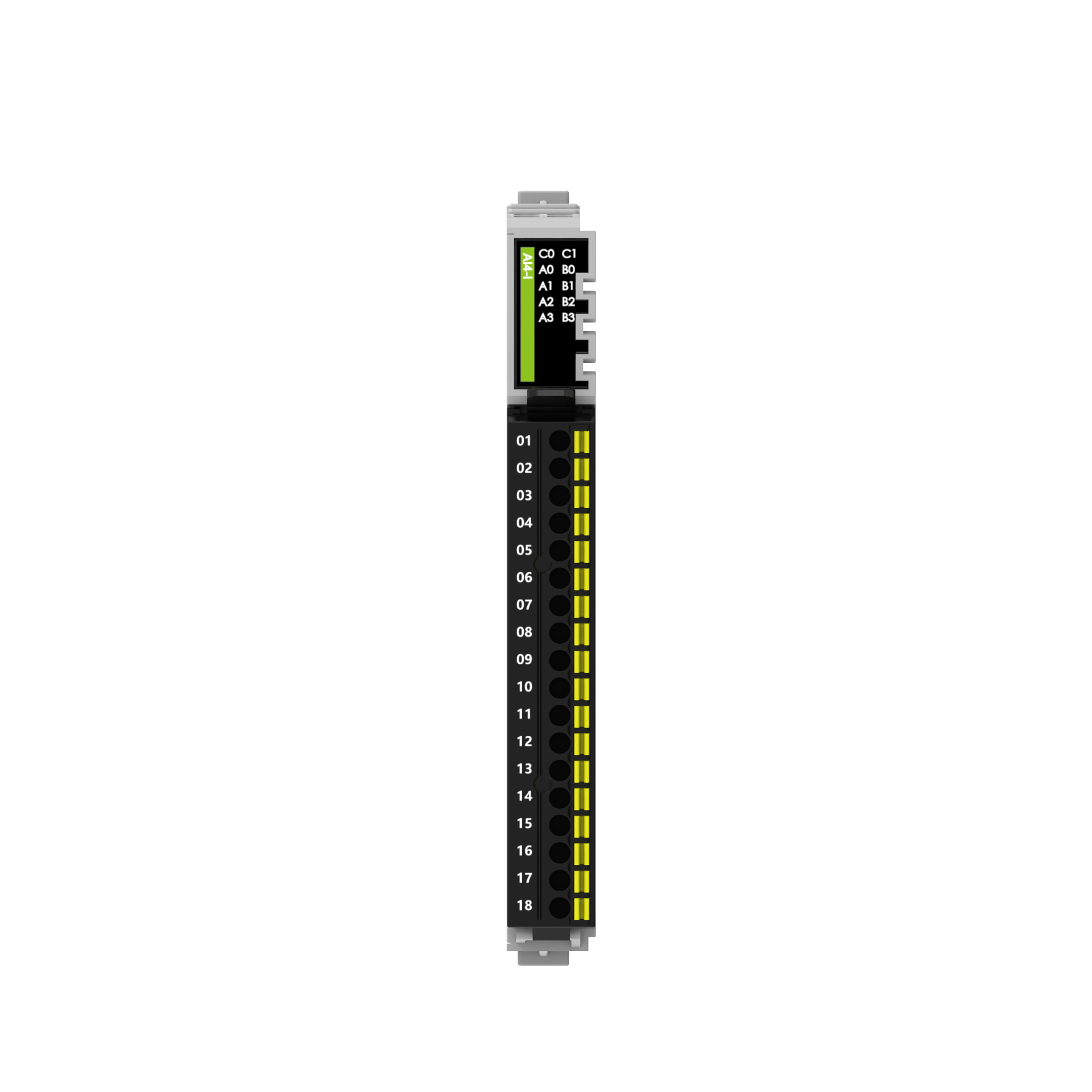

指示灯
CO	绿色：电源正常
A0/A1/A2/A3	绿色：通道正常红色：通道报错
