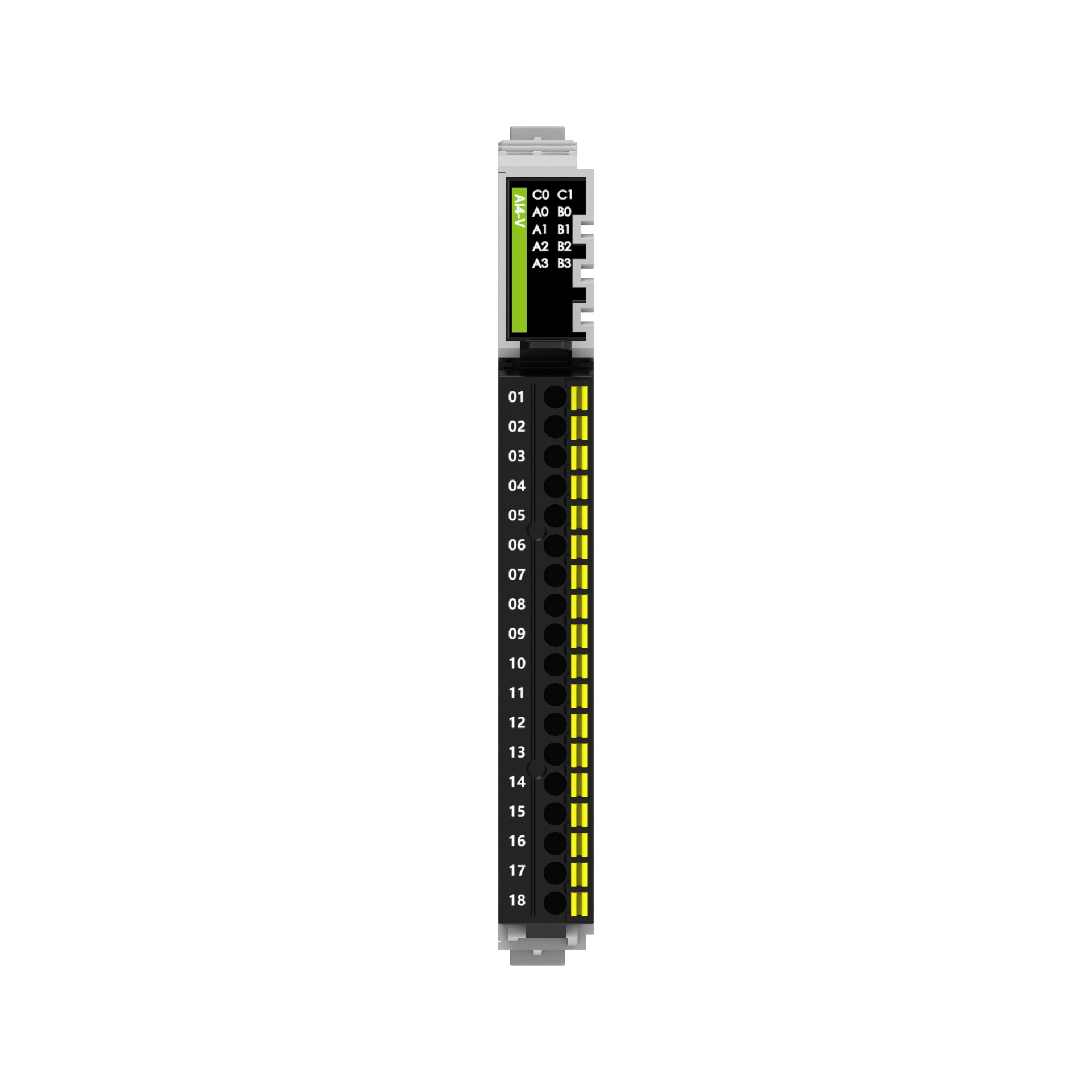

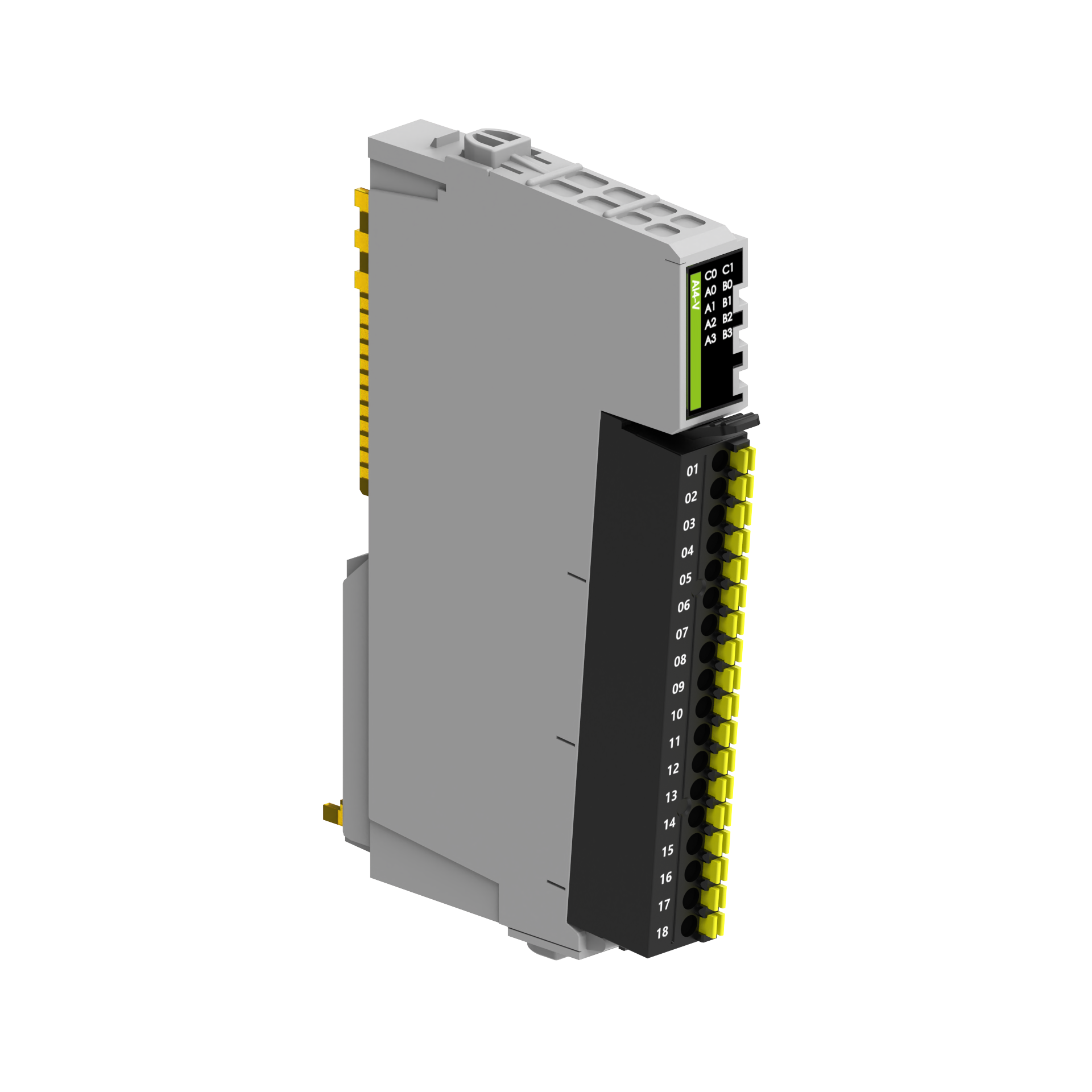

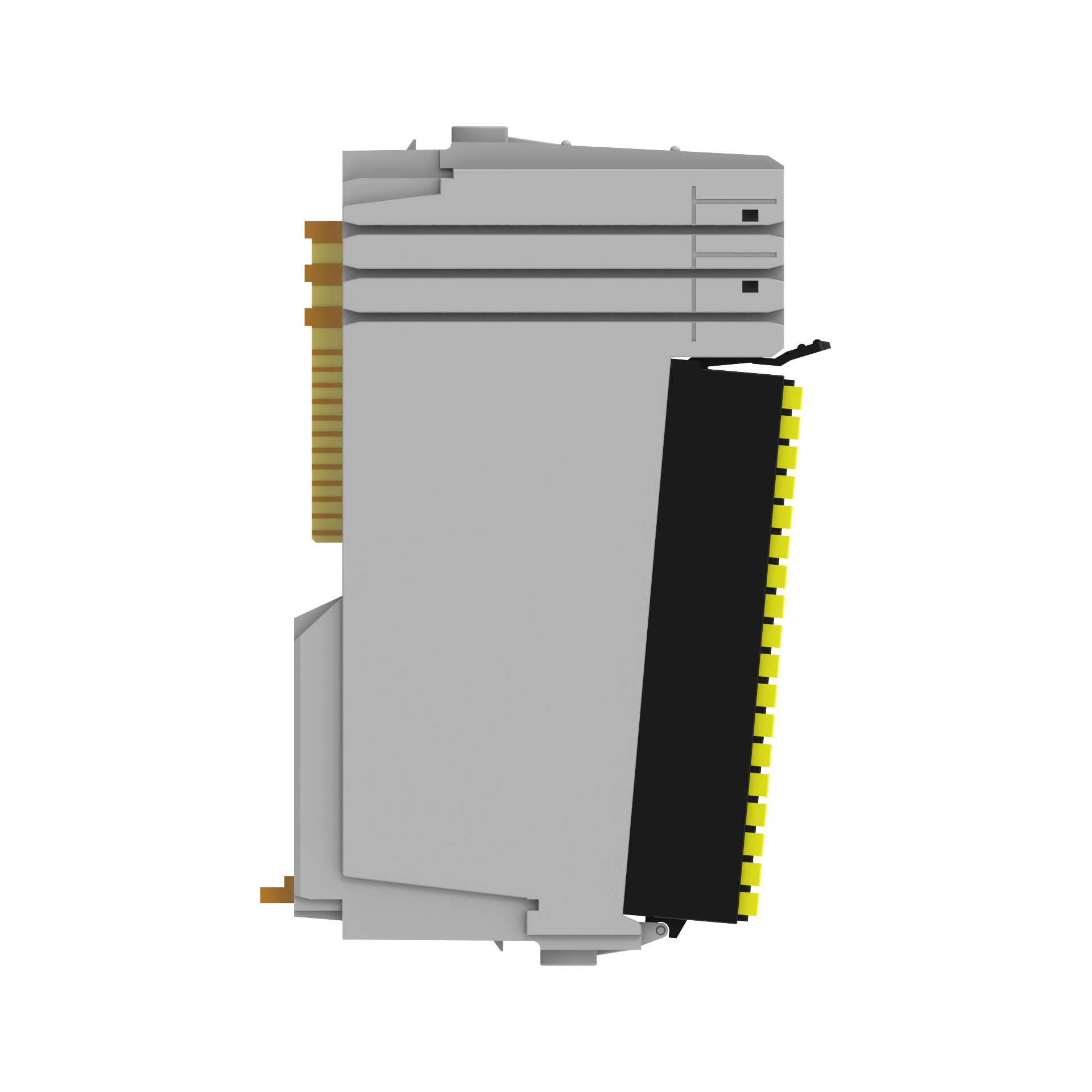

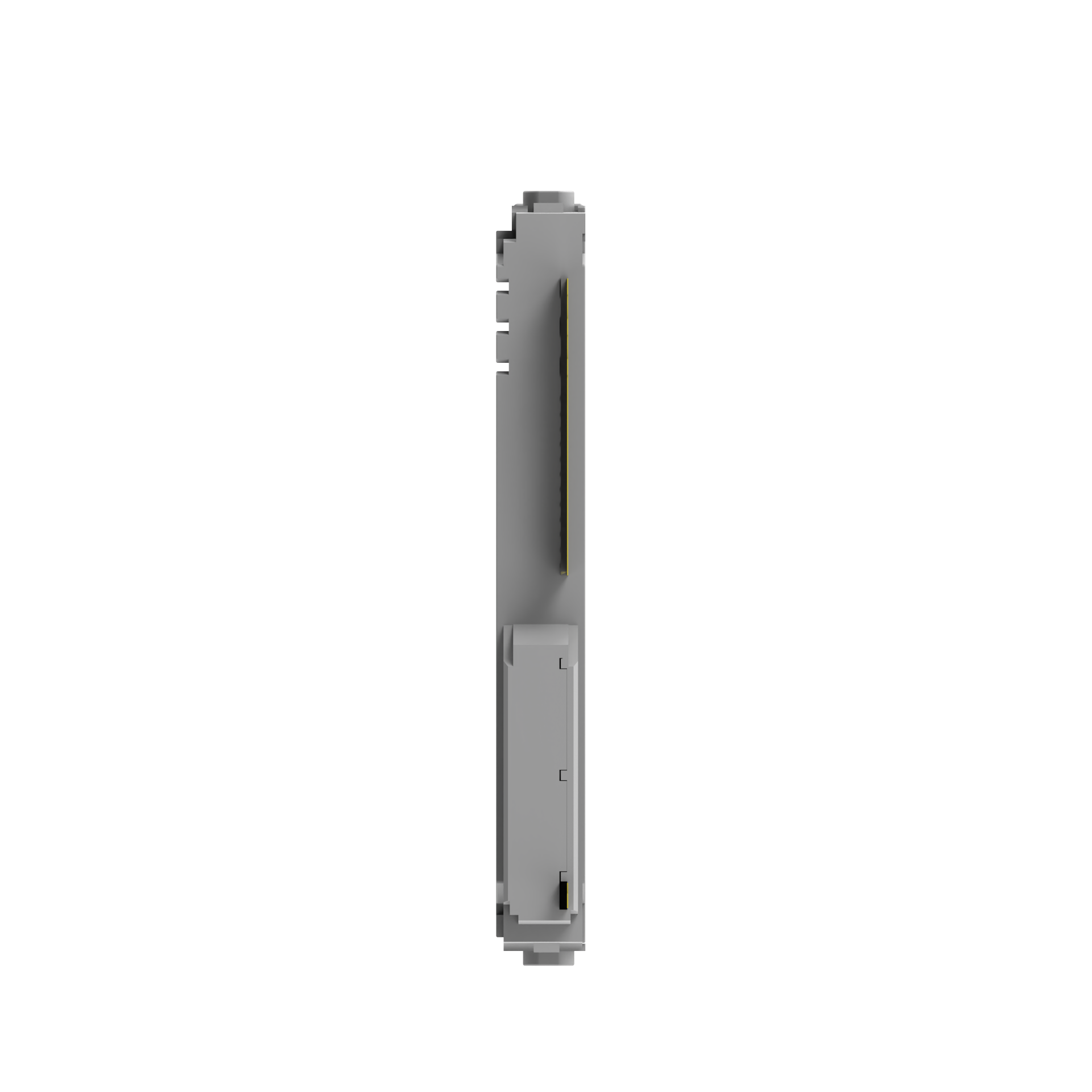

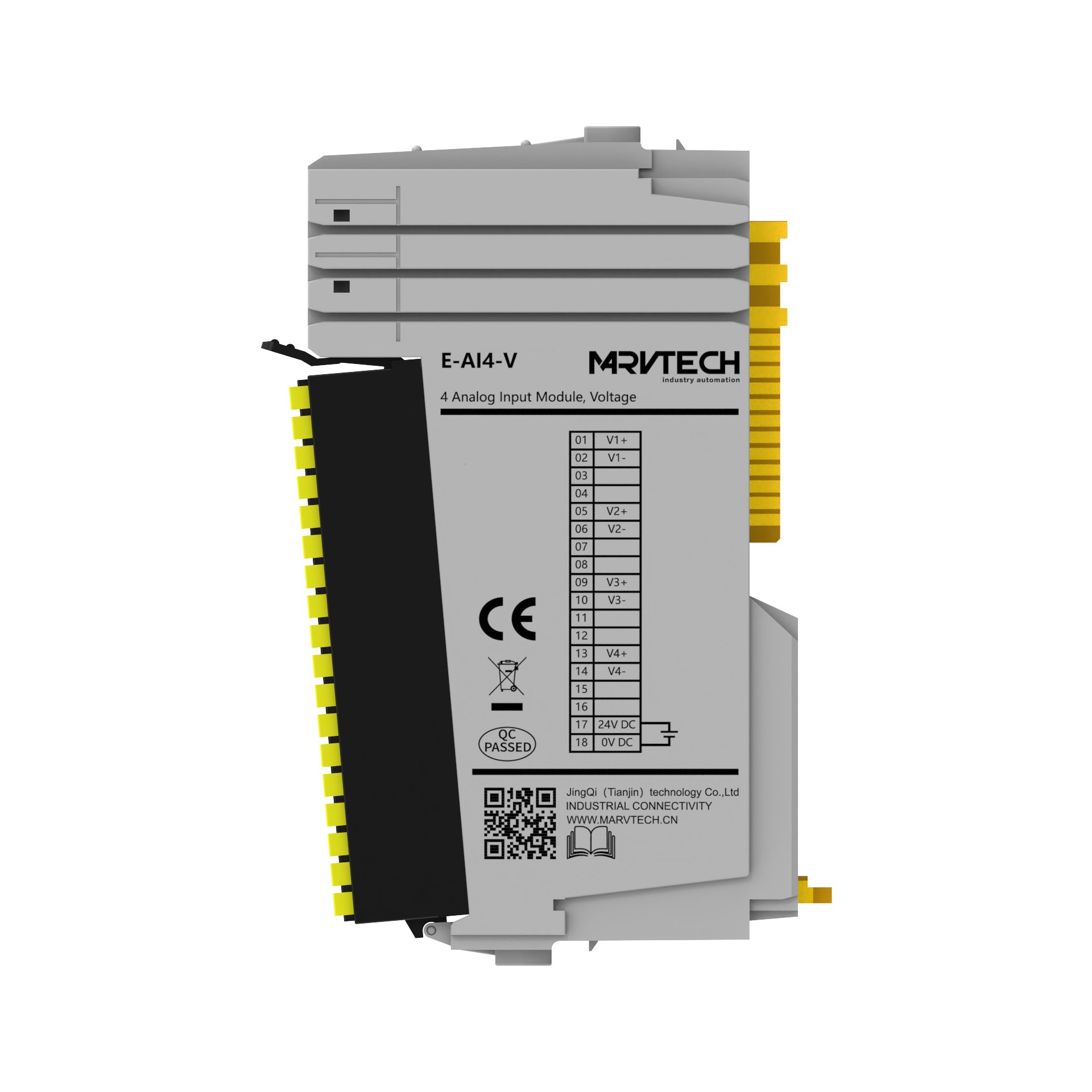

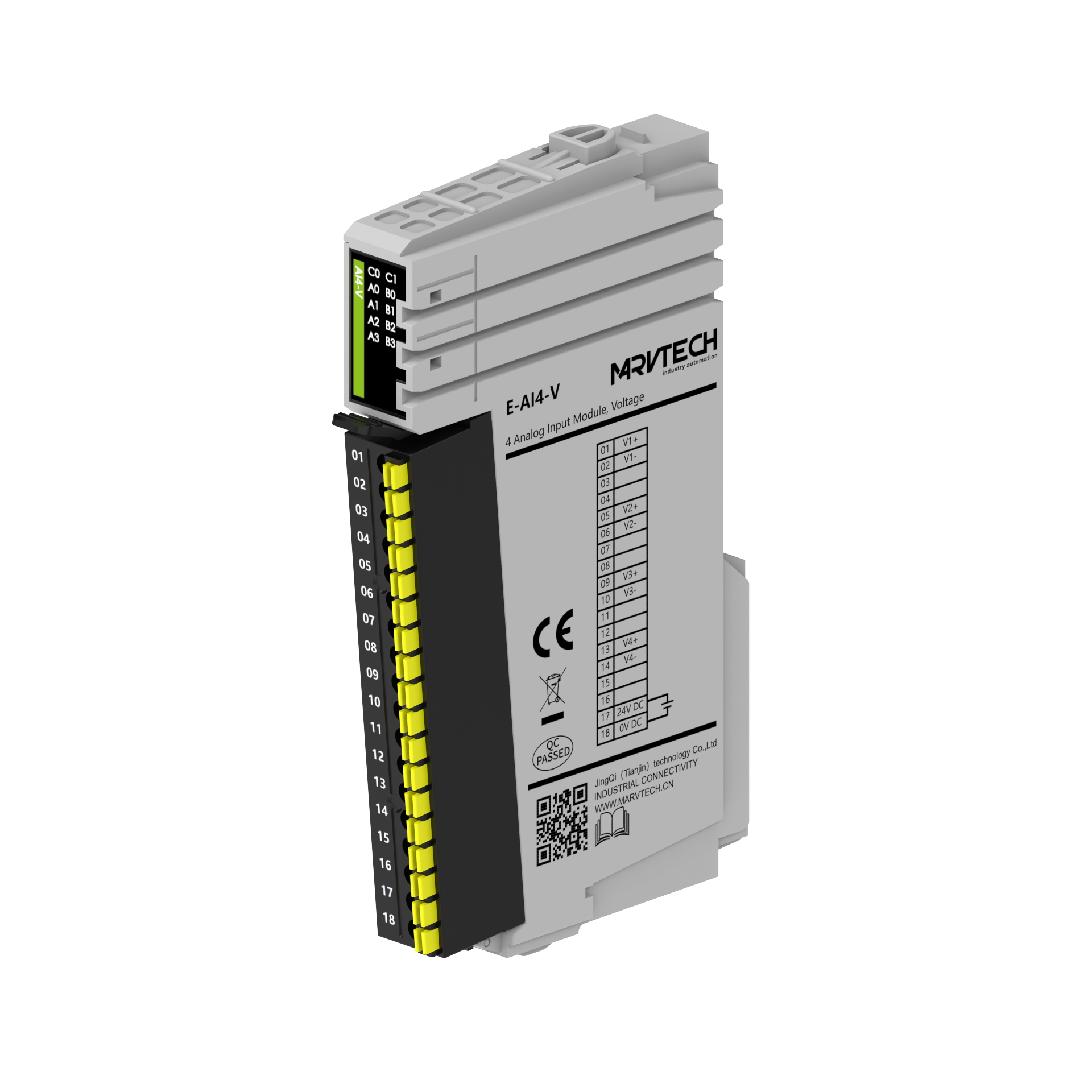

E-AI4-V
| 模拟量输入模块 产品特点: ●光耦隔离 ●体积紧凑，节省更多的安装空间 ●可选配刺破式、弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度 |
||||||
| 商业数据 | ||
| 订货号 | 型号 | 规格 |
| 40001276 | E-Al4-I | E系列模拟量输入模块，4通道，电流 诊断功能，0~20mA,4~20mA |
| 40001277 | E-Al4-V | E系列模拟量输入模块，4通道，电压 诊断功能，0~5V,0~10V,5~10V DC |
| 基础参数 | ||
| 型号 | E-Al4-1 | E-Al4-V |
| 防护等级 | IP20 | |
| 外形尺寸 | 104×61×12mm | |
| 重量 | ||
| 操作温度 | -25℃..70℃ | |
| 操作湿度 | 5%.…95% | |
| 操作大气压 | 80KPa..106KPa | |
| 技术参数 | ||
| 输入类型 | 模拟量输入 | |
| 输入方式 | 模拟量电流输入 | 模拟量电压输入 |
| 模拟量通道 | 4 | |
| 电流输入范围 | 0~20mA;4~20mA | 0~5V;0~10V;5~10V DC |
| 输入误差 | <±0.3%满量程 | |
| 分辨率 | 16 bit | |
| 测量显示格式 | 0~65535 | |
| 出厂设置 | 端口不使用 | |
| 波纹 | <1% | |
| 诊断上传 | 支持 | |
| 热插拔 | 支持 | |
| 过压/短接保护 | 支持 | |
| 隔离 | 光耦隔离 | |
| 静态工作电流 | ≤100mA | |
| 指示灯 | ||
| CO | 绿色：电源正常 | |
| A0/A1/A2/A3 | 绿色：通道正常红色：通道报错 | |
