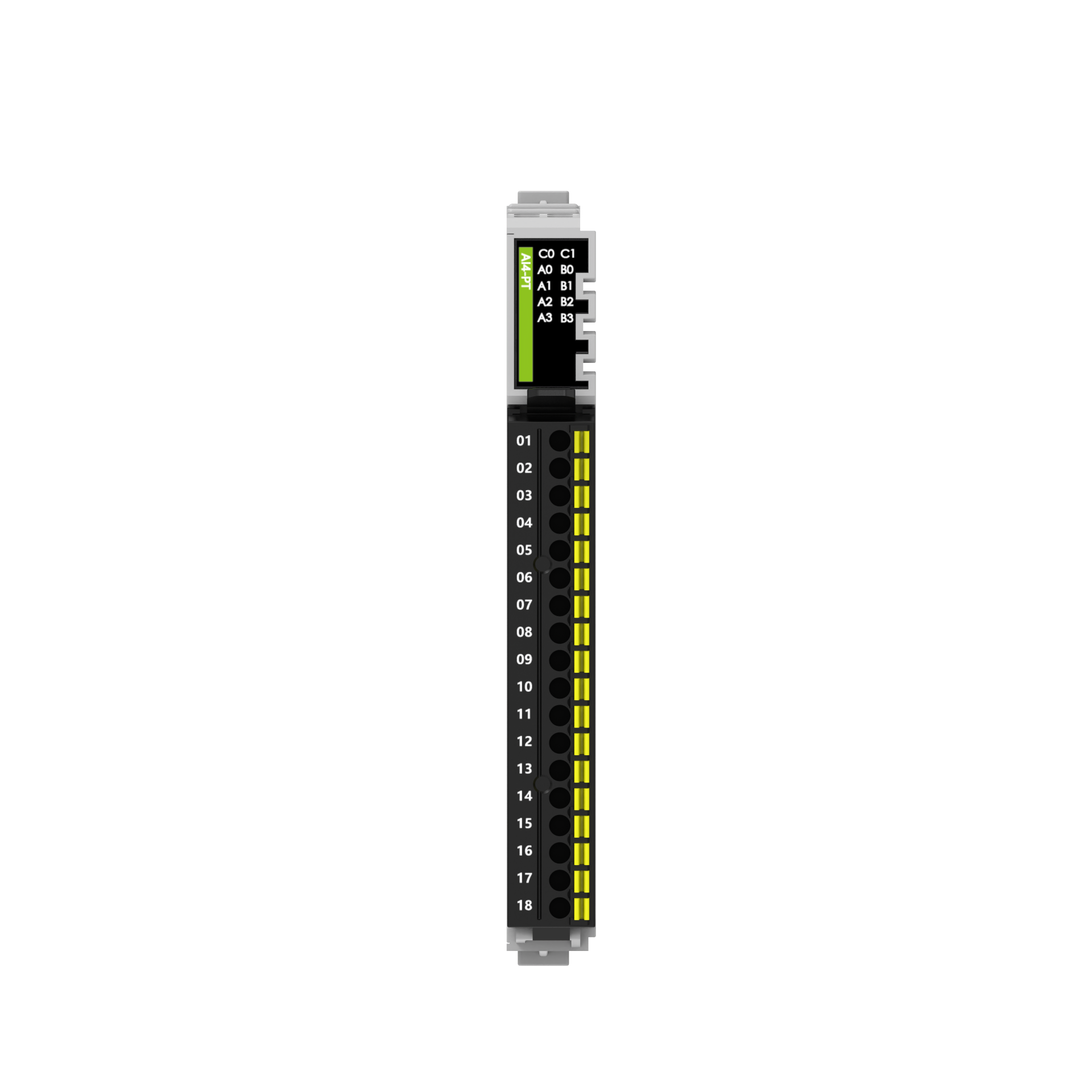

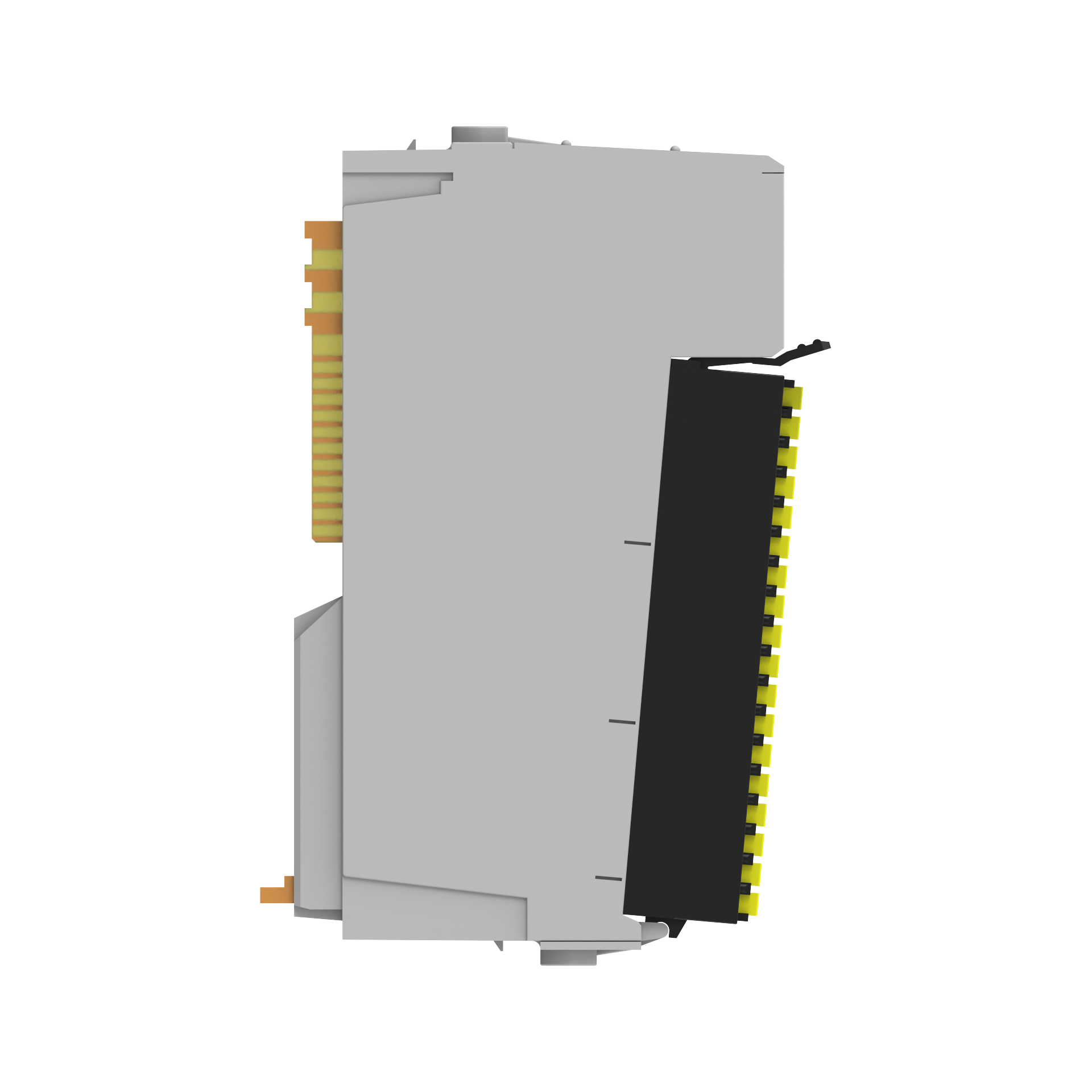

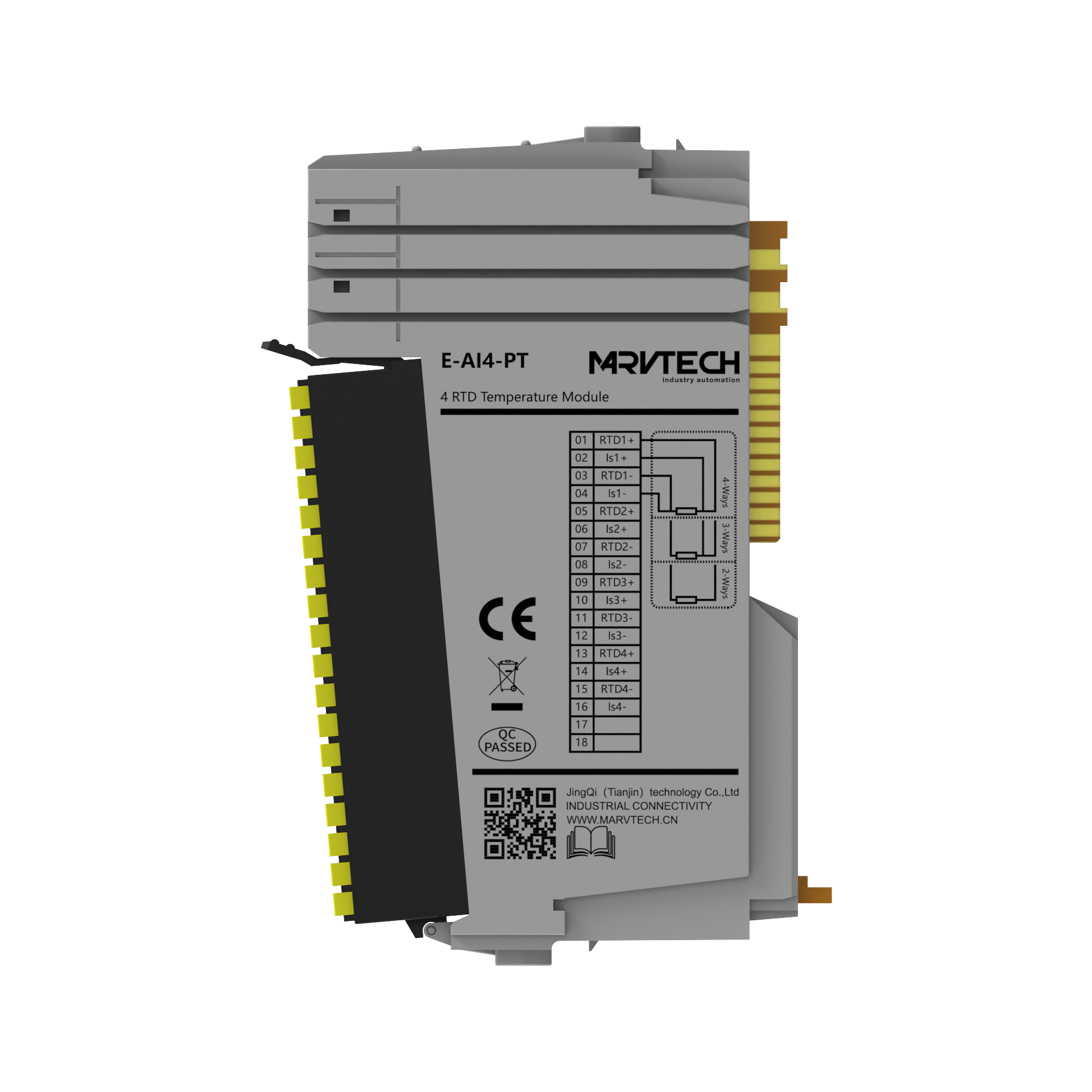

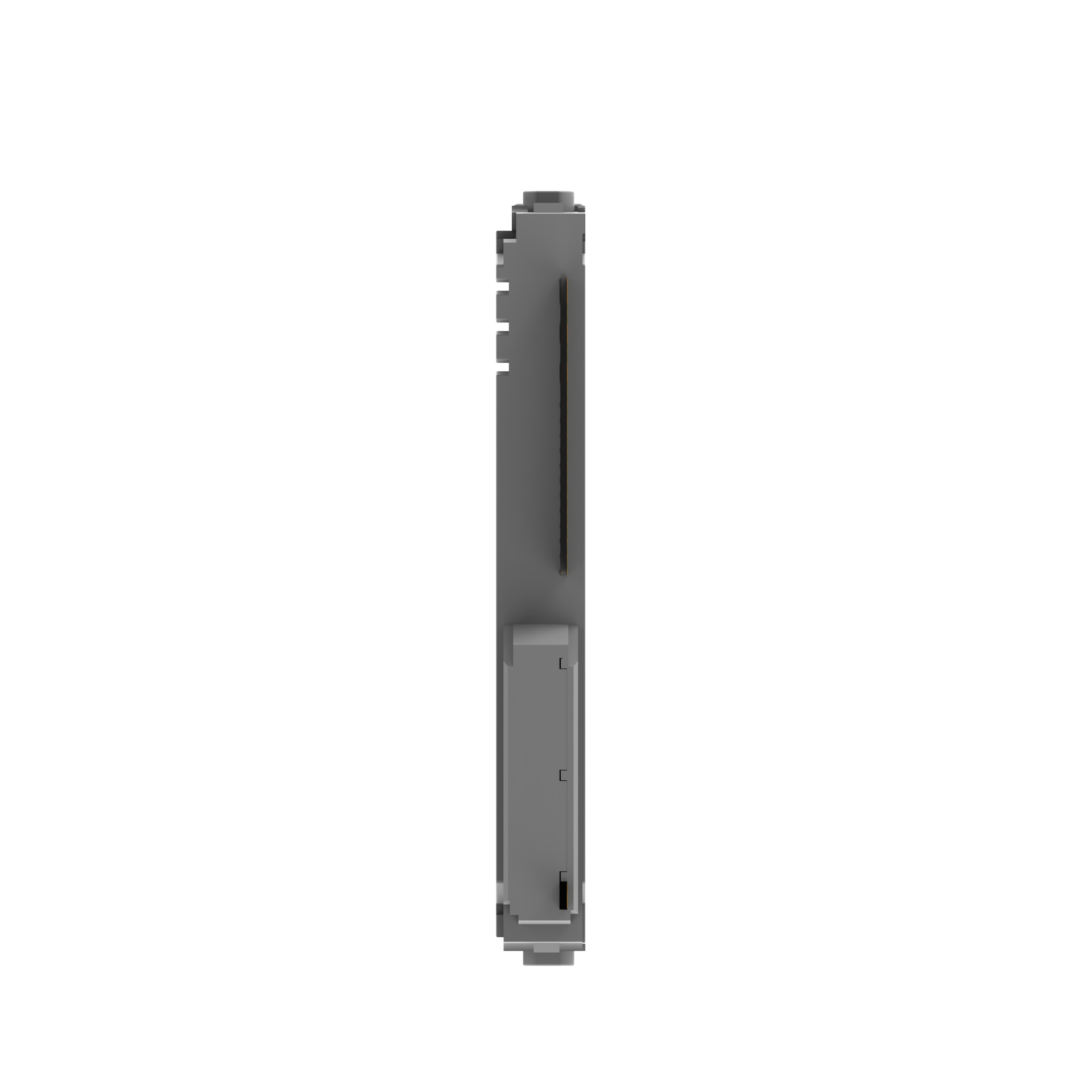

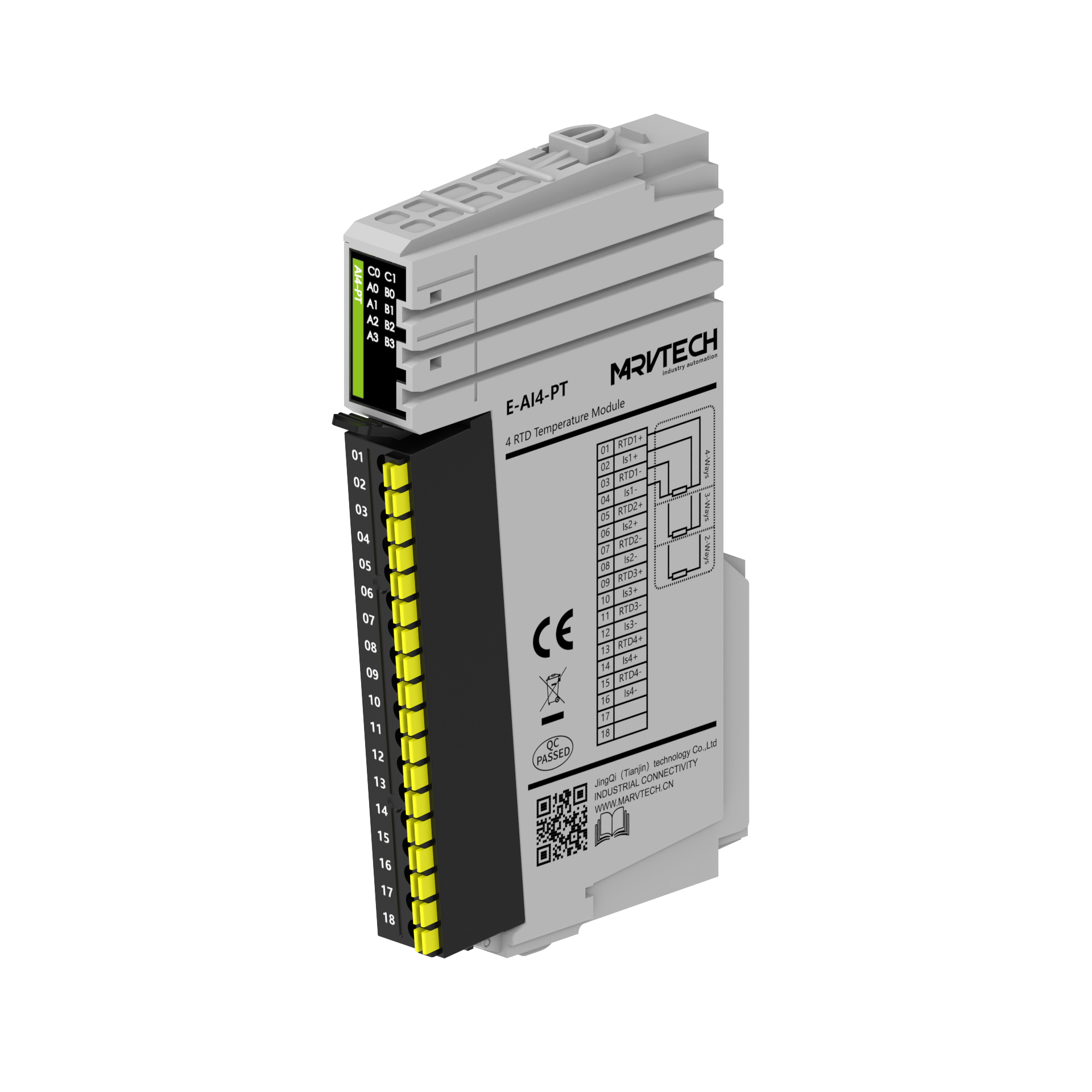

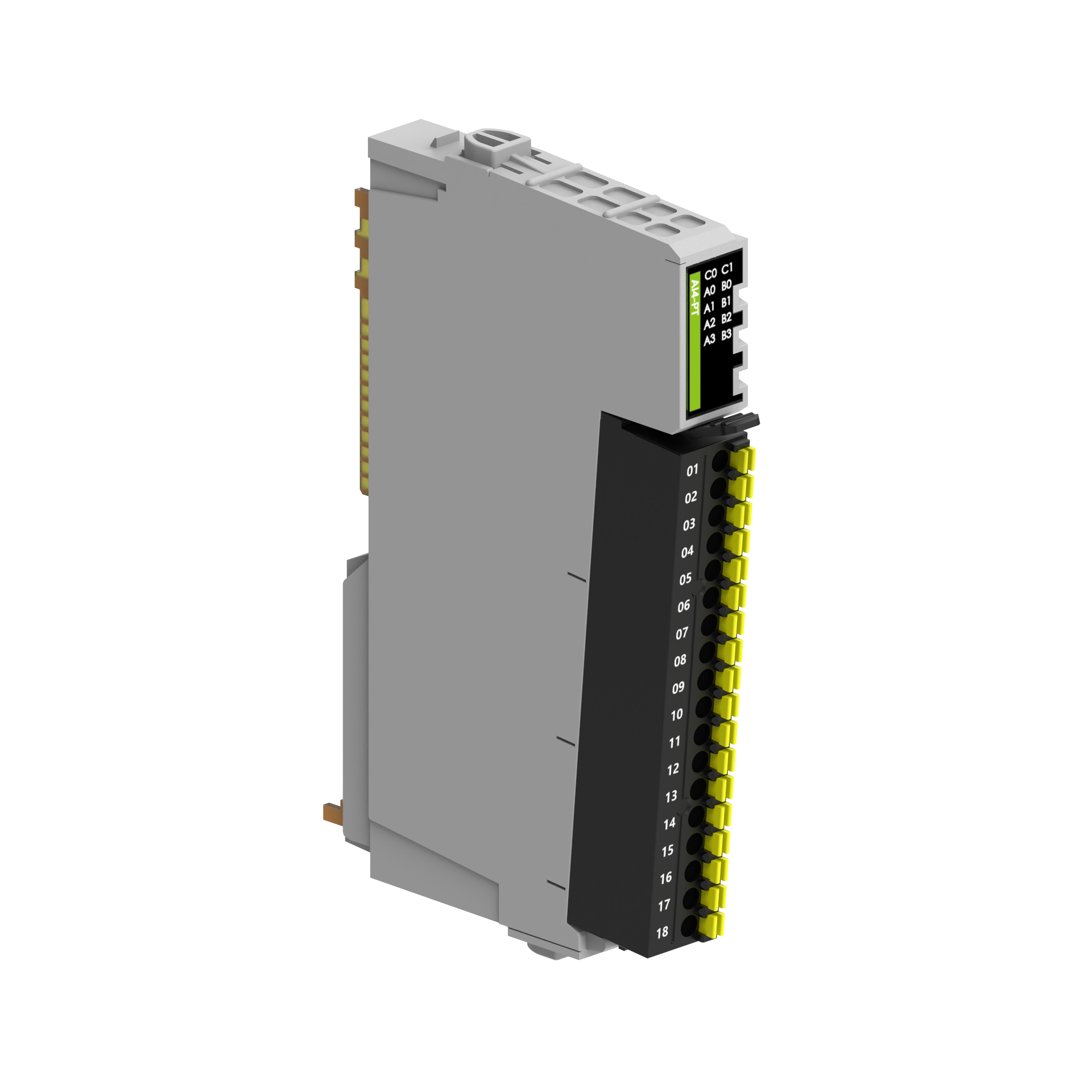

E-AI4-PT/1

温度测量模块产品特点: ●供电与信号隔离 ●体积紧凑，节省更多的安装空间 ●可选配刺破式、弹片式端子，节省配线时间 ●插槽式安装，提供稳定的结构和更快的响应速度

商业数据
订货号	型号	规格
40001308	E-Al4-TC/1	E系列温度模块，4通道，热电偶诊断功能， J/K/E/N/R/S/B/T,弹片端子
40001309	E-Al4-PT/1	E系列温度模块，4通道，热电阻诊断功能， PT100/PT500/PT1000,弹片端子
40001321	E-Al4-TC/DC/1	E系列温度模块，4通道，热电偶诊断功能， J/K/E/N/R/S/B/T,刺破端子
40001322	E-Al4-PT/IDC/1	E系列温度模块，4通道，热电阻诊断功能， PT100/PT500/PT1000,刺破端子

基础参数
型号	E-Al4-TC/1	E-Al4-PT/1
防护等级	IP20
外形尺寸(长×宽×厚)	104×12×66mm
重量	52.5g
操作温度	-25℃..70℃
操作湿度	5%.….95%
操作大气压	80KPa..106KPa

技术参数
输入类型	热电偶输入	热电阻输入
输入通道	4
输入过程数据	12 Byte
输入类型	J/K/E/N/R/S/B/T	PT100/PT500/PT1000
接线方式	两线	两线/三线/四线
分辨率	16 bit
测量误差	J/E/N/R/S/B:<±2℃ K:-200℃~0℃<±3℃,0℃~1300℃<±2℃ T:-250℃~0℃:<±0.7%,0℃~400℃:<±0.2%	两线：<±0.3% 其他：<±0.2%
功能设定	断线检测(断线后数值清零) 测量上下限检测上下阈值设定
诊断上传	支持
出厂设置	端口不使用
过压/短接保护	支持
隔离	供电与信号隔离
静态工作电流	≤100mA

指示灯
CO	绿色：电源正常
