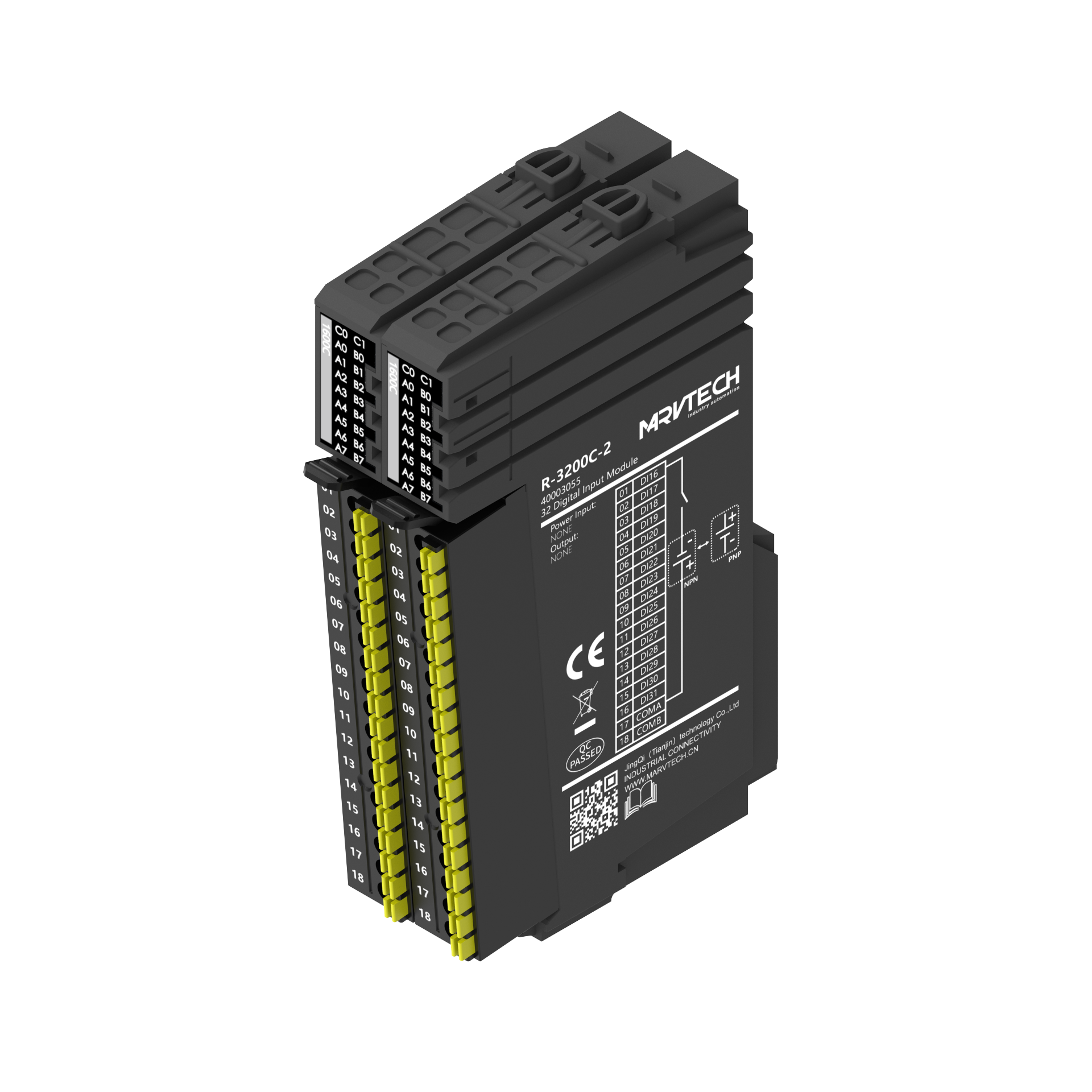

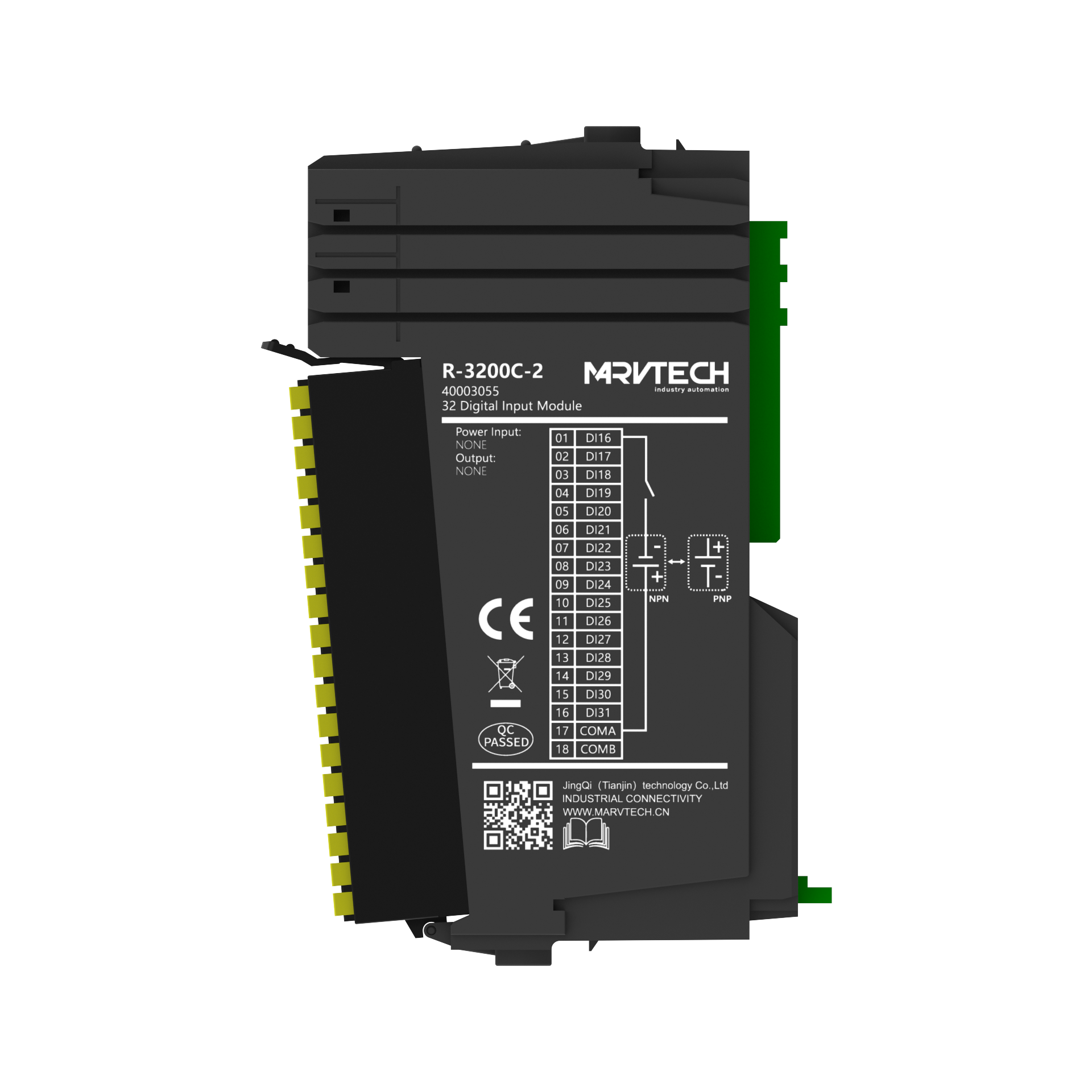

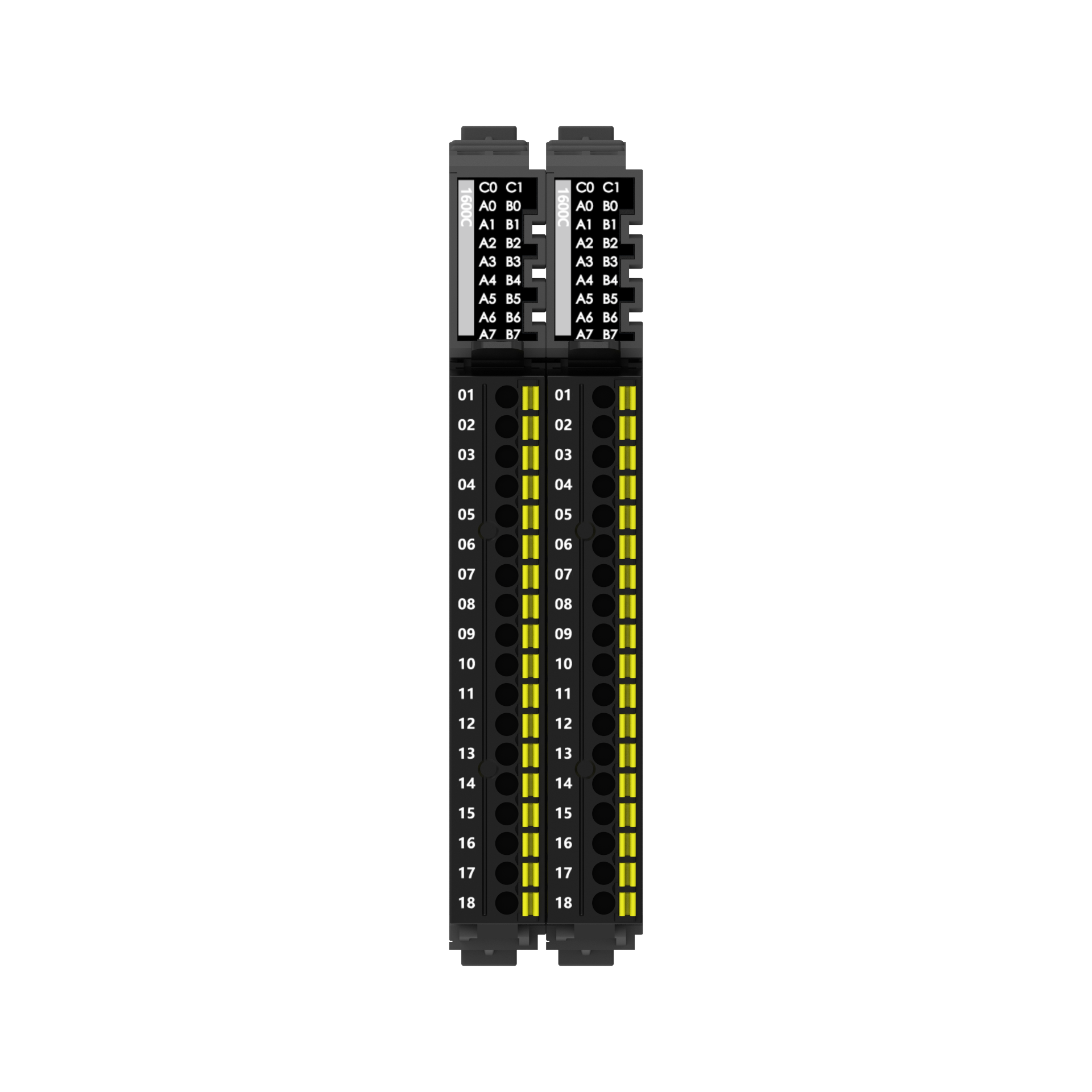

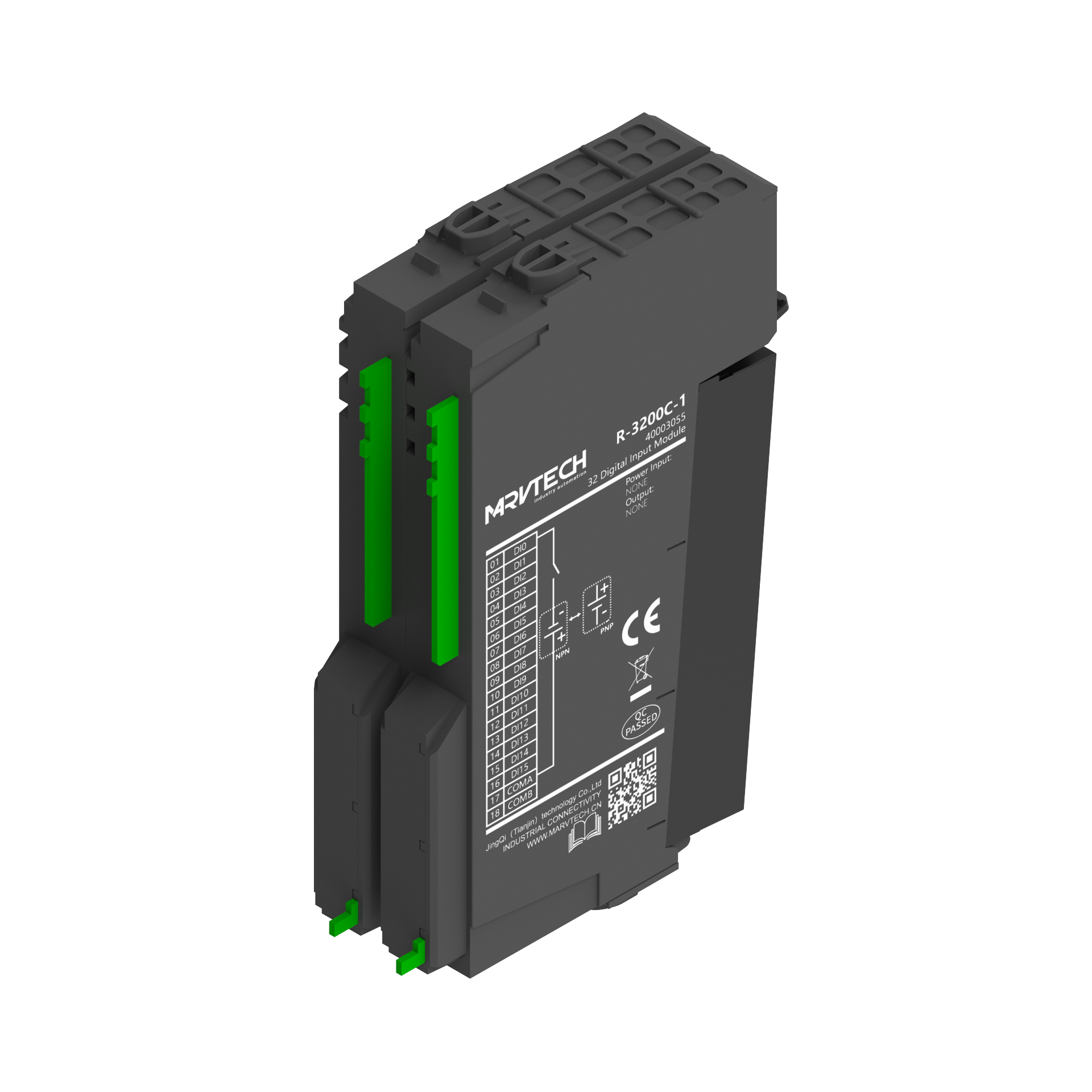

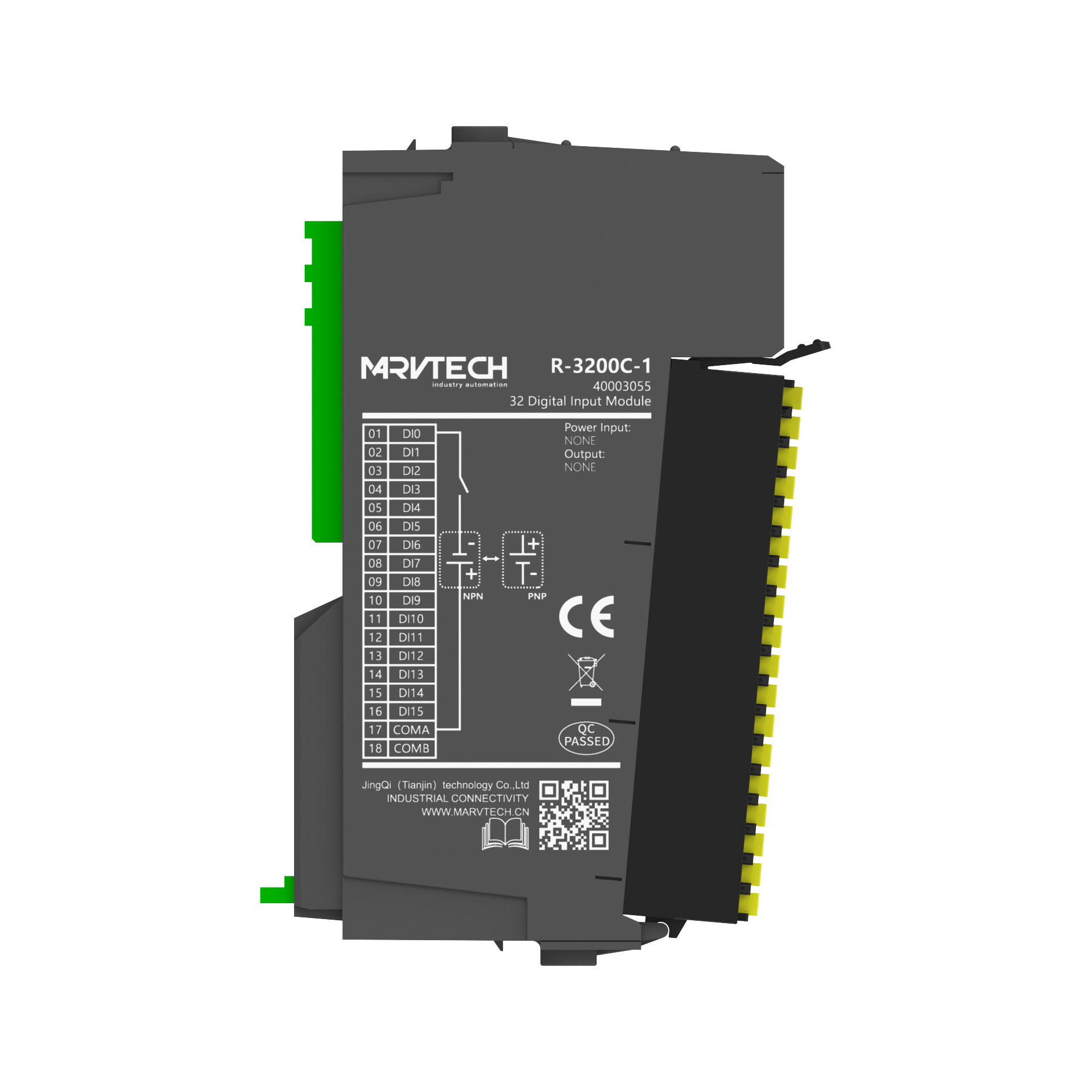

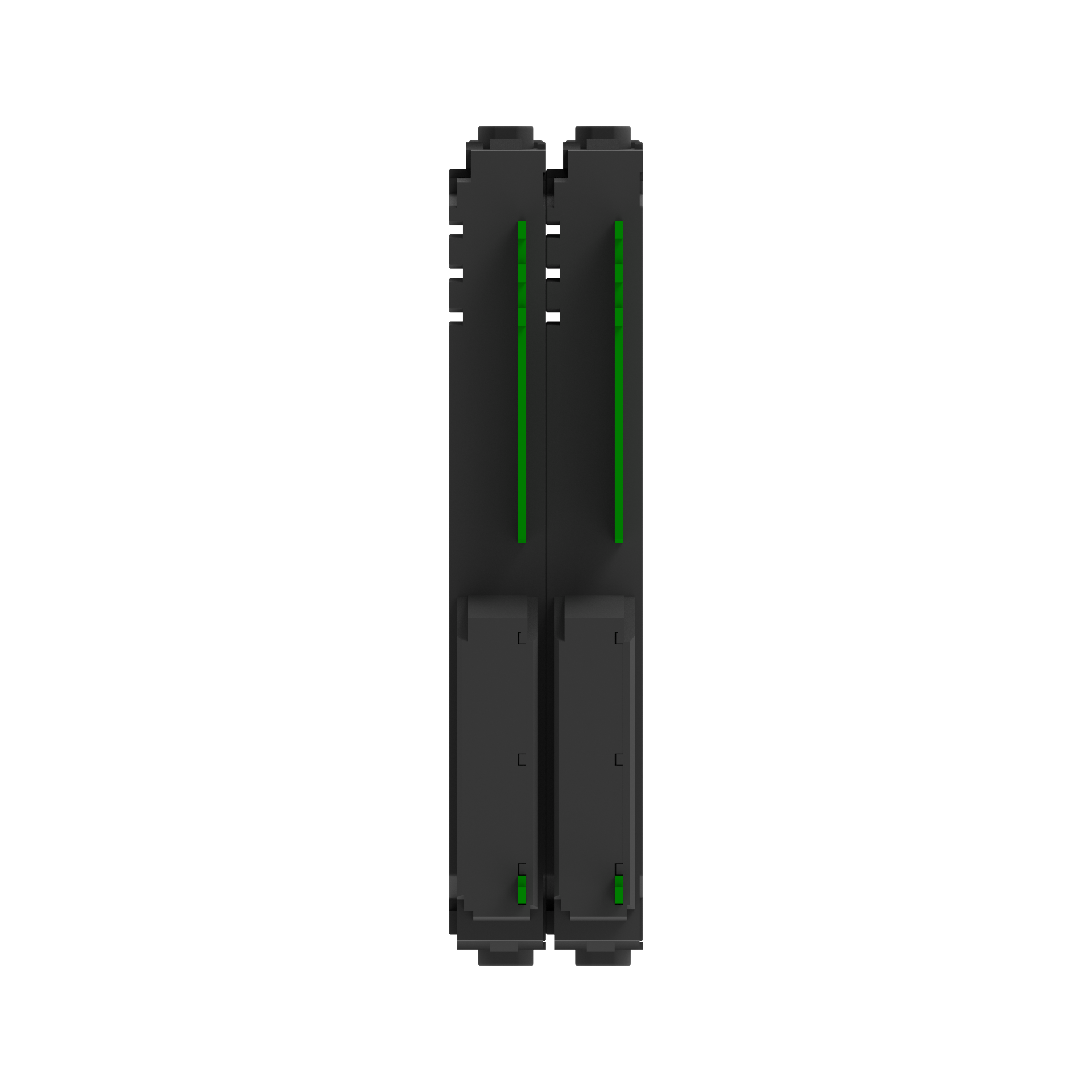

R-3200C
| 数字量输入模块 产品特点： ·供电与信号隔离 ·连接稳定 ·体积紧凑，节省更多安装空间 ·可选配刺破式、弹片式端子，节省配线时间 |
|||||
| 商业数据 | |||||||
| 订货号 | 型号 | 规格 | |||||
| 40003050 | R-1600C | R系列数字量输入模块，16通道，PNP/NPN 24VDC,诊断功能，弹片端子 |
|||||
| 40003066 | R-1600C/IDC | R系列数字量输入模块，16通道，PNP/NPN 24VDC,诊断功能，刺破端子 |
|||||
| 40003055 | R-3200C | R系列数字量输入模块，32通道，PNP/NPN 24VDC,诊断功能，弹片端子 |
|||||
| 40003067 | R-3200C/IDC | R系列数字量输入模块，32通道，PNP/NPN 24VDC,诊断功能，刺破端子 |
|||||
| 40003079 | R-1600C-A | R系列数字量输入模块，16通道，PNP/NPN 24VDC,诊断功能，弹片端子(无诊断字节) |
|||||
| 40003089 | R-1600C/IDC-A | R系列数字量输入模块，16通道，PNP/NPN 24VDC,诊断功能，刺破端子(无诊断字节) |
|||||
| 40003084 | R-3200C-A | R系列数字量输入模块，32通道，PNP/NPN 24VDC,诊断功能，弹片端子(无诊断字节) |
|||||
| 40003090 | R-3200C/IDC-A | R系列数字量输入模块，32通道，PNP/NPN 24VDC,诊断功能，刺破端子(无诊断字节) |
|||||
| 基础参数 | |||||||
| 型号 | R-1600C | R-3200C | |||||
| 防护等级 | IP20 | ||||||
| 外形尺寸(长×宽×厚) | 104×12×86mm | 104×24×86mm | |||||
| 重量 | 72.5g | 140g | |||||
| 操作温度 | -25℃..70℃ | ||||||
| 操作湿度 | 5%.….95% | ||||||
| 操作大气压 | 80KPa...106KPa | ||||||
| 技术参数 | |||||||
| 输入类型 | 数字量输入 | ||||||
| 输入方式 | P NP/NPN型 | ||||||
| 输入通道 | 16 | 32 | |||||
| 输入过程数据 | 4 Byte | 6 Byte | |||||
| 输入过程数据(无诊断字节) | 2 Byte | 4 Byte | |||||
| “0”信号 | PNP时：-3~5V NPN时：11~30V | ||||||
| “1”信号 | PNP时：11~30V NPN时：-3~5V | ||||||
| 软件滤波时间 | 支持 | ||||||
| 诊断上传 | 支持 | ||||||
| 热插拔 | 支持 | ||||||
| 过压/短接保护 | 支持 | ||||||
| 隔离 | 光耦隔离 | ||||||
| 静态工作电流 | ≤100mA | ||||||
| 扩展模块 指示灯 | |||||||
| RUN(CO) | 红 | 红 | 红 | 红绿交替闪烁 | 绿 | 绿 | |
| ERR(C1) | 红 | 熄灭 | 熄灭 | 熄灭 | 红 | 绿 | |
| 状态 | 上电未初始化 | 正在重新初始化 | 内部总线超时 | 模块匹配故障 | 功能故障 | 正常运行 | |
| I0 | 绿色：通道信号正常 红色：通道信号异常 | ||||||
