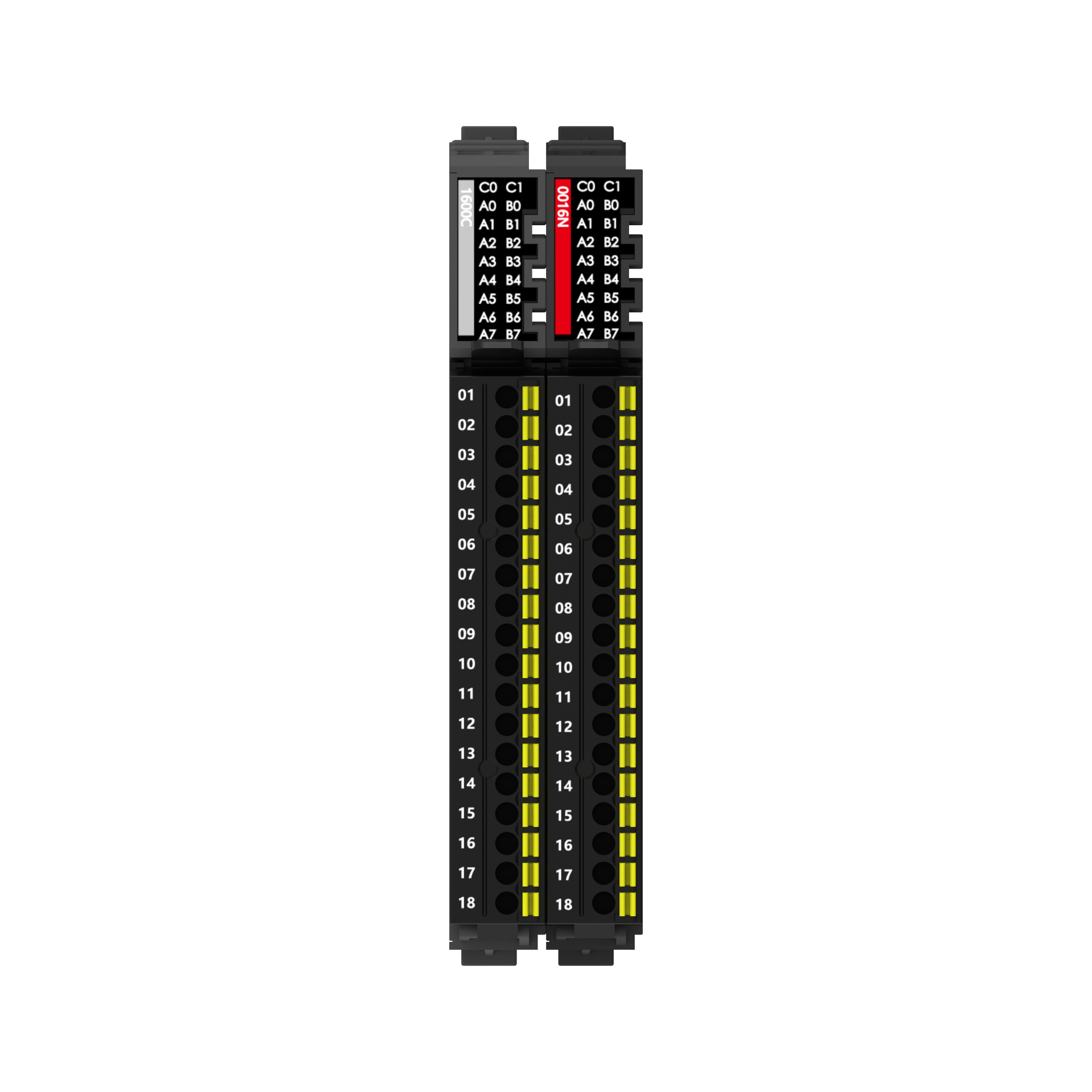

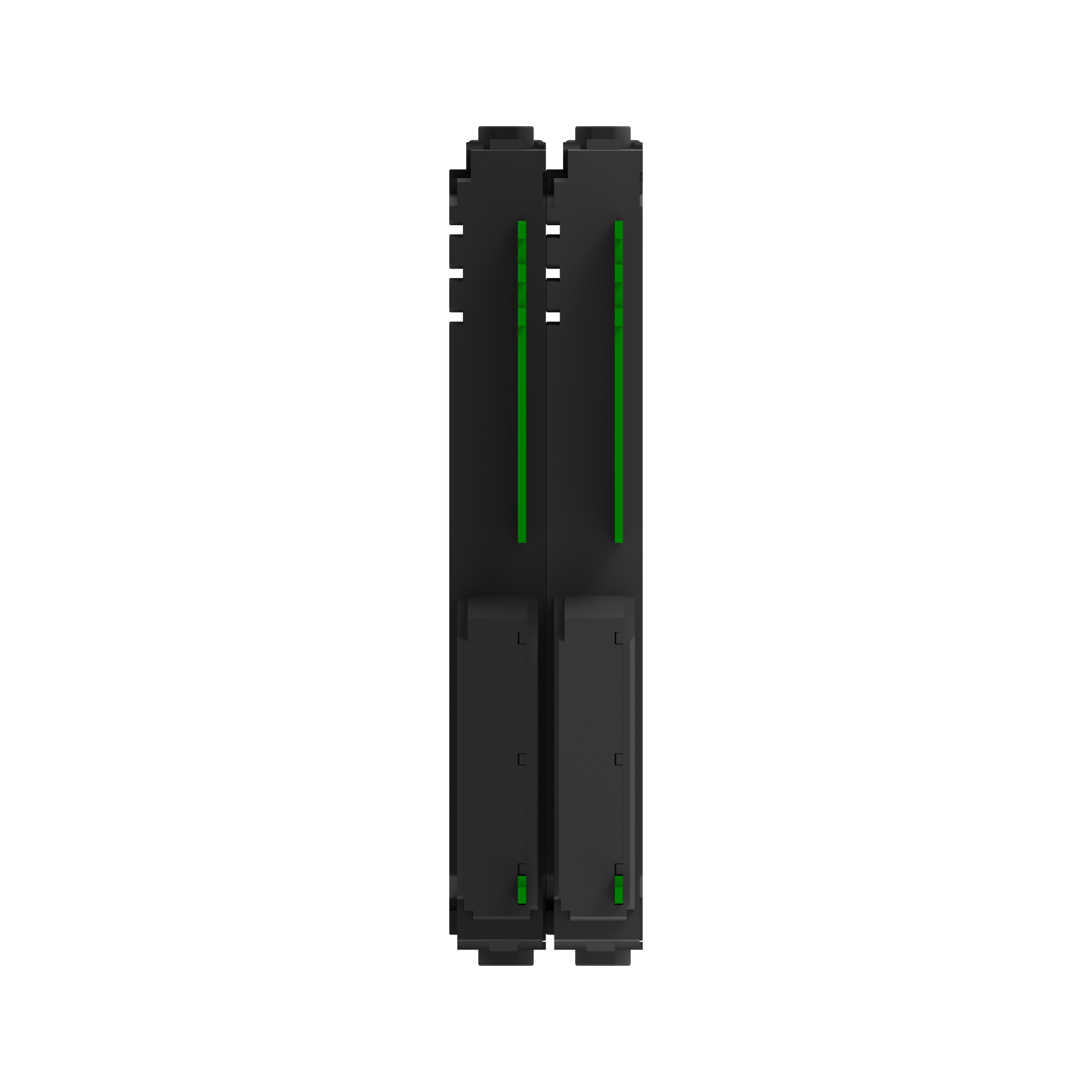

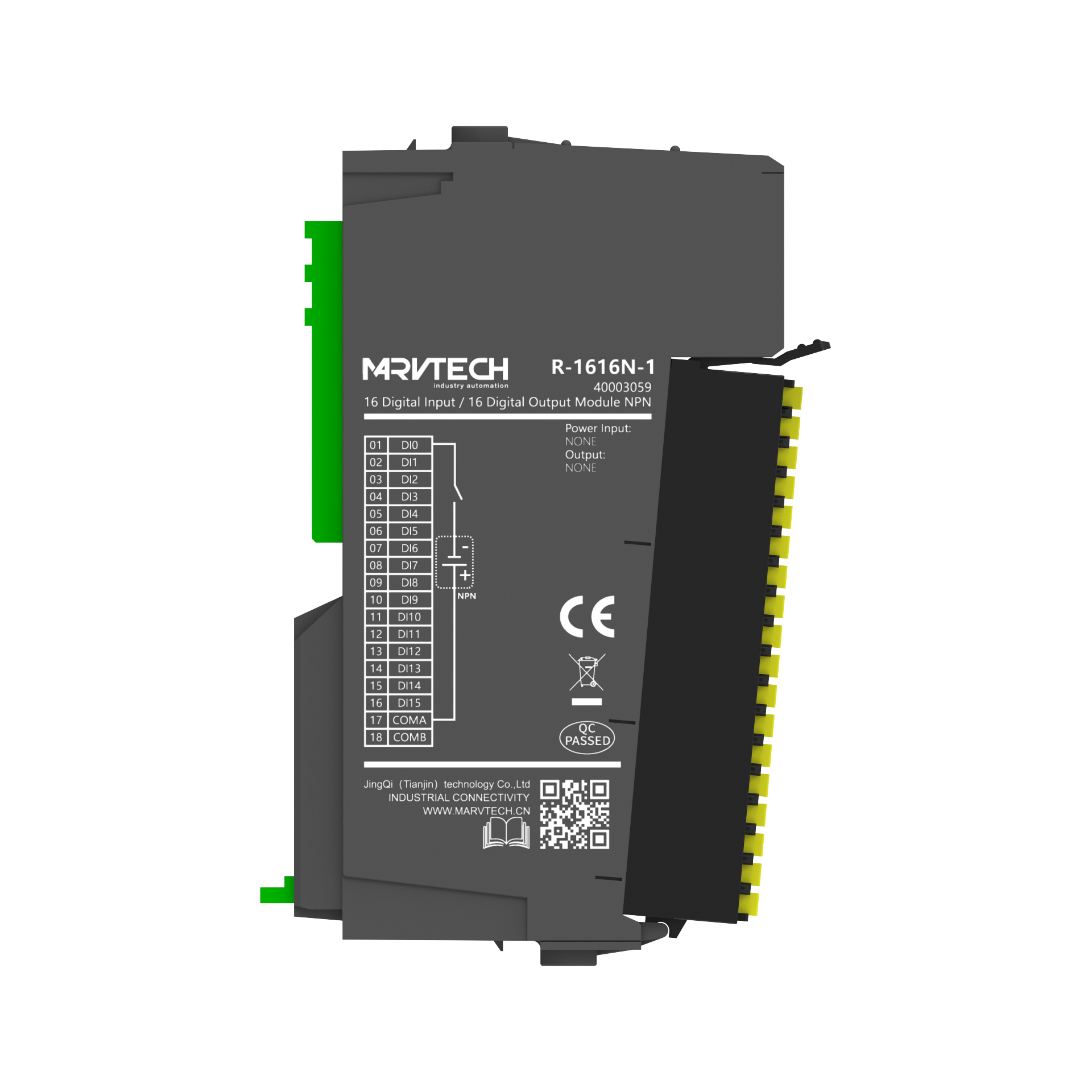

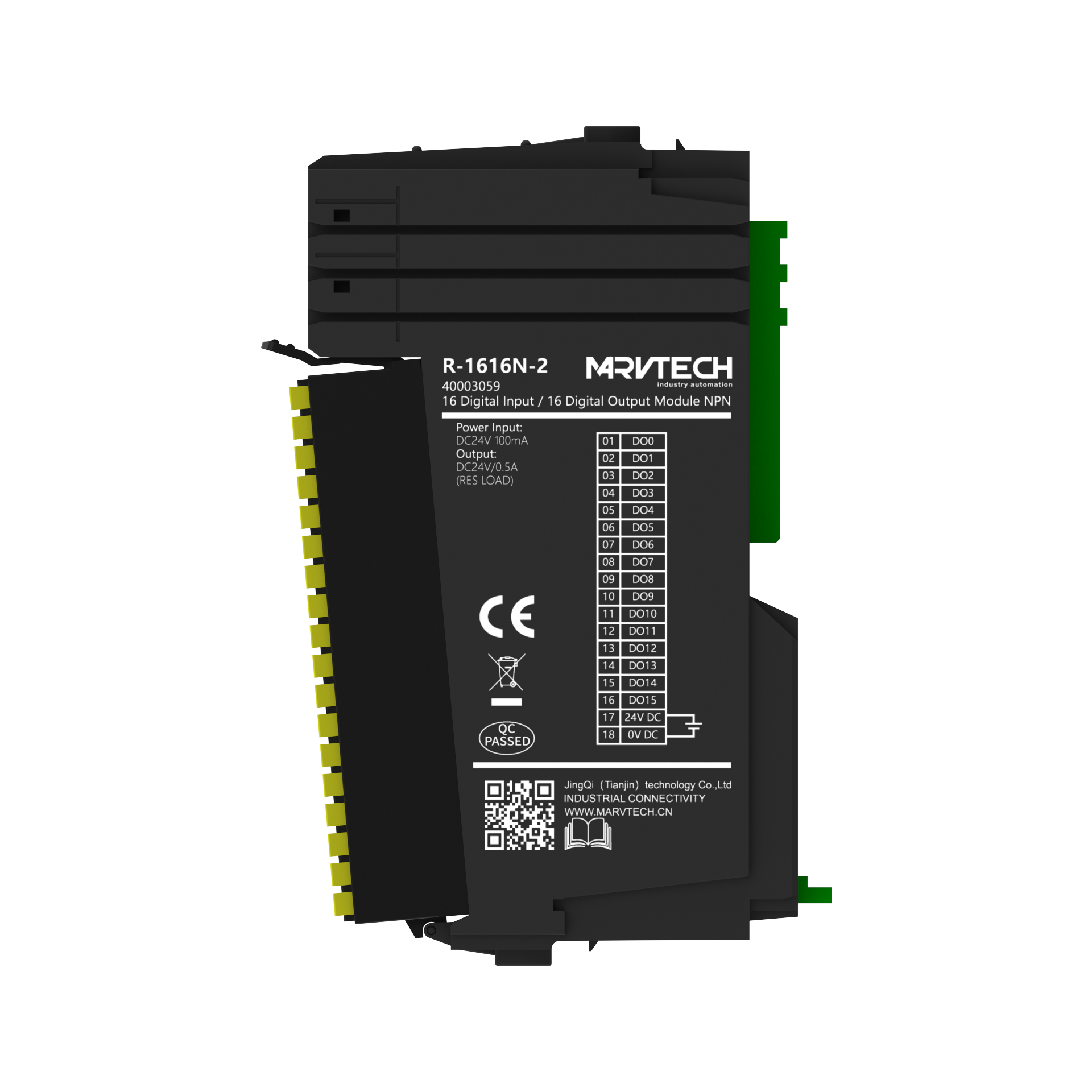

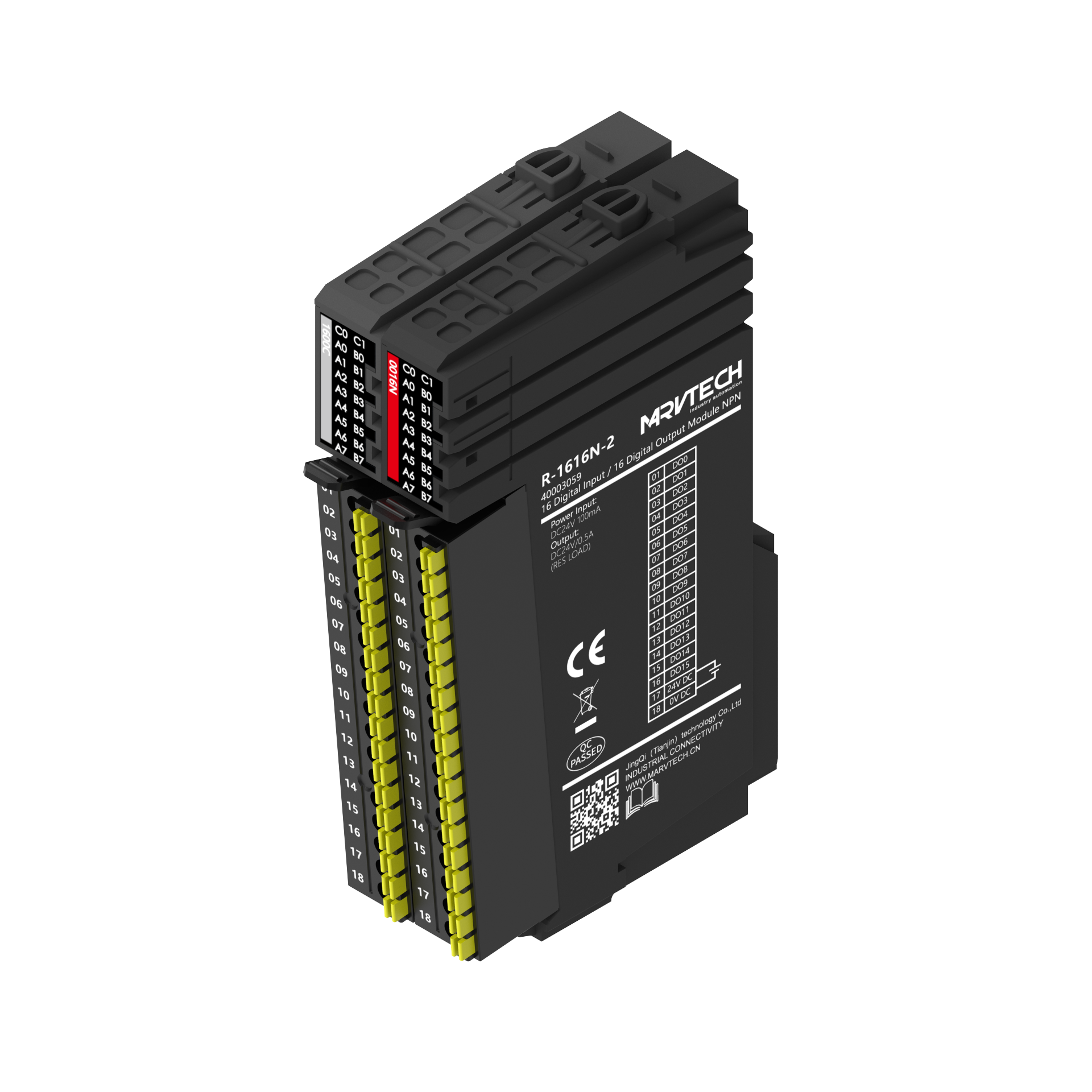

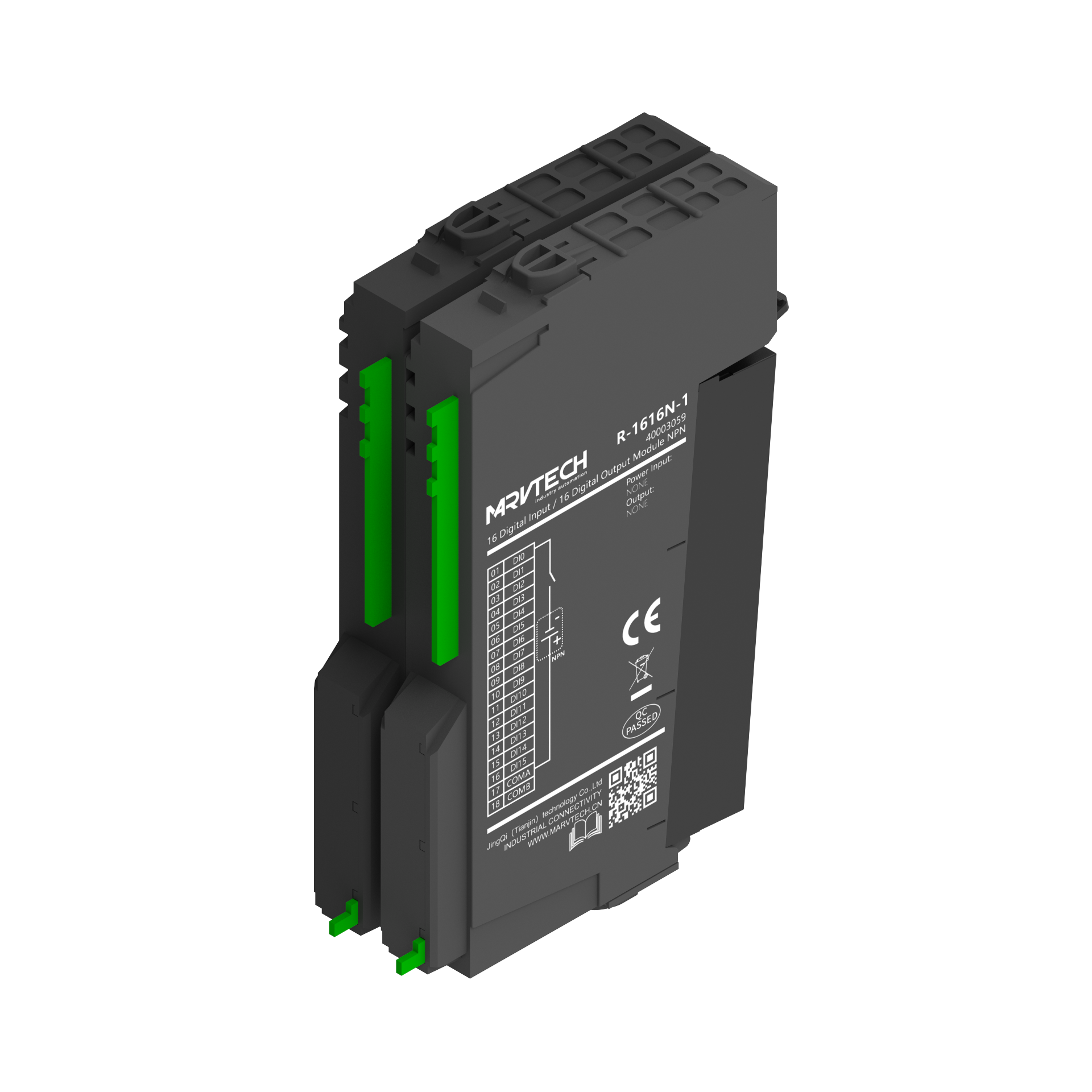

R-1616N
| 32点输入输出混合模块 产品特点： ·供电与信号隔离 ·连接稳定 ·体积紧凑，节省更多的安装空间 ·弹片式端子，节省配线时间 |
|||||
| 商业数据 | ||||||
| 订货号 | 型号 | 规格 | ||||
| 40003058 | R-1616P | R系列数字量输入输出模块，32通道，PNP 晶体管，24VDC,诊断功能 |
||||
| 40003059 | R-1616N | R系列数字量输入输出模块，32通道，NPN 晶体管，24VDC,诊断功能 |
||||
| 40003087 | R-1616P-A | R系列数字量输入输出模块，32通道，PNP 晶体管，24VDC,诊断功能(无诊断字节) |
||||
| 40003088 | R-1616N-A | R系列数字量输入输出模块，32通道，NPN 晶体管，24VDC,诊断功能(无诊断字节) |
||||
| 基础参数 | ||||||
| 型号 | R-1616P | R-1616N | ||||
| 防护等级 | IP20 | |||||
| 外形尺寸(长×宽×厚) | 104×24×86mm | |||||
| 重量 | 140g | |||||
| 操作温度 | -25°℃...70℃ | |||||
| 操作湿度 | 5%.…95% | |||||
| 操作大气压 | 80KPa..106KPa | |||||
| 技术参数 | ||||||
| 信号类型 | 数字量输入/数字量输出 | |||||
| 输入输出方式 | PNP | NPN | ||||
| 输入输出通道 | 输入：16输出：16 | |||||
| 输入过程数据 | 6 Byte | |||||
| 输出过程数据 | 2 Byte | |||||
| 输入过程数据(无诊断字节) | 2 Byte | |||||
| 输出过程数据(无诊断字节) | 2 Byte | |||||
| 输入“0”信号(A0..A7) | -3~5V | 11~30V | ||||
| 输入“1”信号(A0..A7) | 11~30V | -3~5V | ||||
| 输出电压(B0..B7) | 18.….30VDC | OV DC | ||||
| 单通道输出电流(B0..B7) | 0.5A/通道，6A/模块 | |||||
| 输出负载类型(B0-..B7) | 阻性负载、感性负载、灯负载 | |||||
| 软件滤波时间(A0...A7) | 支持 | |||||
| 诊断上传 | 支持 | |||||
| 热插拔 | 支持 | |||||
| 过压/短接保护 | 支持 | |||||
| 隔离 | 光耦隔离 | |||||
| 静态工作电流 | ≤100mA | |||||
| 扩展模块 指示灯 | ||||||
| RUN (CO) | 红 | 红 | 红 | 红绿交替闪烁 | 绿 | 绿 |
| ERR(C1) | 红 | 熄灭 | 熄灭 | 熄灭 | 红 | 绿 |
| 状态 | 上电未初始化 | 正在重新初始化 | 内部总线超时 | 模块匹配故障 | 功能故障 | 正常运行 |
| IO | 绿色：通道信号正常 红色：通道信号异常 | |||||
