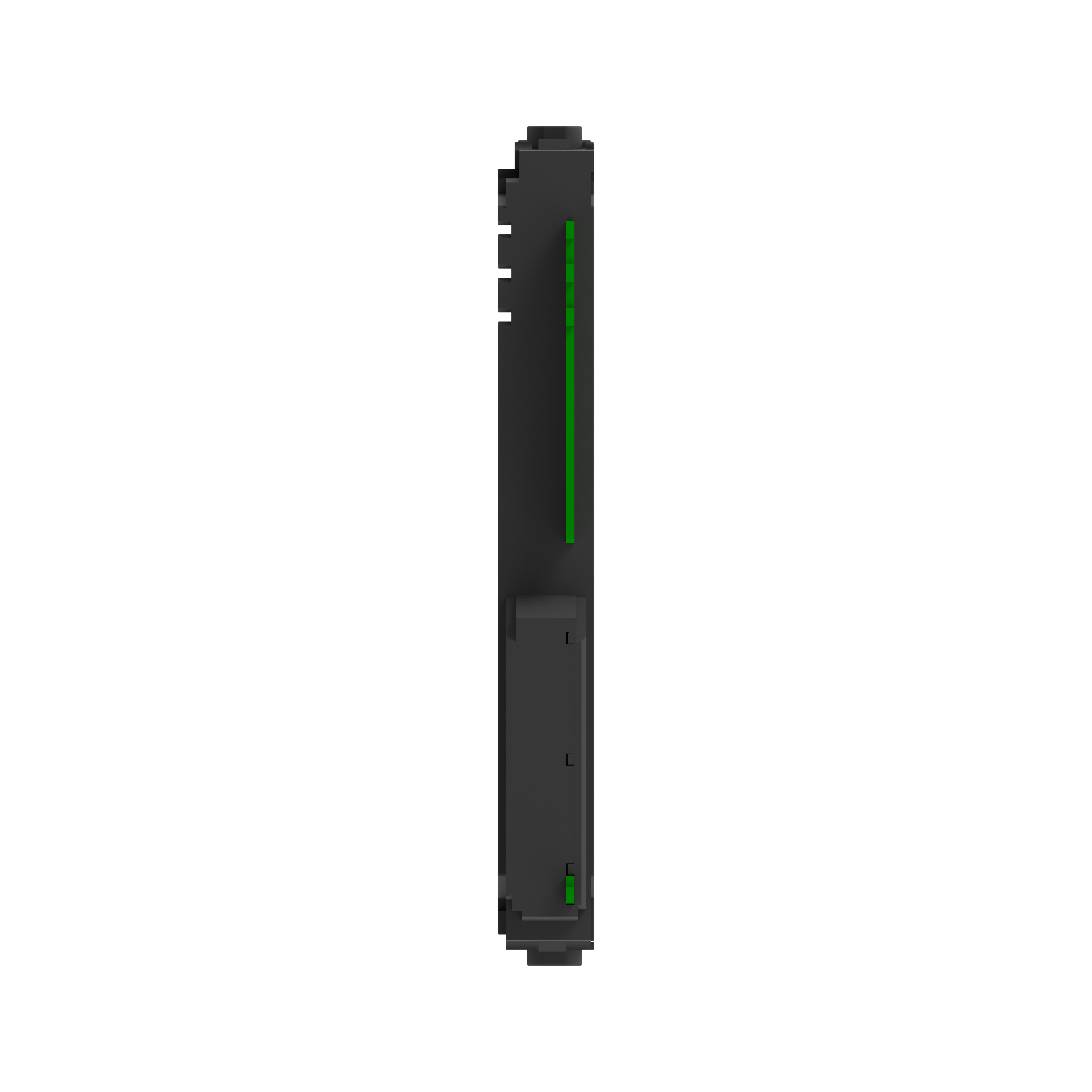

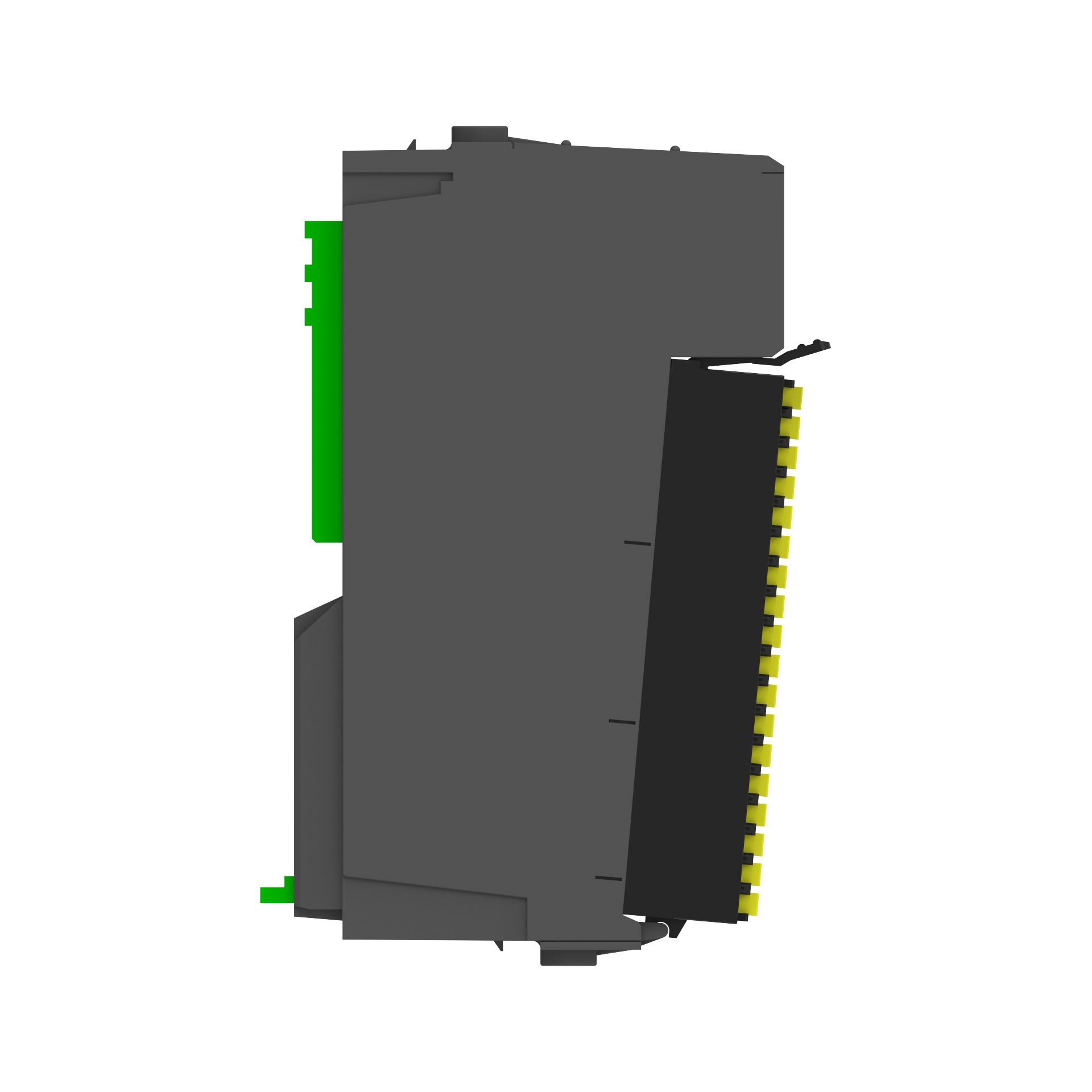

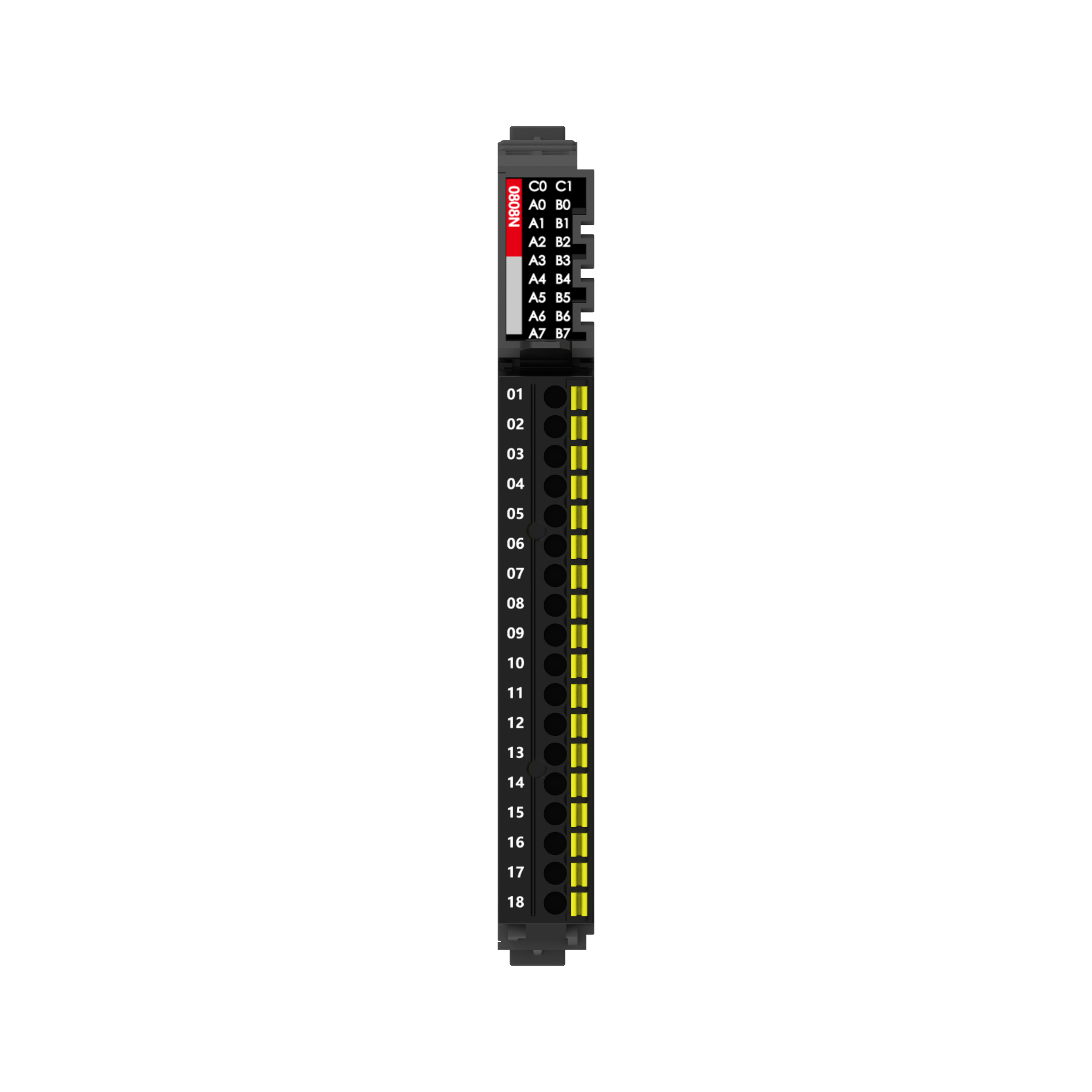

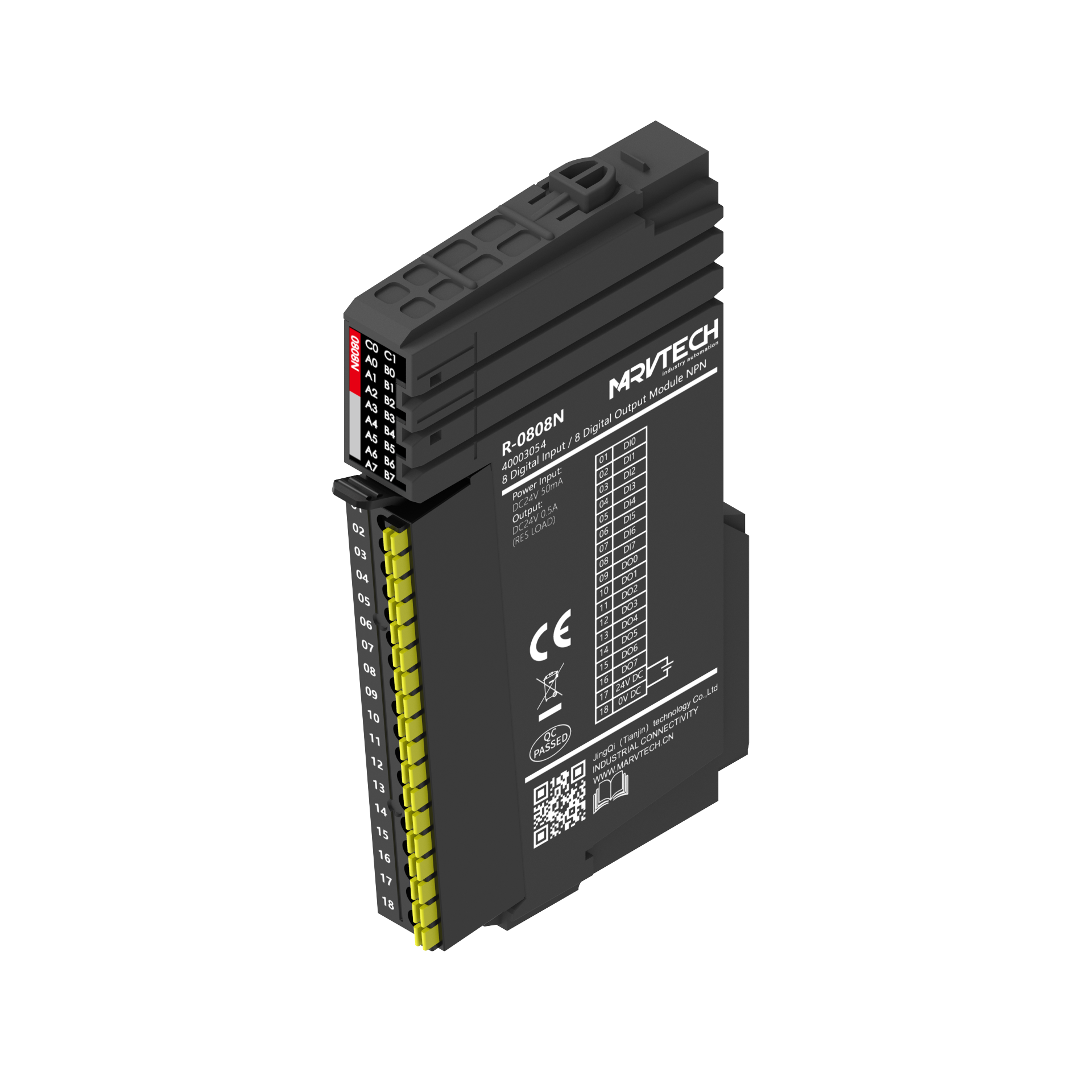

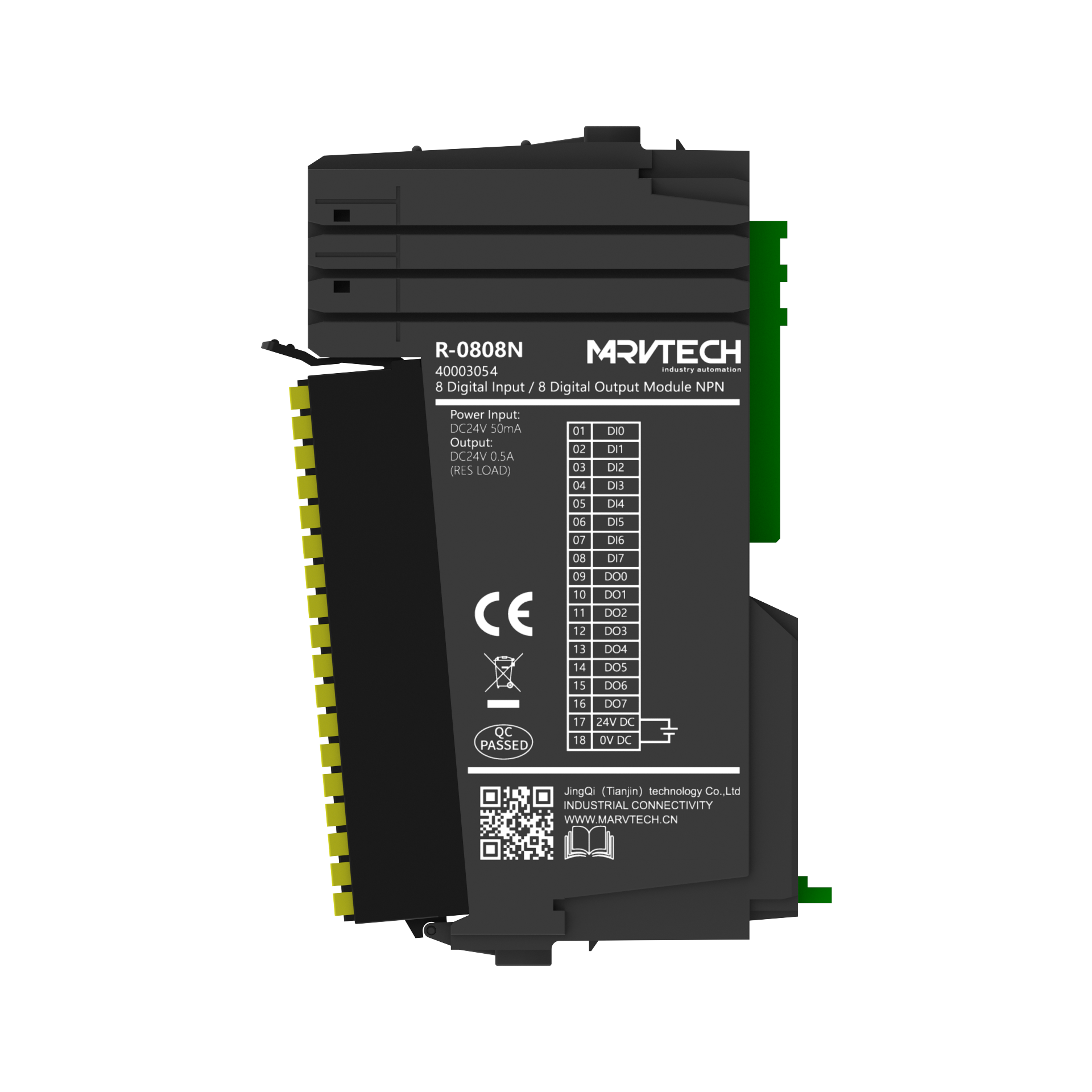

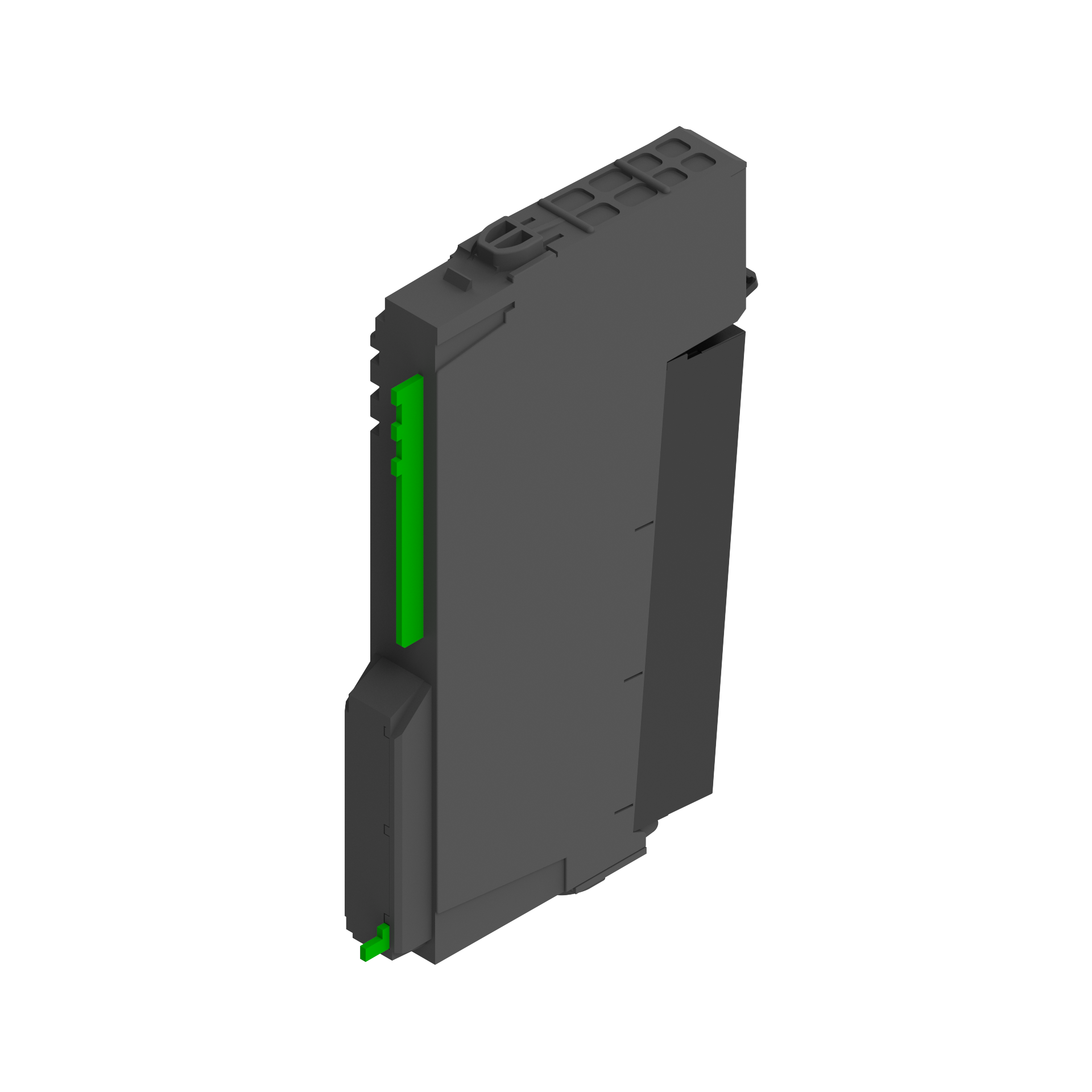

R-0808N

16点输入输出混合模块产品特点： ·供电与信号隔离 ·连接稳定 ·体积紧凑，节省更多安装空间 ·弹片式端子，节省配线时间

商业数据
订货号	型号			规格
40003053	R-0808P			R系列数字量输入输出模块，16通道，PNP 晶体管，24VDC,诊断功能
40003054	R-0808N			R系列数字量输入输出模块，16通道，NPN 晶体管，24VDC,诊断功能
40003082	R-0808P-A			R系列数字量输入输出模块，16通道，PNP 晶体管，24VDC,诊断功能(无诊断字节)
40003083	R-0808N-A			R系列数字量输入输出模块，16通道，NPN 晶体管，24VDC,诊断功能(无诊断字节)
40003072	R-0808R-A			R系列数字量输入输出模块，16通道，继电器，125V AC/30V DC,诊断功能(无诊断字节)

基础参数
型号	R-0808P		R-0808N			R-0808R-A
防护等级	IP20
外形尺寸(长×宽×厚)	104×12×86mm					104×24×86mm
重量	72.5g					140g
操作温度	-25℃..70℃
操作温度	5%...95%
操作大气压	80KPa...106KPa

技术参数
信号类型	数字量输入/数字量输出					数字量输入/继电器输出
输入输出方式	PNP		NPN			数字量输入/继电器输出
输入输出通道	输入：8输出：8
输入过程数据	4 Byte		4 Byte			4 Byte
输出过程数据	2 Byte		2 Byte			2 Byte
输入过程数据(无诊断字节)	2 Byte		2 Byte			2 Byte
输出过程数据(无诊断字节)	2 Byte		2 Byte			2 Byte
输入“0”信号(A0.A7)	-3~5V		15~30V			PNP:-3~5V,NPN:15~30V
输入“1”信号(A0..A7)	15~30V		-3~5V			PNP:15~30V,NPN:-3~5V
输出电压(B0..B7)	18..30V DC		OV DC			30V DC
单通道输出电流(B0..B7)	0.5A/通道，6A/模块					2A/通道，8A/模块
输出负载类型(B0..B7)	阻性负载、感性负载、灯负载
软件滤波时间(A0..A7)	支持
诊断上传	支持
热插拔	支持
过压/短接保护	支持
隔离	光耦隔离
静态工作电流	≤100mA

扩展模块指示灯
RUN (CO)	红	红	红		红绿交替闪烁	绿	绿
ERR(C1)	红	熄灭	熄灭		熄灭	红	绿
状态	上电未初始化	正在重新初始化	内部总线超时		模块匹配故障	功能故障	正常运行
IO	绿色：通道信号正常红色：通道信号异常
