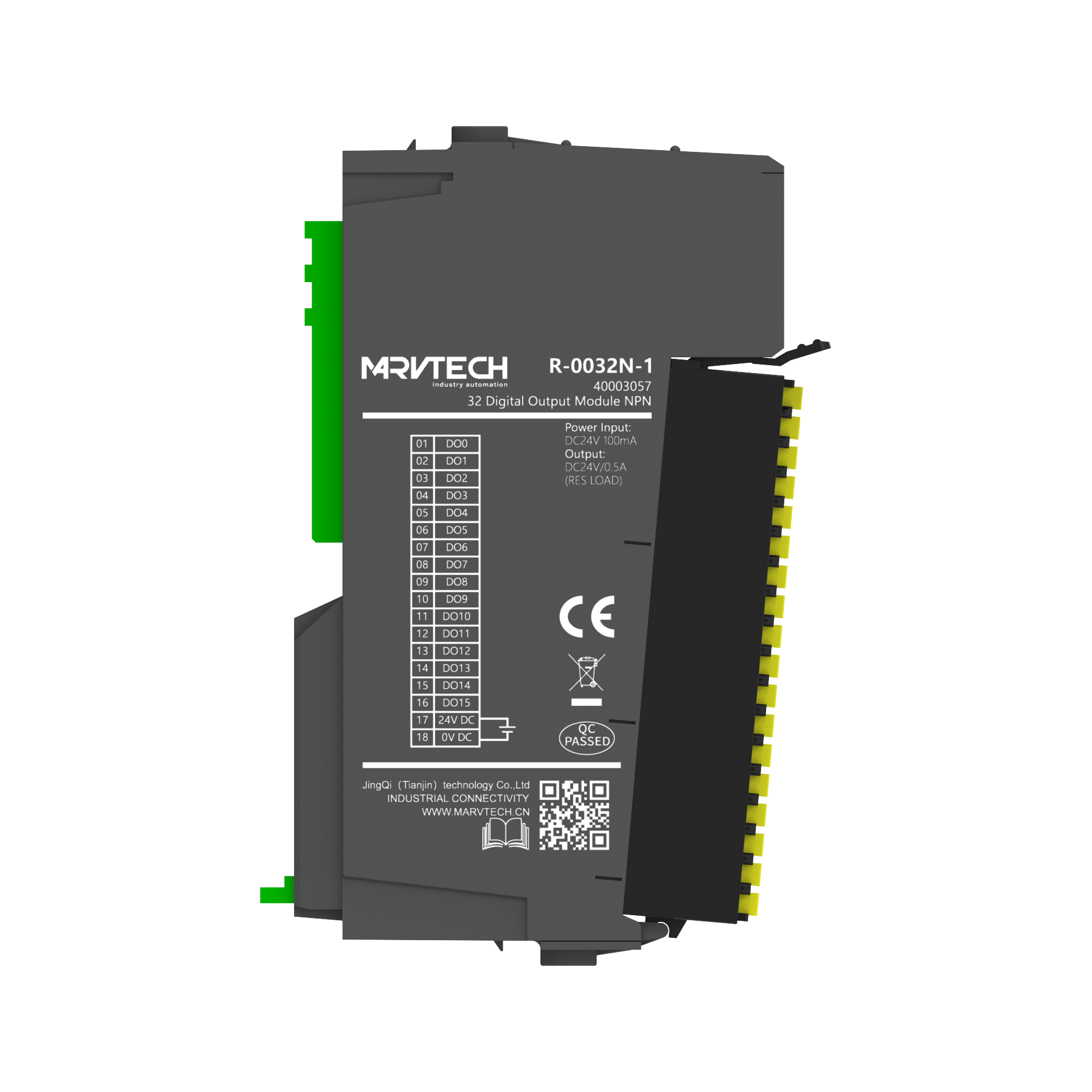

R-0032N

32点数字量输出模块产品特点： ·供电与信号隔离 ·连接稳定 ·体积紧凑，节省更多的安装空间 ·可选配刺破式、弹片式端子，节省配线时间

商业数据
订货号	型号			规格
40003056	R-0032P			R系列数字量输出模块，32通道，PNP 晶体管，24VDC,诊断功能，弹片端子
40003070	R-0032P/IDC			R系列数字量输出模块，32通道，PNP 晶体管，24VDC,诊断功能，刺破端子
40003057	R-0032N			R系列数字量输出模块，32通道，NPN 晶体管，24VDC,诊断功能，弹片端子
40003071	R-0032N/IDC			R系列数字量输出模块，32通道，NPN 晶体管，24VDC,诊断功能，刺破端子
40003085	R-0032P-A			R系列数字量输出模块，32通道，PNP 晶体管，24VDC,诊断功能，弹片端子(无诊断字节)
40003093	R-0032P/IDC-A			R系列数字量输出模块，32通道，PNP 晶体管，24VDC,诊断功能，刺破端子(无诊断字节)
40003086	R-0032N-A			R系列数字量输出模块，32通道，NPN 晶体管，24VDC,诊断功能，弹片端子(无诊断字节)
40003094	R-0032N/IDC-A			R系列数字量输出模块，32通道，NPN 晶体管，24VDC,诊断功能，刺破端子(无诊断字节)

基础参数
型号	R-0032P			R-0032N
防护等级	IP20
外形尺寸(长×宽×厚)	104×24×86mm
重量	140g
操作温度	-25℃..70℃
操作湿度	5%…95%
操作大气压	80KPa...106KPa

技术参数
输出类型	数字量输出
输出方式	PNP			NPN
输出通道	32
输入过程数据	6 Byte
输出过程数据	4 Byte
输入过程数据(无诊断字节)	0 Byte
输出过程数据(无诊断字节)	4 Byte
输出电压	18...30V DC			OV DC
单通道输出电流	0.5A/通道，6A/模块
负载类型	阻性负载、感性负载、灯负载
诊断上传	支持
热插拔	支持
过压/短接保护	支持
隔离	光耦隔离
静态工作电流	≤100mA

扩展模块指示灯
RUN (CO)	红	红	红		红绿交替闪烁	绿	绿
ERR(C1)	红	熄灭	熄灭		熄灭	红	绿
状态	上电未初始化	正在重新初始化	内部总线超时		模块匹配故障	功能故障	正常运行
I0	绿色：通道信号正常红色：通道信号异常
